法国CA CA6472 接地电阻测试仪

法国CA CA6472 接地电阻测试仪价格优惠
产品名称与编号:法国CA CA6472 接地电阻测试仪http://www.hncsw.net/product/HMDWR/11322.html。
所属类别与网址:接地电阻测试仪|http://www.hncsw.net/product/HMDWR/
产品电话与品牌:法国CA CA6472 接地电阻测试仪销售电话:0731-842842780

产品详细说明:

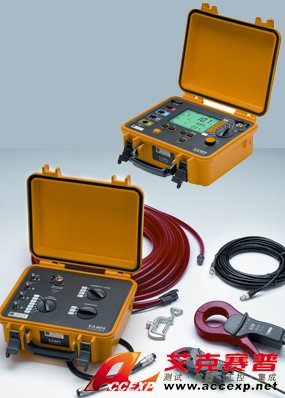

CA6472 + CA6474 高压输电铁塔整体性接地电阻测试, 配备高压输电铁塔测试套件,包括多功能接地电阻测试仪CA6472 和GroundFlex® 铁塔测试箱CA6474。本测试系统是目前市场上唯一的、能在不断开架空地线的情况下,测量塔杆的每只塔脚的接地电阻,以及塔杆整体性的接地电阻。这与传统的测量方式,即需要断开架空地线才能测量的方法相比,无疑节省了大量的人力物力,同时在测试安全方面也有了极大提高。
CA6472
CA6472 + CA6474 高压输电铁塔整体性接地电阻测试系统的主要特点,包括:可测量塔杆塔脚(单独或全部)及架空地线的接地电阻。经由注入测试频率达5KHz的电流信号,并测量流过每个塔脚的该频率信号的电流,可用于了解发生雷击时的整体塔杆的接地电阻特性(冲击接地电阻特性)。
CA6472+74 +100m接地线    产品编号:P01299930

数字式多功能接地电阻测试仪CA6472,可用于测量:接地回路连接点电阻,接地电阻(传统地桩法或钳形法),土壤电阻率,接地耦合,以及跨步电压、接触电位等。
当配合CA6474使用时,可用于测量输配电塔杆或无线通讯塔杆的整体性接地电阻。
CA6472接地电阻的测量范围,为0.01 到 99.99kΩ,自动量程功能,可自动切换至最佳测量量程、并选用最佳测量频率及最佳测量电流。测量频率可从40 到 5078Hz组态设置(手动或自动);由于采用高抗干扰设计,可用于各种复杂恶劣的环境(如存在影响测量精度的大的离散电流)。
CA6472 可存储512组测量结果数据,可直接在仪器上查看,或通过DataView® 软件将数据导入PC,自动生成报告、电位分布图,测试频率/电阻图等等。
产品特点:
•可用4极(4点)电位降法测量极低接地电阻,并可手动或自动选择测量频率,及自动进行测试导线补偿
•使用3极电位降法测量接地电阻
•使用3极法测量接地耦合
•高电气噪声环境中,可手动选择或自动频率扫描40Hz到513Hz的测试频率,确保测量精度
•可选择测试电压16V或32V ,测量电流可达250mA
•可使用4极法测量土壤电阻率,并自动计算显示Rho(ρ)值;用户可选择Wenner法或Schlumberger法
•可进行2线或4线法测量直流电阻 (接地回路连接点电阻),具自动电流反向功能
•可用双钳法测量接地电阻 (不需要打辅助地桩)
•配合CA 6474和塔杆接地测试专用的电流钳(GroundFlex®),可测量高压输配电搭杆脚的漏电流和接地电阻,而不需要断开架空地线
•标配DataView® 软件,可用于测量数据导入PC存储、实时显示、分析、生成报告及进行仪器组态设置
•自动关机电源管理功能
•自动识别所有的辅助电极连接及电极电阻
•仪器内存可存储512组完整的测试数据
•使用光口隔离USB 通讯接口
•使用可充电镍氢(NiMH )电池作为电源,可选购车充配件
•强固型防尘防雨外壳设计
产品应用:
•使用3极法测量接地极或接地网的接地电阻,通常用于容易断开接地连接导线的场合
•使用4极法测量土壤电阻率,用于定位土壤电阻率最低的位置,使接地工程更为合理、经济
•接触或跨步电位测量。在无法断开接地导线的状况下,且接地故障极有可能发生时,或电气装置与地面接触的面积,与被测接地的大小可比拟时,建议进行电位测量。
•使用2线或4线法测量接地回路联结点的导通性(连续性),测试电流为DC 250mA或更高,可用于检测接地系统的所有联结点的电阻。
进行接地耦合测量与显示,用于评估互不相连(独立)的两个接地电阻系统之间的影响
3极法 4极法/选择性测量 双钳法 土壤电阻率 接地电位测量 直流电阻 配合CA6474
测量 测量
 量程 0.01Ω- 0.001Ω- 0.01Ω- 0.01kΩ- 0.01mV- 0.001Ω- 0.001Ω-
99.9kΩ 99.9Ω 500Ω 99.9kΩ 65.00V 99.9kΩ 99.99kΩ
 分辨率 0.01- 0.001- 0.01- 0.01- 0.01mV- 2线法:0.01Ω-100Ω 0.001-10Ω
100Ω 10Ω 100Ω 10mV 4线法:
          0.001Ω-10Ω
 精度 ±(2%+1 ±(2%+1 ±(10%+1计数) ±(2%+1 ±(5%+1   计数) ±(2%+2   计数) ±(5%+1
计数) 计数) 计数) 计数)
 空载电压 16或32VRMS ±16VDC 16或32VRMS
 测试频率 41- 41- 自动:1367Hz 41- 41- DC 41-5078Hz
5078Hz 5078Hz 手动:1367Hz/ 1611Hz/ 1758Hz 128Hz 128Hz
 耦合测量 - - - - - -
 辅助地桩电阻测试 0.1Ω- 0.01Ω- - - - - 0.01Ω-
100kΩ 100kΩ 100kΩ
 干扰电压 最大60V峰值   最大60V
峰值
 测量方法 - - - Wenner& - - -
Schlum
berger法
自动计算
 测量类型 3线 4线 - 4线 3线 2线或4线 -
 电流测量 - - - - - >200mA DC -
 内存容量 可存储512组测量结果
 通讯接口 光口通讯线/USB
 防护等级 IP53
 电气安规 CAT IV 50V, 符合IEC 61326-1 / IEC 61010 / IEC61557-1-4-5
 尺寸 260 x 240 x 120 mm
 重量 3.2 kg
