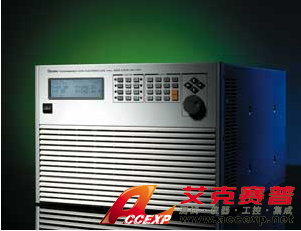

中茂 Chroma 63800 可编程交直流电子负载
名称：电子负载
品牌：
型号：
简介：中茂 Chroma 63800 可编程交直流电子负载主要是给不断电系统(UPS)、离线型变流器(Off-Grid Inverters)、车用型变流器、交流电源以及其他的电力元件如开关、断路器、保险丝和连接器等产品测试使用。中茂 Chroma...
申请服务
- 产品介绍
中茂 Chroma 63800 可编程交直流电子负载主要是给不断电系统(UPS)、离线型变流器(Off-Grid Inverters)、车用型变流器、交流电源以及其他的电力元件如开关、断路器、保险丝和连接器等产品测试使用。中茂 Chroma 63800 可编程交直流电子负载可模拟于高峰值因素下的负载情况，甚至当电压波形失真时，能即时补偿功率因素。此特性使得模拟负载的能力更加真实，亦能防止电压过应力发生，因此可获得更可靠及更公正的测试结果。中茂 Chroma 63800 可编程交直流电子负载运用DSP的技术开发了独一无二的RLC操作模式，用来模拟非线性整流负载。另外还可藉由侦测待测物的阻抗来提升稳定度，并能动态调整频宽，以确保系统稳定度。中茂 Chroma 63800 可编程交直流电子负载具有独特的时间量测功能，让使用者可量测一些关键性的时间参数，如电池放电时间、保险丝熔断时间、断路器跳脱时间以及 UPS转换时间等测试。在量测方面，中茂 Chroma 63800 可编程交直流电子负载可提供使用者广泛的监控待测物的输出效能。此外，电压、电流可透过内建的类比输出信号，经BNC缆线传送至示波器进行监测。而GPIB与RS232介面更提供系统整合所需的远端控制及监控功能。中茂 Chroma 63800 可编程交直流电子负载具有风扇速度控制的功能，随拉载功率来调整风速，让使用时能尽量保持低噪音。另外还具有自我诊断功能，确保例行的开机时维持正常的状态。保护告警功能则包含过功率、过电流、过电压及过温度等保护。以下是长沙艾克塞普仪器设备有限公司为您介绍中茂 Chroma 63800 可编程交直流电子负载的主要特色，如有疑问，请联系长沙艾克塞普仪器仪表公司www.hncsw.net，联系电话：0731-84284278 84284378。
中茂 Chroma 63800 可编程交直流电子负载的主要特色：
功率范围 : 1800W, 3600W, 4500W
电压范围 : 50V ~ 350Vrms
电流范围 : 高达 18Arms, 36Arms, 45Arms
峰值电流 : 高达 54A, 108A, 135A
并联/三相控制
频率范围 : 45 ~ 440Hz, DC
峰值因素范围 : 1.414 ~ 5.0
功率因素范围 : 0~1 超前或落后(整流模式)
直流负载 : 定电流、定电阻、定电压、定功率
交流负载 : 一般负载模式与整流性负载模式
模拟电压、电流监控
时间量测 : 可应用于电池、UPS、保险丝和断路器等测试
量测 : V, I, PF, CF, P, Q, S, F, R Ip+/- and THDv
短路模拟
保护功能 : 过功率、过电流、过电压与过温度保护
GPIB 及 RS-232 控制接口
完整的交流及直流负载模拟

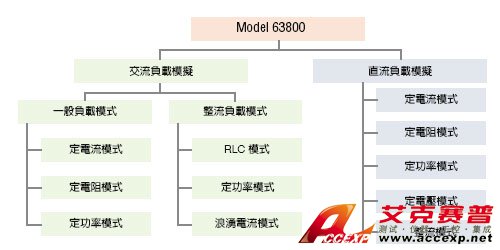

中茂 Chroma 63800 可编程交直流电子负载主要是提供交流及直流负载模拟使用。下列树状图为可提供的各种负载模式。
交流负载模拟
中茂 Chroma 63800 可编程交直流电子负载提供两种独特的操作模式给交流负载模拟测试使用 : (1)一般负载模式及 (2)整流负载模式。分述如下：
一般负载模式
一般负载模式的操作模式有定电流、定电阻及定功率模式。在定电流及定功率操作模式中，使用者可编程功率因素(PF)或峰值因素(CF)或两者。在定电阻操作模式下，PF值则恒为1。
PF值的范围会因设定的CF值而有所限制(如图1所示)。此外，在63800系列的定义里，若设定的PF为正时，则表示电流超前电压 ; 反之，当PF设定为负时，则表示电流落后电压。(见下图)

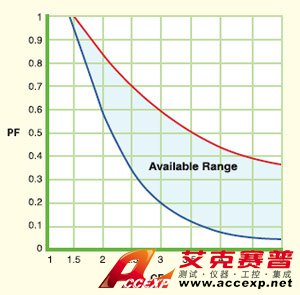

图 1: CF vs. PF 控制范围
CF SUB>I /SUB> = I peak / I rms
PF = True power / Apparent power
整流负载模式
中茂 Chroma 63800 可编程交直流电子负载独一无二的拉载能力，可广泛的应用于模拟非线性的整流性负载测试。有三种模式可供整流性负载模拟 - RLC、定功率(CP)及浪涌电流(Inrush Current)模式。
图2为桥式整流的典型线路。在RLC模式下，使用者可透过设定RLC值，100%模拟实际待测物的行为。图3 & 4分别是透过实际被动负载(电阻、电感、电容)与使用RLC负载模式量测。图5则为定电流模式下所得到的波形。

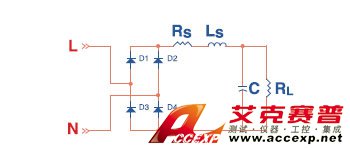

图 2: 典型桥式整流线路
为了模拟浪涌电流(如图6所示)，中茂 Chroma 63800 可编程交直流电子负载拥有浪涌电流模式，让使用者可设定不同的浪涌电流的起始角度，如此使用者可节省下许多在量测浪涌电流时所需花费的时间。

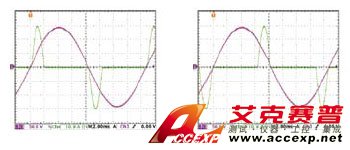

图 3: 实际 RLC 线路 图 4: 模拟 RLC 模式
图 5: 定电流模式 图 6: 浪涌电流模式
直流负载模拟
中茂 Chroma 63800 可编程交直流电子负载包括四种负载模式 : 定电流、定电阻、定电压及定功率模式，如下所述。
定电流、定电阻及定功率模式可使用于电源供应器测试。就电池充电器而言，定电压模式可用来帮助检查其电流调整。
中茂 Chroma 63800 可编程交直流电子负载的直流整流性负载模式可用来测试UPS的第一级A/D。此独特的直流整流性负载模式，让63800成为UPS、燃料电池、PV模组/阵列及电池测试的理想负载。
多样的量测功能
63800系列交/直流电子负载具内建16位元精准量测电路以量测稳态及暂态响应，量测项目共有 : 电压均方根值(Vrms)、电流均方根值(Arms)、实功率(P)、视在功率(S)、虚功率(Q)、峰值因素(CF)、功率因素(PF)、电压总谐波失真率(THDv) 及正负峰值电流(±Ipeak)。
除这些量测值外，还有两个类比输出，电压及电流，方便使用者透过示波器提供监控电压及电流波形。
时间量测
时间量测对许多产品来说是相当重要的，产品如UPS、断路器及保险丝等。中茂 Chroma 63800 可编程交直流电子负载也提供了独特的时间量测功能以测量保险丝及断路器的跳脱时间或Off-line UPS的转换时间(Transfer time)。
图 7 : Off-Line UPS 转换时间
自动频宽调整 (ABA)
当待测物有较大的输出阻抗时，如发电机，若无自动频宽调整功能时，电流波形会较不稳定，如图8所示。大部分的情况下，负载电流会产生震荡并影响测试结果的准确性。
图 8 : 固定频宽 图 9 : 自动频宽调整
Note 1: A test current will be programmed prior the actual loading defined by user for impedance detection.

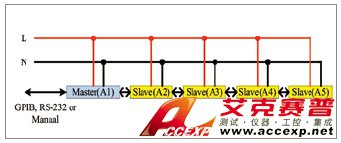

并联/三相控制
中茂 Chroma 63800 可编程交直流电子负载提供多台并联、三相与并联三相的功能，让使用者能够进行更大功率或三相交流电源的测试应用。其中，中茂 Chroma 63800 可编程交直流电子负载的各个不同型号的负载也可互相做并联或三相的搭配，这样可以更灵活、更弹性的使用63800系列交流电子负载，以节省成本。
中茂 Chroma 63800 可编程交直流电子负载主要是提供交流及直流负载模拟使用。下列树状图为可提供的各种负载模式。
交流负载模拟
中茂 Chroma 63800 可编程交直流电子负载提供两种独特的操作模式给交流负载模拟测试使用 : (1)一般负载模式及 (2)整流负载模式。分述如下：
一般负载模式
一般负载模式的操作模式有定电流、定电阻及定功率模式。在定电流及定功率操作模式中，使用者可编程功率因素(PF)或峰值因素(CF)或两者。在定电阻操作模式下，PF值则恒为1。
PF值的范围会因设定的CF值而有所限制(如图1所示)。此外，在63800系列的定义里，若设定的PF为正时，则表示电流超前电压 ; 反之，当PF设定为负时，则表示电流落后电压。(见下图)
图 1: CF vs. PF 控制范围
CF SUB>I /SUB> = I peak / I rms
PF = True power / Apparent power
整流负载模式
中茂 Chroma 63800 可编程交直流电子负载独一无二的拉载能力，可广泛的应用于模拟非线性的整流性负载测试。有三种模式可供整流性负载模拟 - RLC、定功率(CP)及浪涌电流(Inrush Current)模式。
图2为桥式整流的典型线路。在RLC模式下，使用者可透过设定RLC值，100%模拟实际待测物的行为。图3 & 4分别是透过实际被动负载(电阻、电感、电容)与使用RLC负载模式量测。图5则为定电流模式下所得到的波形。
图 2: 典型桥式整流线路
为了模拟浪涌电流(如图6所示)，中茂 Chroma 63800 可编程交直流电子负载拥有浪涌电流模式，让使用者可设定不同的浪涌电流的起始角度，如此使用者可节省下许多在量测浪涌电流时所需花费的时间。
图 3: 实际 RLC 线路 图 4: 模拟 RLC 模式
图 5: 定电流模式 图 6: 浪涌电流模式
直流负载模拟
中茂 Chroma 63800 可编程交直流电子负载包括四种负载模式 : 定电流、定电阻、定电压及定功率模式，如下所述。
定电流、定电阻及定功率模式可使用于电源供应器测试。就电池充电器而言，定电压模式可用来帮助检查其电流调整。
中茂 Chroma 63800 可编程交直流电子负载的直流整流性负载模式可用来测试UPS的第一级A/D。此独特的直流整流性负载模式，让63800成为UPS、燃料电池、PV模组/阵列及电池测试的理想负载。
多样的量测功能
63800系列交/直流电子负载具内建16位元精准量测电路以量测稳态及暂态响应，量测项目共有 : 电压均方根值(Vrms)、电流均方根值(Arms)、实功率(P)、视在功率(S)、虚功率(Q)、峰值因素(CF)、功率因素(PF)、电压总谐波失真率(THDv) 及正负峰值电流(±Ipeak)。
除这些量测值外，还有两个类比输出，电压及电流，方便使用者透过示波器提供监控电压及电流波形。
时间量测
时间量测对许多产品来说是相当重要的，产品如UPS、断路器及保险丝等。中茂 Chroma 63800 可编程交直流电子负载也提供了独特的时间量测功能以测量保险丝及断路器的跳脱时间或Off-line UPS的转换时间(Transfer time)。
图 7 : Off-Line UPS 转换时间
自动频宽调整 (ABA)
当待测物有较大的输出阻抗时，如发电机，若无自动频宽调整功能时，电流波形会较不稳定，如图8所示。大部分的情况下，负载电流会产生震荡并影响测试结果的准确性。
图 8 : 固定频宽 图 9 : 自动频宽调整
Note 1: A test current will be programmed prior the actual loading defined by user for impedance detection.
并联/三相控制
中茂 Chroma 63800 可编程交直流电子负载提供多台并联、三相与并联三相的功能，让使用者能够进行更大功率或三相交流电源的测试应用。其中，中茂 Chroma 63800 可编程交直流电子负载的各个不同型号的负载也可互相做并联或三相的搭配，这样可以更灵活、更弹性的使用63800系列交流电子负载，以节省成本。
中茂 Chroma 63800 可编程交直流电子负载的选型：
