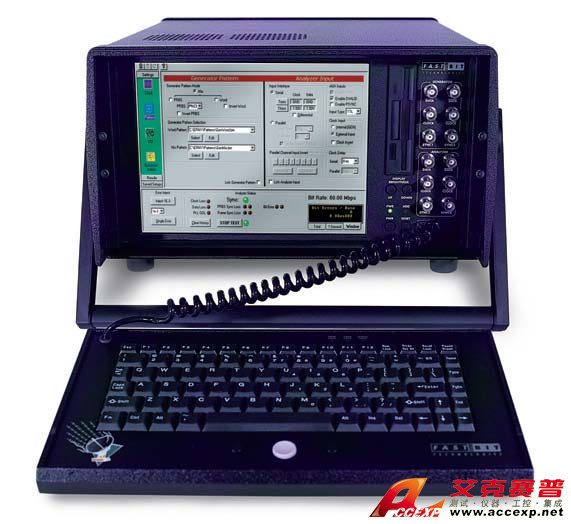

IFR FB100A 误码测试仪
名称：误码率分析仪
品牌：
型号：
简介：IFR FB100A 误码测试仪可用于接入几乎所有商用的调制器和解调器（如moderm）或电视机项盒评估板。数据发生器和误码探测通过特别设计的多种‘POD’提供并行接口，IFR FB100A 误码测试仪具有多种电平选择。时钟和数据
申请服务
- 产品介绍
IFR FB100A 误码测试仪可用于接入几乎所有商用的调制器和解调器（如moderm）或电视机项盒评估板。数据发生器和误码探测通过特别设计的多种‘POD’提供并行接口，IFR FB100A 误码测试仪具有多种电平选择。时钟和数据信号可由两个补充的I/O接口编程定义特别的‘握手’要求（如DVALID，PSYNC），满足异步接收机的要求。
IFR FB100A 误码测试仪是模块化、可扩展、高数据速率的误码测试系统。具有DC到160Mb/s的数据传输速率，串行和/或并行数据接口，INSTALOKTM同步，灵活的接口可与大部分用户的终端设备和测试板相联，设置和操作简单。
IFR FB100A 误码测试仪发生器具有伪随机模式发生器和4Mb模式存储空间，可以输出伪随机信号，也可以输出具有有效载荷和头部信息的帧结构信号。一旦模式建立后，可以通过串并转换，通过‘POD’输出8位并行信号，也可以直接输出串行信号。
IFR FB100A 误码测试仪分析仪通过串行或并行输入口接收被测部件的数据，与自身产生的模式比较。FastBit的INSTALOKTM 技术迅速解析接收的数据流的帧结构和有效载荷的同步。对于帧结构数据协议等复杂的模式，应用伪随机数据和存储模式的混合方式，可以提供快速帧结构/数据字头部同步用于头部，以及一个独立的‘feed-forward’同步用于有效载荷。这样提供了快速、独立的有效载荷和头部同步。分析仪还提供用户独立可编写的4Mb内存，分析仪的数据流可以完全不同于发生器的数据。
IFR FB100A 误码测试仪提供对接收数据位、数据字、帧和块的误码测试。块的大小可以定义为从32位到全部4Mb模式长度。当分析仪的串口输入测度数据字时，以字节宽度中断（8位）。当分析仪的并口输入时，每一个位可以被看作一个通道，每一位计算其误码，进行快速误码测试。对任何误码分析，都可以进行精确的测试。通过内部运算，可提供柱状图和图表‘BER – Time’, 以及其它统计结果。
IFR FB100A 误码测试仪技术参数：
数据产生速率： 100bit/s – 160Mb/s
工作时钟的频率范围：
串口DC-100MHz
8 并口每个DC-20MHz
内部时钟源： 100Hz-100MHz
模式：
PRBS：27-1，211-1，215-1，220-1，223-1，
4Mbit Word
4Mbit 混合Word/PRBS，及其反码
