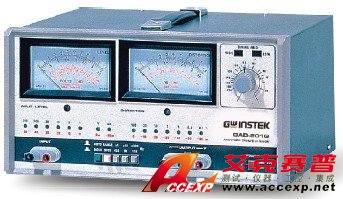

固纬 GAD-201G 自动失真测试仪
名称：误码率分析仪
品牌：
型号：
简介：固纬GAD-201G 自动失真测试仪是应用在测量信号的总体失真度， 测量范围从20Hz 到20kHz， 最小满刻度档位为0.1%。GAD-201G 自动失真测试仪具有自动调谐、自动选档和自动准位控制电路， 可省下烦杂的平衡调整、频率调谐控制...
申请服务
- 产品介绍
固纬GAD-201G 自动失真测试仪是应用在测量信号的总体失真度， 测量范围从20Hz 到20kHz， 最小满刻度档位为0.1%。GAD-201G 自动失真测试仪具有自动调谐、自动选档和自动准位控制电路， 可省下烦杂的平衡调整、频率调谐控制以及输入准位设定控制的作业时间。GAD-201G 自动失真测试仪应用两个指示表可同时进行准位和失真度的测量。在准位和失真度二者的测量中， 自动以簧片继电器选择适合的档位。GAD-201G 自动失真测试仪也配有选择固定频率的功能， 此固定频率的功能可适切地测量像FM/AM 收音机， 立体声放大器， 录音机等等的无线电设备的失真因子。GAD-201G 自动失真测试仪能更进一步提供两个输出： 一个是X 轴(输入信号)， 另一个是Y 轴。这些输出用于观察输入信号和总谐波波形。因此这些特征能简易地测量"李萨如"(Lissajous)图形的失真度并分析失真的精确度。
产品规格
失真度测量
失真度测量档位： 满 刻 度 档 位 从 在 0.1%到100%共7 段檔位， 具有自动选文件的功能。
基 本 频 率 文 件 位 ： 从20Hz 到20kHz 分三段连续可调，另有三段固定频率可选择： 400Hz 、1kHz 和10kHz， 误差±1%。
输入准位 ： 100mV rms 到300V rms。
基 本 谐 波 阻 波 比 例 ： 80dB 以上。
二 次 谐 波 精 确 度 ：基频在20Hz 到20kHz 之间，可达±1dB之内。
剩余失真度 ： 小于0.03%。
最大的输入电压 ： DC+AC 峰值； 小于400V。
交流电压测量
准 位 测 量 交 流 电 压文件位：满刻度从1mV 到300V rms 共12 段檔位， 具自动选文件功能。
分贝档位 ： -60dB 到+50dB 每档依次递增10dB，
60dBm 到+50dBm 每档依次递增
10dBm。
分 贝 刻 度 ： -20dB 到+1dB(0dB=1V)，-20dBm 到+3.2dBm(0dBm=1mW，600Ω )。
精 确 度 ： 在 满 刻 度 之 ±3%以内(频率以1kHz 为基准)。
频 率 响 应 ： 100mV 檔到300V 檔在±0.5dB 以内，
频率范围从20Hz 到200kHz。
1mV 檔到30mV 檔在±1dB 以内， 频率范围从20Hz 到200kHz。
残 余 噪 声 ： 在 输 入 短 路 的 情 况 下 ， 小 于 10μ V。
输 入 阻 抗 ： 100kΩ ±10%， 小于70pF(不平衡)。
输出端子：
"X"输出：在准位显示表头指示满刻度的情形下，输出约1V rms。
"Y"输出： 在失真度显示表头指示满刻度的情形下，输出约500mV rms (全谐波信号输出)。
输 出 阻 抗 ： 约 600Ω 。
