PV-0126并网逆变器安全特性分析仪
名称：电池测试仪
品牌：
型号：
简介：PV-0126仪器按照IEC62109-2以及VDE0126-1-1的测量要求设计，综合了IEC标准阻性残余电流和VDE标准容性残余电流要求的测试功能，还按照IEC62109-2标准的规定，增加了人体接触电流、绝缘阻抗的测量。 PV-012...
申请服务
- 产品介绍
PV-0126仪器按照IEC62109-2以及VDE0126-1-1的测量要求设计，综合了IEC标准阻性残余电流和VDE标准容性残余电流要求的测试功能，还按照IEC62109-2标准的规定，增加了人体接触电流、绝缘阻抗的测量。
PV-0126仪器在设计上采用了独家研发的可调节的阻性电路与可调节的容性电路（主机内置），可在宽范围内产生残余电流，满足IEC62109-2以及VDE0126-1-1的测试标准的要求，并具有实时、快速监测的功能，仪器的电压电流采用数字双排显示，在测试残余电流的同时可实时监测电压。
PV-0126配有二档可调式外部电阻器，阻值可从10kΩ步进调整到999kΩ。
PV-0126仪器设有二段输出超限报警和继电器控制输出，用户可自行设置报警电压或电流，超过报警限时，仪器将自动切断输出，以保护操作测试人员安全和避免危险。本仪器出厂默认设置的报警限值为1.2A。
PV-0126仪器内置有双通道示波器，任何笔记本电脑在安装专用程序后，利用USB测量线与本测量仪器连接，即可测量残余电流的切离值及切离时间、频率和电压幅度、电压波形等，并可在电脑笔记本上进行数据的后台处理，包括下载数据，保存数据，打印数据。本测量仪器面板留有示波器Q9端口，与电脑笔记本连接后既是一个独立的100MHz双踪示波器。该示波器参数可参见有关资料。
二\测量功能
1. 依据IEC62109-2可实现的绝缘阻抗、残余电流的测试，具体有如标准中：
1) 4.201.2非接地和功能性接地逆变器PV阵列绝缘阻抗监测
4.201.2.1非接地逆变器PV阵列绝缘阻抗监测
4.201.2.2 功能性接地逆变器PV阵列绝缘阻抗监测
2) 4.201.3 阵列残余电流监测
4.201.3.1.1． 隔离逆变器30mA接触电流的型式试验
4.201.3.1.2 隔离逆变器火灾性残余电流型式试验
4.201.3.1.3 应用RCD的功能进行保护
4.201.3.1.4 通过残余电流监测进行保护
（连续性残余电流限制及保护，突入残余电流限值及分断时间限值）
2. 依据VDE0126-1-1标准可进行绝缘阻抗及残余电流的测试，具体如：
1) 4.7.1太阳能发电设备特殊要求
2) 6.6残余电流监测
6.6.2.2.2连续性容性残余电流及触发分断时间测试
6.6.2.2.3阻性突入残余电流及触发分断时间测试
6.6.2.2.4PV阵列端绝缘阻抗的测量
3. 按照IEC 990接触电流和保护导体电流的测量原理进行测量阻性泄漏电流（接触电流）、容性泄漏电流（接触电流）测试，由数显表读取有效值数据和示波器观测泄漏电流频率和波形。方便工程师进行分析和设计改进。
4. 依据金太阳认证标准CGC/GF001：2010逆变器标准进行的测试,如下：
1) 5.6绝缘阻抗监测
2) 5.7残余电流监测
5.7.1通用要求
5.7.2有隔离逆变器的30mA接触电流型式试验
5.7.3有隔离逆变器的着火漏电流型式试验
5.7.4应用残余电流监控装置进行保护的要求及测试
5.7.5通过残余电流监控的保护（连续残余电流及突变残余电流的限值及切离时间）
三、 测量参数
l 真有效值残余电流（dc、ac值）
l 真有效值电压
l 残余电流、电压分断值及分断时间
l 残余电流/电压波形及失真
l PV阵列绝缘阻抗
四、 测量项目和量程
满足IEC62109-2标准要求的测量项目有：
l 电阻性残余电流：0－1000mA（调整步长为10%，配合标准规定范围内0.85Vn-1.1Vn的工作电压调整，可精确得到任一电流）。
l 被测逆变器功率：1-100kW
l 残余电流频率：10Hz-1000Hz
l 测量电压：0－999.9V.r.m.s
l 人体感知电流：0－100mA
l 人体感知电流频率：100kHz
l 绝缘阻抗：0－999kΩ
满足VDE0126-1-1标准要求的测量项目有：
l 电阻性突变残余电流：0－999.9mA（调整步长为10%，配合标准规定范围内0.85Vn-1.1Vn的工作电压调整，可精确得到任一电流）。
l 电容性残余电流：0－999.9mA（调整步长为10%，配合标准规定范围内0.85Vn-1.1Vn的工作电压调整，可精确得到任一电流）。
五、 测量精度
l 电流/电压：0.3%F.S.±2 digit
l 绝缘电阻：OhmRTD0.2%F.S.±1 digit
l 频率（示波器）：2%
l 采样速率：1次/秒
六、 数字表头显示
l 最大显示：电压、电流9999
l 绝缘阻抗：1999
l 超量程显示：O.L
l 极性显示：“－”符号自动显示
l 报警设置显示999
七、 使用环境
l 温度：0-50℃
l 湿度：≤80%R.H.（无冷凝）
l 示波器操作系统：Windows98/ME/2000/XP/VISTA
八、 安规说明
l 符合IEC61010/GB4793
l 本测量仪器为I类设备，使用时必须与带保护地的电源连接。
l 电源插座熔断器为F2A/250V，应按此规格进行更换。
l 耐压强度：1500Va.c
l 绝缘阻抗：100MΩ/500Vd.c
九、 生产设计参考标准
l IEC62109-2：2010《用于光伏发电系统的功率变换器的安全性，第2部分逆变器的特殊要求》。
l VDE0126-1-1《德国标准-发电机和公共低压网之间的自动开关设备》。
l IEC 990《接触电流和保护导体电流的测量方法》。
l CGC/GF001：2010《并网光伏发电专用逆变器技术要求和试验方法》。

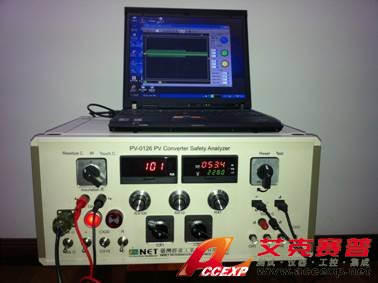

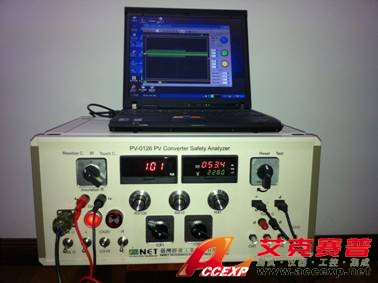

十、 产品外观：（外观尺寸490mm*340mm*240mm）
