日置 交流阻抗、绝缘特性、LiB多通道测试系统方案
2025-03-14
一、前言
为了解决中国客户在测试中遇到的问题，HIOKI日置上海现地研发中心针对客户的需求，专门研发配套的测试系统，有效解决客户测试中的疑难杂症。
接下来为大家介绍3套新推出的多通道测试方案。
二、交流阻抗测试系统

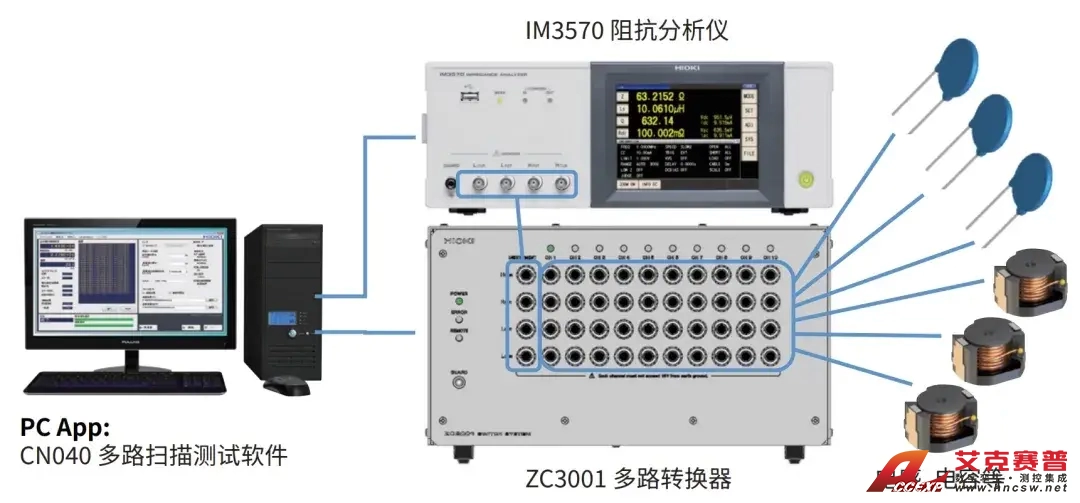

基于阻抗分析仪IM3570与多路转换器ZC3001组合的10ch
【客户诉求】被测物体积小，且只能逐个对被测物进行测试，手动更换被测物既麻烦又效率低。
【解决方案】使用多路扫描测试软件CN040，可以实现一次性多通道测试，支持最多10ch的测量。

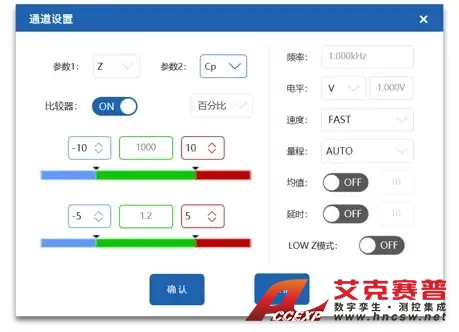

对各个被测物可进行分别设置
主要用于：电子零部件、电感、电容、共模滤波器等。可搭载半导体继电器。高速又耐用。
可支持频率：最大2 MHz
切换时间：0.5ms
三、绝缘特性测试系统

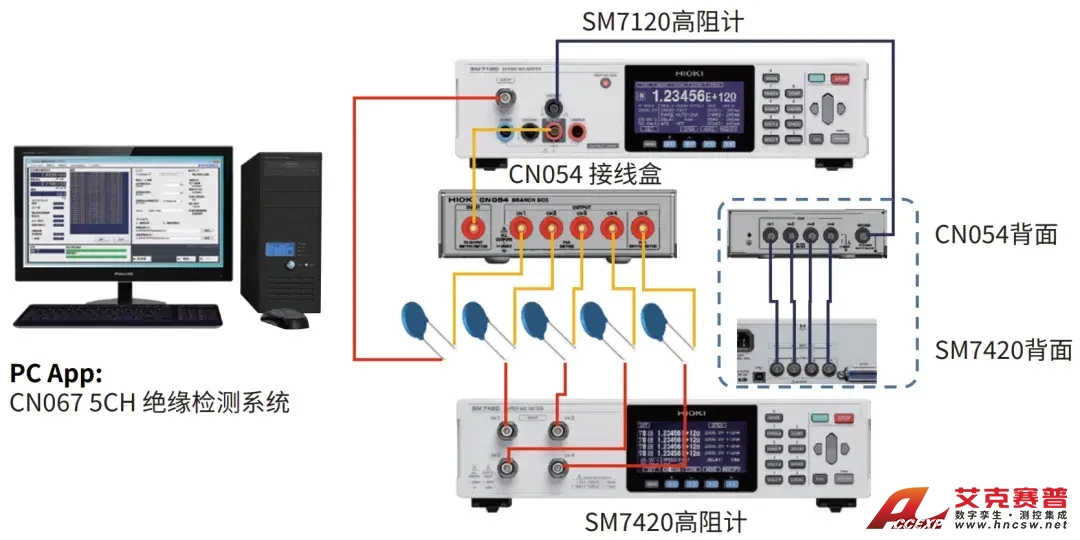

基于高阻计SM7120与高阻计SM7420组合的5ch
【客户诉求】想输出电压，但不想配备外部电源，而且希望能多通道测量、提高效率。

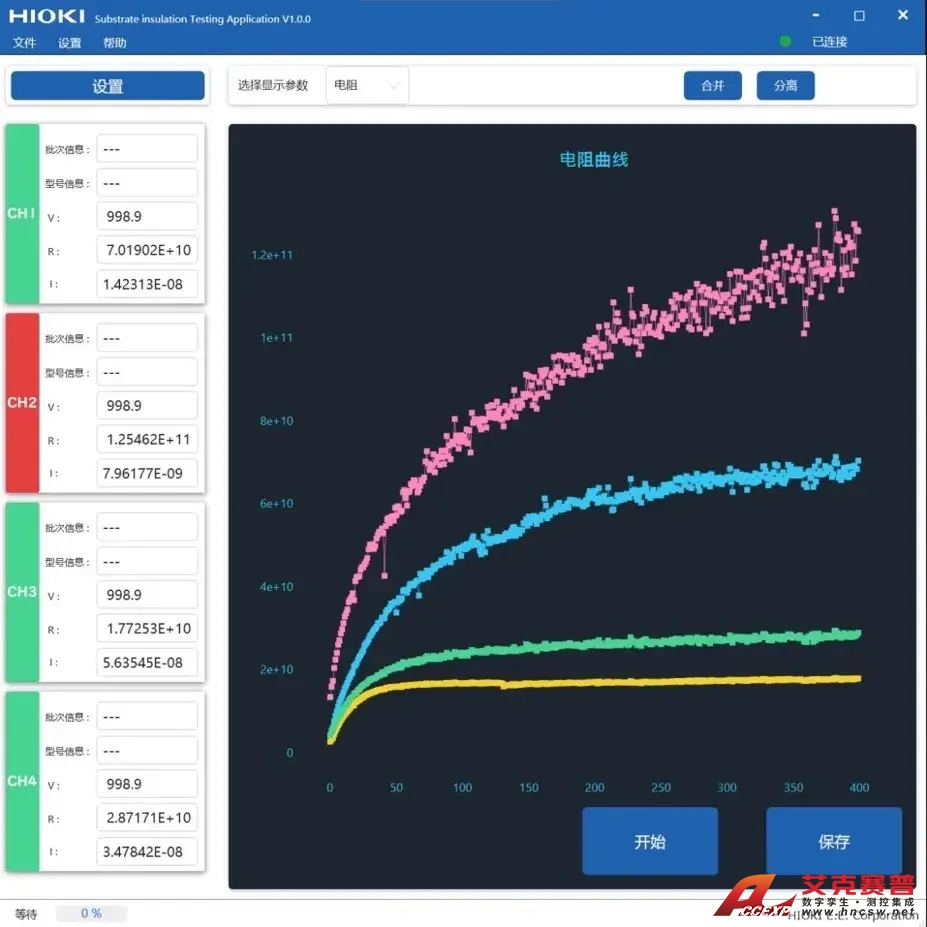

【解决方案】使用5通道绝缘检测系统CN067，无需编程即可进行多通道测试，无需外部电源即可进行最大2000V的绝缘测试。同时软件可实时显示判定结果与趋势曲线，方便用户观测。
绝缘电阻测试
主要用于：硅晶圆、电子零部件、电感、电容、 各类绝缘材料，5ch同时测量。
测量电压：最大2000V
测量范围：最大2×1019
四、LiB测试系统

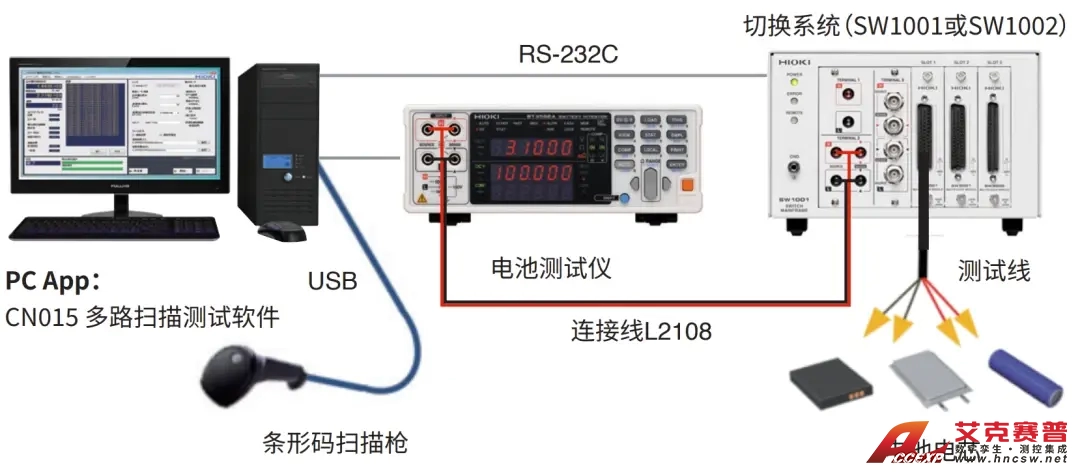

基于BT3562A与SW1001组合的132ch
【客户诉求】测量电池电芯的开路电压（OCV）、内部电阻（AC-IR）时，如何快速追溯哪个制作工序出现了问题？如何规避产品出货时的人为错误？如何快速找寻到电芯参数？
【解决方案】赋予电芯本体条形码，使用多路扫描测试软件 CN015，以数据文件形式保存，规避人为输入存在的失误，构建全数字化模式。通过电芯上的条形码查询到对应的数据文件中记录的电芯参数，即可追溯到问题工序。
主要用于：锂电池、全固体电池
使用SW1001(或SW1002)实现多通道测试。可以通过条形码对对应电芯进行补偿，测试结果与补偿值可分别保存为数据库文件，方便调用、查询及管理。
艾克赛普公司是日置授权代理商，如果您对多通道测试系统有需求或任何疑问，欢迎联系我们，将提供免费样机上门试用和更合适的测试解决方案。
