摘要：CHROMA 17000系列是专门为锂离子电池的化成制程所设计的充放电设备，是一套完整的电池生产解决方案，包含了电池载盘(Tray)、坚固耐用的电池接触探针、高质量的充放电模块与直觉易操作的计算器软件接口等。专利的电池电压追随式充电装置(BVT)大幅降低电池充电过程无谓

中茂 Chroma 电池测试及自动化解决方案的17000系列是专门为锂离子电池的化成制程所设计的充放电设备，是一套完整的电池生产解决方案，包含了电池载盘(Tray)、坚固耐用的电池接触探针、高质量的充放电模块与直觉易操作的计算器软件接口等。中茂 Chroma 电池测试及自动化解决方案专利的电池电压追随式充电装置(BVT)大幅降低电池充电过程无谓的功率消耗，加上能源回收模块(ERM)可将放电时能量直接回收至直流电源系统，有效提升电源效率；这些节能设计除了可降低能源消耗，节省可观的生产成本，同时也是为环境保护进一份心力。直觉化的软件接口提供灵活弹性的操作选择，包含充放电通道、电流范围、测试模块等，这些特性使17000系列十分适用于电池开发、生产测试、量产检验以及质量管理用途。

产品讯息: Model 17000 series 锂电池化成测试系统

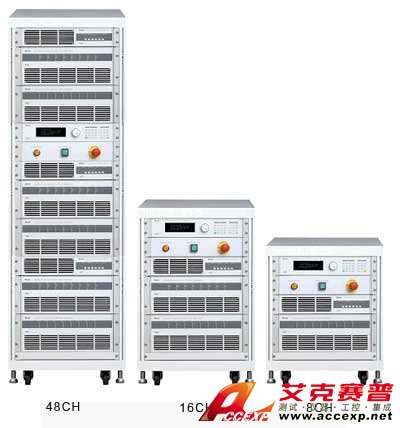

中茂 Chroma 电池测试及自动化解决方案17200 系列是专门为锂离子二次电池测试而开发的高精密设备，适合用于电池寿命试验、产品进出货检验、材料特性研究等用途。中茂 Chroma 电池测试及自动化解决方案17200系列采用模块化多信道的设计架构，选择弹性且具备扩充性，可依据测试需求数量作配置，高精准度的输出与量测规格保障测试质量，适用于需要可靠数据的场合；弹性的编程功能可针对各信道单独下配方，各通道完全独立测试运行。

产品讯息: Model 17200 Series 可编程充放电测试器

电池芯(Battery cell)直流阻抗量测

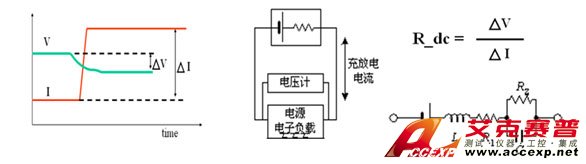

电动车所需动力电池需要并联电池芯来提供大电流使用，此电池芯阻抗一致性为重要之参数，若阻抗不一致，会影响电池使用寿命。致茂电子提供最新直流阻抗量测方案，方法为设定放电电流变化(ΔI)及量测电压变化量(ΔV)，然后通过ΔV/ΔI 计算电池内阻，如下图示:

中茂 Chroma 电池测试及自动化解决方案Chroma 63600系列电子负载提供电压量测范围6V/16V/80V及准确度0.025% + 0.01%F.S.，以量测电池芯电压的微小变化。每模块可低压拉载80A，5个模块在并联功能下可拉载400A。且拥有高速数据撷取功能，每2us撷取电压及电流，最多撷取4096点的波形数字取样功能。

用户可使用Battery DCR Measurement Software软件，撘配Chroma 63600系列电子负载来测试。此软件可设定量测直流阻抗的方式，并编辑放电程序，来自动测试电池芯在不同电量(SOC)下的直流阻抗，并产生结果报表。

[ 接线图 ]

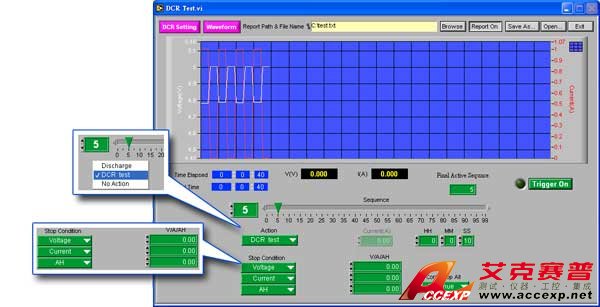

[Battery DCR Measurement Software测试程序编辑]

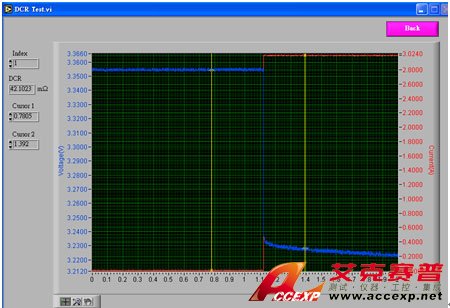

[DCR电压及电流波形分析]

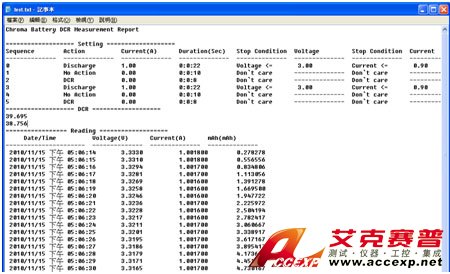

[测试报表 ]

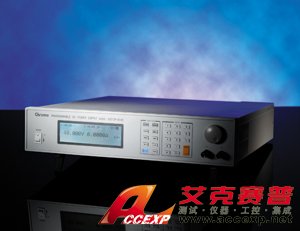

产品讯息: Model 63600 series 可编程直流电子负载

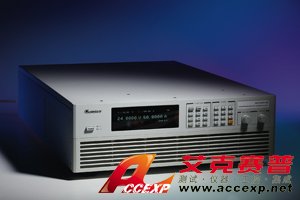

电池块&模块(Battery Module&Pack)充放电测试软件

中茂 Chroma 电池测试及自动化解决方案提供电池充放电测试软件，整合直流电源及电子负载来进行电池模块测试，此系统可方便研发/品保测试电池的: a.容量测试(Capacity Test) b.放电性能测试(Discharge performance)，在不同的放电率下得到C-V曲线 c.循环寿命测试 (Endurance in Cycles)。电池充放电测试软件功能包括编辑测试顺序，循环和停止条件，所测电压 /电流 /电量将被记录在一个文件中以便之后进行分析。

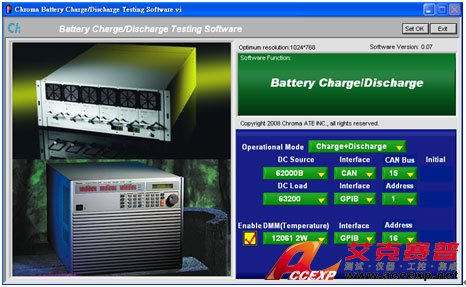

[设定及执行画面]

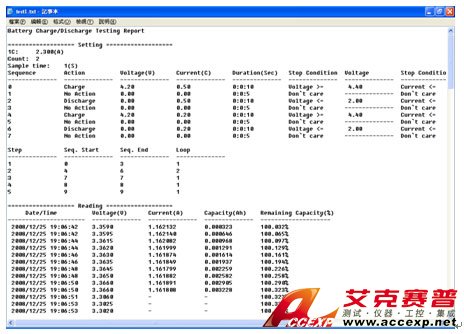

[测试报表]

电池模块(Battery Pack)动态充放电仿真测试

实际动力电池组应用，其放电波形是不规则形，不同电池虽然容量标示一样，因为材料的差异，放电效率会不一样，导致行驶距离也会不同。需要以实际电流波形对电池做放电测试，做为评价电池效能的方法，也可为选择电池材料或BMS设计的依据。

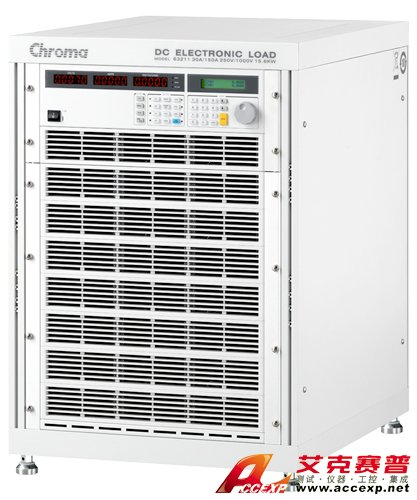

致茂提供最新动态电流波形充放电模拟软件，它可以读取记录电池实际充放电波形数据的Excel档案，并透过数字/模拟转换器控制电子负载/直流电源的拉载/输出相同的电流。这让使用者在实验室里就可以很容易来仿真电池不规则充放电的应用，做重复性的测试，不需要每次实际进行路测。方便车厂评估电池模块于真实环境下使用续航力，及模块厂商评估电池芯材料特性分析。

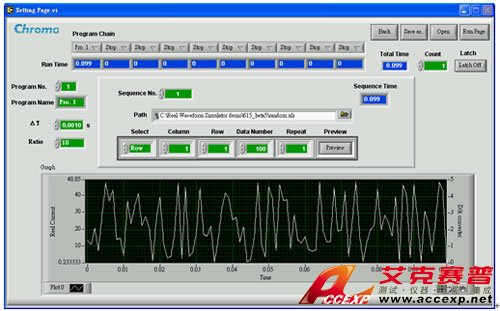

[Dynamic Current Waveform Simulation Test Software]

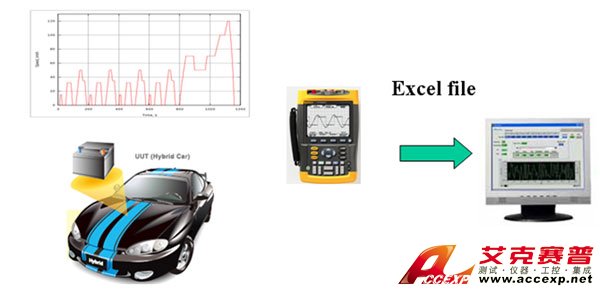

[路测时记录电流波形]

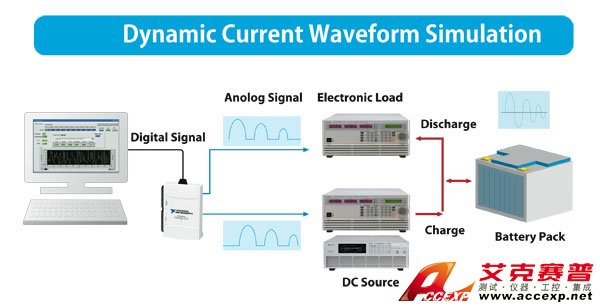

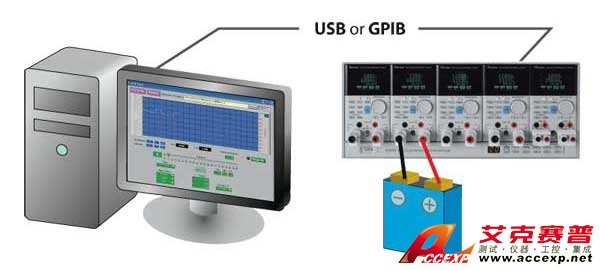

[动态充放电接线示意图]

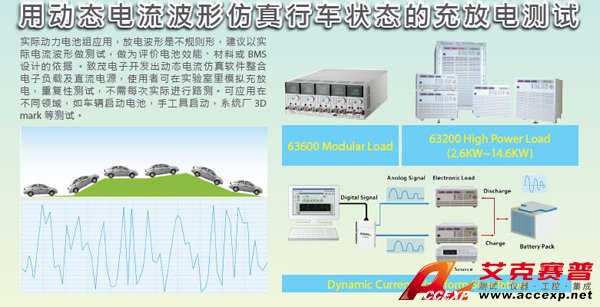

用动态电流波形仿真行车状态的充放电测试
实际动力电池组应用，放电波形是不规则形，建议以实际电流波形做测试，做为评价电池效能、材料或BMS 设计的依据。致茂电子开发出动态电流仿真软件整合电子负载及直流电源，使用者可在实验室里模拟充放电，重复性测试，不需每次实际进行路测。可应用在不同领域，如车辆启动电池，手工具启动，系统厂3D mark 等测试。

长沙艾克赛普仪器设备有限公司是中茂 Chroma 在华中地区授权代理商，可提供样机和相关工程师上门演示沟通，以下是长沙艾克赛普仪器设备有限公司为您介绍中茂 Chroma 电池测试及自动化解决方案系列产品的详细介绍,如果您有任何问题或者需要相关资料，请随时联系：0731-84284278转801，邮箱：shawn.xiao@hncsw.net。

电池包/电池模组测试

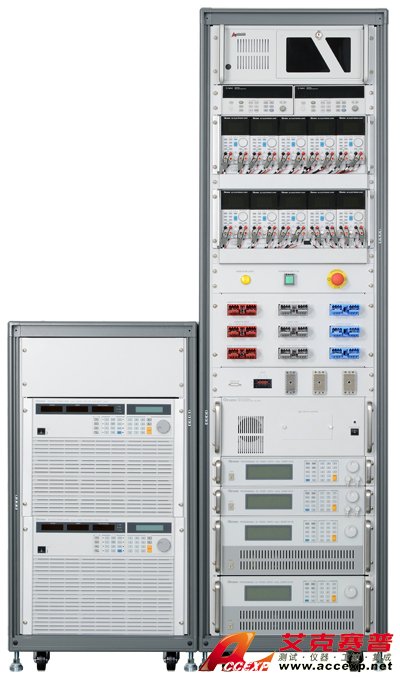

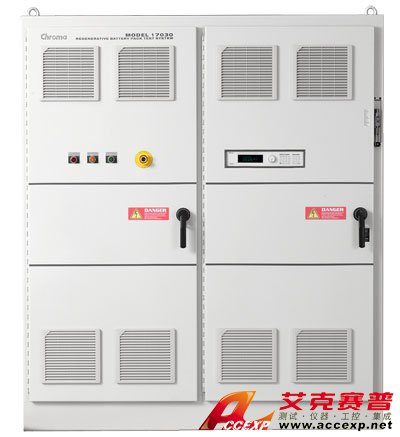

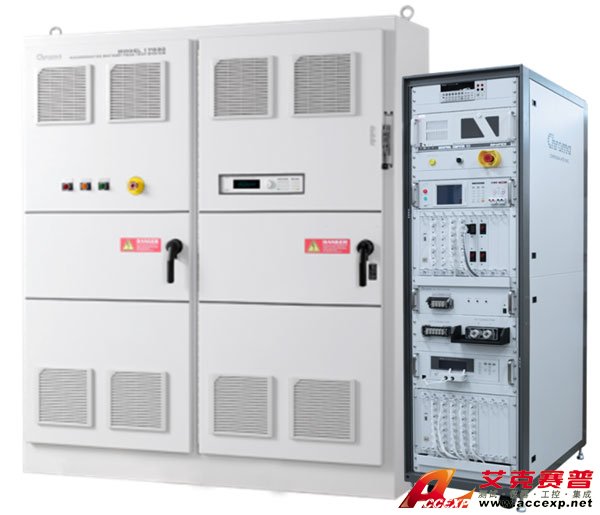

Model 17030 能源回收式电池包测试系统

二次电池组测试的高功率充放电设备，具备能源回收功能。

电压 450V/600V/900V, 功率 90KW - 350KW

动态充放电, 路况真实电流模拟应用

Model 17020 能源回收式电池模组测试系统

二次电池组测试的高精密设备，具备能源回收功能。

电压 24V/60V/100V 动力电池, 储能电池测试

最多60独立通道, 可并联大电流应用

电池芯测试解决方案

Model 17011 可编程电池充放电测试系统

高精准度输出与量测达 0.02%

直流内阻测试功能

支援通道并联应用

内建EDLC测试模式

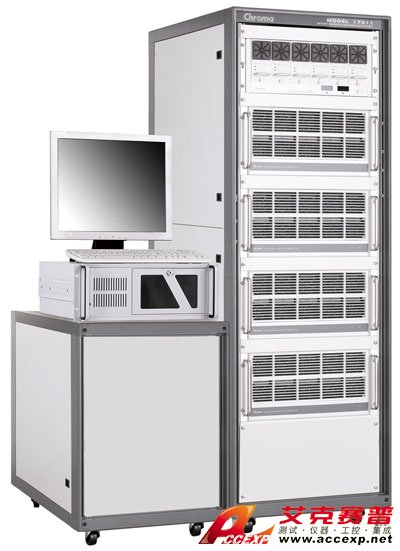

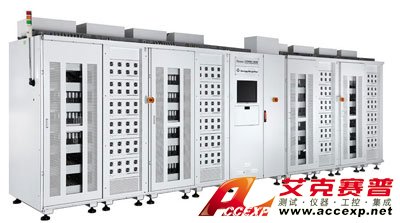

Model 17000 series 锂电池化成测试系统

节省充电能量 (BVT/Switching)

能源回收 (ERM/Switching)

冗余式直流电源供应器

自动化电池测试设备

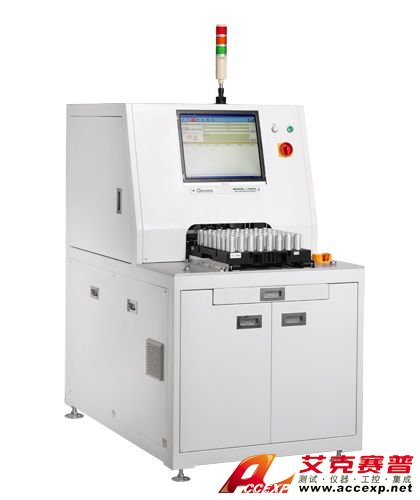

Model 17800/17900 series 自动化电池测试设备 (OCV/ACR 测试设备)

客制化设备系统，满足不同使用上的需求

自动化测试及操作的设备，加速生产速度

高效率及高可靠度

远端控制管理

电芯电压与温度量测

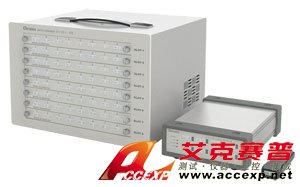

Model 51101/51101C series 温度/多功能记录器

1000VDC channel to channel isolation

0.5℃ accuracy and 0.01℃ resolution

电气安规测试解决方案

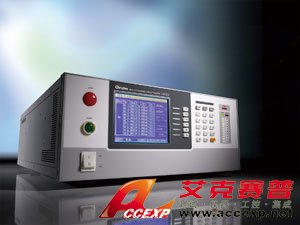

Model 19020 series 多通道同步耐压测试器

交流/直流耐压,绝缘电阻

10通道同步测试

10/4 channels in one design.

10 sets of sync output and measurement

3 in 1 (AC/DC/IR Test)

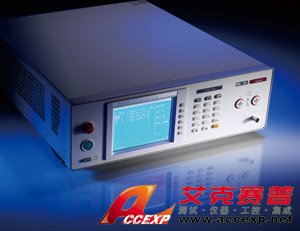

Model 19055/19055-C 耐压测试分析仪

马达电量放电测试分析

耐压测试
交流 5kV/100mA
直流 6kV/25mA

绝缘电阻测试
5kVmax
1MΩ~50GΩ

500VA 输出

Corona 电晕放电侦测

Floating 输出设计，符合EN50191要求

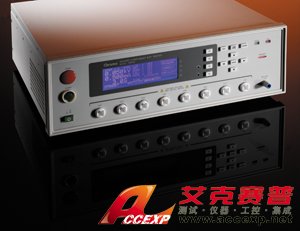

Model 19035 series 绕线元件安规扫描测试器

4 In 1 (ACV/DCV/IR/DCR Test)

8 channel scanner

5kV Insulation Resistance test

High Speed Contact Check(HSCC)

Model 19070 series 耐压测试器

Economy type

AC/DC/IR test
