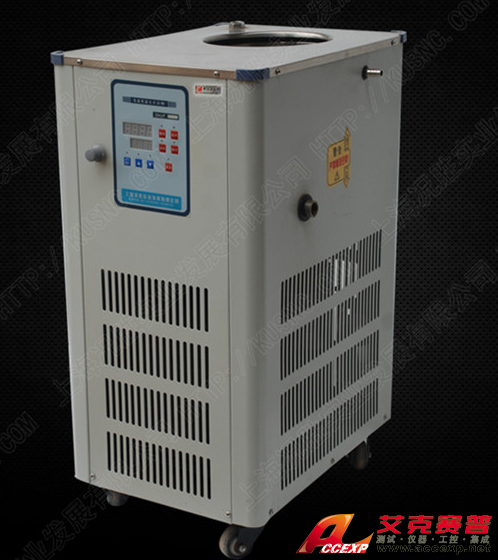

艾克赛普 TL-06B(低温恒温槽)
一．艾克赛普 TL-06B(低温恒温槽)概述
1.产品特点
TL-06B低温恒温槽是一种高精度自控式计量检定装置。温度稳定性好、温场均匀、控温精度高；结构合理、操作直观简便；本装置采用进口全封闭压缩机复叠式制冷系统，升温速度快、节能、适合长期工作；精密温度控制仪按PID调节规律实现温度自动控制，控温精度高；采用全不锈钢或喷塑制作，美观大方；可根据需要配RS-232/485接口，亦可设计成自动检测装置。
2.主要用途及适用范围
公司所生产的恒温槽温度场均匀性能和稳定性能在国内一直处于比较领先的水平，可适用于各计量、生化、石油、气象、能源、环保、医药等部门及生产温度计、温控器等厂家进行物理参数的检测，亦可为其他试验研究工作提供恒温源。
3.外观及组成
恒温槽为一体化结构，分为上、中、下三部分。上部可用于放置计量检测时常用的一些工具，中部为控制系统及工作区，下部为制冷系统。
4.型号规格
型号：RTS（R表示带有压缩机）
额定电压：220V 额定频率：50Hz
额定功率：3.5kW 净 重 ：125KG
5.使用环境条件
环境温度：10℃~30℃ 相对湿度：20%RH~80%RH
电源电压：～220 V±10% 频率 ：50 Hz±2Hz
6.工作条件
a.使用前，检查设备供电电源，要求电源必须是单相三芯电源。如无，则要求设备外壳必须可靠接地。
b.使用时环境温度及湿度要在所要求的范围内本设备才能达到较好的工作状态；
c.使用过程中，压缩机的出风口不要被障碍物挡住；
。
二．艾克赛普 TL-06B(低温恒温槽)结构特征及工作原理
1.总体结构
设备由制冷系统、加热系统、搅拌系统以及控温系统组成。
2.工作原理
按工作介质在槽中流动过程说明恒温工作原理。在搅拌器的推动下，工作介质在混合区自上而下流动，先经盘管蒸发器和加热器进行热交换，使工作介质达到设定温度点后，由搅拌器进行强烈搅动，使温度不甚均匀的介质充分混合，并推动介质从底部流出。
再导流向上进入工作区，在工作区流动过程中，要求介质尽量减少与外界的热交换，并具有一定的流动速度，这样才能保证工作区介质温度均匀，并为高质量温度控制创造良好条件，此后介质再进入混合区，依次作循环流动。控温仪的温度传感器置于流体之中。
用于测量温度信号，使控温系统根据槽温的变化以PID调节方式推动加热器工作，自动控制槽温在设定温度范围内达到一个动态的平衡。恒温槽有两种工作状态：
a.恒温槽设定温度高于室温+15℃（以下简称“高温工作状态”）时，制冷系统不需工作。采用外界的自然平衡来使恒温槽在所需温度范围内达到动态平衡。
b.恒温槽设定温度低于室温+15℃（以下简称“低温工作状态”）时，制冷机投入运行，它通过槽体内的盘管蒸发器冷却工作介质，实现降温。根据恒温槽不同的工作状态，制冷量分两档可调。在降温时，为使槽温快速下降，可使制冷机在蒸发温度较高、负载较大的情况下工作。在恒温或下限温度附近工作时，制冷机在蒸发温度较低、负载较小的情况下工作，这样有利于温度稳定。
在恒温时，冷却和加热两种功能同时作用，制冷机通过蒸发器所产出的冷量应保持恒温不变，它一部分补偿槽体的散热损失和搅拌发热量，另一部分则由电加热器产生的热量予以平衡，从而使槽温保持在某一所需温度。所以恒温槽最终主要是采用调节加热器发热量的大小来实现自动控温（热平衡），而制冷机产出的冷量主要用于降温，恒温时要求它的大小应适度。
三．艾克赛普 TL-06B(低温恒温槽)技术特性
1.工作温度范围 -60℃～95℃
2.温度场波动度 ≤±0.01℃/30min
3.温度场均匀度 ≤0.01℃
4.降温时间 ≤120min
5.升温时间 ≤120min
6.工作区尺寸 φ130×480（mm）
7.外形尺寸 850×600×1350（mm）
8.制冷剂 R404/R23
9.工作介质 无水乙醇
四．艾克赛普 TL-06B(低温恒温槽)使用说明
温馨提示：本仪器需由专人负责,严格按照下述各条要求操作：
1.温控仪使用方法
a. 设置温控仪目标温度的方法： 按 进入设定状态，调节 （上调）或
（下调）将槽温设置为所需温度，设定好后再按 复位至测量位置。
b.调零：初次使用时，若要求槽温显示更正确，可在恒温槽稳定后根据插在槽内的标准温度计的指示值，按住 五秒以上待PV窗口显示Loc再按一下输入密码：100000 ，此时PV窗口显示SC,调节 （上调）或 （下调）,来调整仪表的显示值。设定完毕后按住 键5秒以上，待PV窗口显示出测量之放手。
e.PID值手动调节：按住 五秒以上在按一下 待PV窗口显示Loc然后显示,调节 （上调）或 （下调）输入密码：200000，来调节比例、微分、积分，达到最佳的测量的测量效果。一般情况下，厂方已经调整，但应根据当时的实际情况而定，若属PID整定初学者最好不要随意调节PID数值
2.安装
将恒温槽平稳地安放在计量检定室内，使“电源ON/OFF”开关、“恒温”开关、“制冷”开关、“搅拌”开关处于关闭(弹起)状态，接通电源。
3.准备工作
a.开机前，仔细检查各部件是否完好，接线有否松落，并将箱体可靠接地，核准电源与本装置规定电源是否相符。
b.检查放液阀是否关闭，在出水口接上胶管，另一端插入存液容器，然后在槽内加入工作介质，一直到溢流为止。根据需要设定温度的不同选择不同的工作介质，若要求恒温槽低温工作时使用无水乙醇作为工作介质；高温工作时可使用软水作为工作介质。
c.用手转动搅拌电机底内的转轴，轴应灵活转动.
4.操作顺序
(1)设备启动后注意事项
a.按下“电源”，电源接通后，按下循环按钮，使搅拌系统工作。一般情况下。
b.初次使用时，若要求槽温显示更正确，可在恒温槽稳定后根据插在槽内的标准温度计的指示值，调节控温仪SC窗口零点偏移。
（2）操作方法选择（根据检定开始时恒温槽的不同状态选择适合的工作方式）
温馨提醒：本设备在达到设定温度后要有一段稳定时间（一般在半小时左右）才能达到较好的稳定状态，故最好不要在刚达到设定温度就马上将本设备用于检验检定或测量工作。
A.工作方式一
若要求本设备从室温向高温工作状态升温则制冷系统无需工作。“制冷”开关应处于关闭状态，具体操作是：
a.打开“电源”开关，此时电源接通；
b.打开“搅拌”开关，搅拌系统启动；
c.设定温控仪目标值温度，此后控温系统会自动控制设备动态平衡于设定温度。
B．工作方式二
若要求本设备从室温向低温工作状态降温，具体步骤为：
a.打开“电源”开关，此时电源接通；
b.打开“搅拌”开关，搅拌系统运行；
c.按下“制冷” 开关，制冷系统进入大量制冷工作状态，槽温开始快速下降。
d.在显示温度接近设定温度时，控温系统将自动控制设备并使其温度慢慢接近并平衡于设定值。（一般显示温度与设定温度相差15℃度左右时即可打开，应根据当地的实际情况而有所调整）。
C．工作方式三
若要求设备由低温工作状态向高温工作状态升温时，则制冷系统无需工作。“制冷”开关应处于关闭状态，具体操作是：
a.关闭“制冷”开关，使制冷机停止工作；
b.设定温控仪上的温度为所需温度；
注意：此过程中因工作介质热胀冷缩物理特质而引起工作介质溢流时要注意适时放出部分介质。
D．工作方式四
若要求设备从低温工作状态向设定温度相对高的另一低温工作状态升温时(注意只有当两个温度点间温差在10℃以上时才选用此工作方式，否则只需要将温控仪上的设定温度设定为所需要的温度即可，不需要关闭“制冷”开关) ，操作顺序为：
a.关闭“制冷”开关，使制冷机暂时停止工作；
b.设定温控仪上的温度为所需要的温度；
c.当温控仪上显示温度与设定温度相差10℃左右时打开“制冷”开关，制冷系统开始工作，此后在接近设置温度时，温度变化值会很慢，系统自动控制温度稳定。
注意：若需要检定完一高温工作状态（槽内温度高于35℃）后还需要检定一低温工作状态，此时禁止直接打开“制冷”开关，建议先检定低温工作状态再检定高温工作状态或者直接更换工作介质再继续完成检定工作。
5.停机
a.关闭“制冷”开关，制冷系统停止工作；（对工作状态B和D而言）
b.合上“搅拌“开关，关闭搅拌系统；
c.合上“电源”开关；
d.打开放液阀，放净工作介质。（温馨提示：每次检定后最好将工作介质放净并储存在相应的容器之中，以免工作介质变质，而影响检定工作。）
注意：放净工作介质后请关闭放液阀，以免下次开机时所加工作介质流尽，造成不必要的损失。
五．艾克赛普 TL-06B(低温恒温槽)注意事项：
1.本仪器使用的电源电压，须保证在220V±10％以内，且具有可靠接地保护，无松动或接触不良现象。
2.在槽内未加满工作介质的情况下，不允许开机，在整个工作过程中，应始终保持液面高度，不得使电加热器暴露在空气中，以免烧坏。
3.为保证制冷系统正常运行，开机时槽温不得高于35℃。
4.压缩机停止工作后，不得立即再开机进行，必须间隔5分钟方可重新启动，以免损坏压缩机。
5.制冷系统如发现问题，应由专业制冷技术人员或通知厂方派人检查修理，其它人员不得随意拆修。
6.由于工作介质具有热胀冷缩的物理特性，故在低温工作状态下，若发现介质不走应及时加以补充。
7.如酒精使用时间过长而引起水份含量过高，在低温时，其粘度就会大大增加，从而影响酒精在槽中正常循环流动速度，严重时酒精会呈稀糊状，槽温的波动度大大增加，所以应视情况适时更换酒精，以保证良好的循环流动及槽温性能。
8.本设备低温工作时使用的工作介质是无水乙醇，为易燃品，在检定室内，应严禁烟火，并配备相应的灭火器材。
六．艾克赛普 TL-06B(低温恒温槽)维护与保养
1.经常保持槽体整洁，使用后檫净箱体、外壳。长时间不使用时应拨下电源插头，放净槽内介质液，用透气罩遮盖；并将设备移至通风干燥处。
2.酒精使用时间过长会引起水份含量过高，影响低温时粘液增加而影响酒精在槽中正常循环流动速度，导致槽温波动，应视情况定期更换酒精。
3.温度槽尽量远离高温烈日下工作，以免影响仪表的精度。
七．艾克赛普 TL-06B(低温恒温槽)常见故障分析与排除
八．艾克赛普 TL-06B品质承诺与售后服务
1．本仪器在正常条件下使用，发生故障，由本公司负责免费保修一年。
2．保修期内，由于用户使用或维修不当造成设备损坏，本公司负责维修，但收取适当的成本费。
3．本产品实行终身服务，保修期满后发生故障，本公司负责维修，按规定收取费用。
一．艾克赛普 TL-06B(低温恒温槽)概述
1.产品特点
TL-06B低温恒温槽是一种高精度自控式计量检定装置。温度稳定性好、温场均匀、控温精度高；结构合理、操作直观简便；本装置采用进口全封闭压缩机复叠式制冷系统，升温速度快、节能、适合长期工作；精密温度控制仪按PID调节规律实现温度自动控制，控温精度高；采用全不锈钢或喷塑制作，美观大方；可根据需要配RS-232/485接口，亦可设计成自动检测装置。
2.主要用途及适用范围
公司所生产的恒温槽温度场均匀性能和稳定性能在国内一直处于比较领先的水平，可适用于各计量、生化、石油、气象、能源、环保、医药等部门及生产温度计、温控器等厂家进行物理参数的检测，亦可为其他试验研究工作提供恒温源。
3.外观及组成
恒温槽为一体化结构，分为上、中、下三部分。上部可用于放置计量检测时常用的一些工具，中部为控制系统及工作区，下部为制冷系统。
4.型号规格
型号：RTS（R表示带有压缩机）
额定电压：220V 额定频率：50Hz
额定功率：3.5kW 净 重 ：125KG
5.使用环境条件
环境温度：10℃~30℃ 相对湿度：20%RH~80%RH
电源电压：～220 V±10% 频率 ：50 Hz±2Hz
6.工作条件
a.使用前，检查设备供电电源，要求电源必须是单相三芯电源。如无，则要求设备外壳必须可靠接地。
b.使用时环境温度及湿度要在所要求的范围内本设备才能达到较好的工作状态；
c.使用过程中，压缩机的出风口不要被障碍物挡住；
。
二．艾克赛普 TL-06B(低温恒温槽)结构特征及工作原理
1.总体结构
设备由制冷系统、加热系统、搅拌系统以及控温系统组成。
2.工作原理
按工作介质在槽中流动过程说明恒温工作原理。在搅拌器的推动下，工作介质在混合区自上而下流动，先经盘管蒸发器和加热器进行热交换，使工作介质达到设定温度点后，由搅拌器进行强烈搅动，使温度不甚均匀的介质充分混合，并推动介质从底部流出。
再导流向上进入工作区，在工作区流动过程中，要求介质尽量减少与外界的热交换，并具有一定的流动速度，这样才能保证工作区介质温度均匀，并为高质量温度控制创造良好条件，此后介质再进入混合区，依次作循环流动。控温仪的温度传感器置于流体之中。
用于测量温度信号，使控温系统根据槽温的变化以PID调节方式推动加热器工作，自动控制槽温在设定温度范围内达到一个动态的平衡。恒温槽有两种工作状态：
a.恒温槽设定温度高于室温+15℃（以下简称“高温工作状态”）时，制冷系统不需工作。采用外界的自然平衡来使恒温槽在所需温度范围内达到动态平衡。
b.恒温槽设定温度低于室温+15℃（以下简称“低温工作状态”）时，制冷机投入运行，它通过槽体内的盘管蒸发器冷却工作介质，实现降温。根据恒温槽不同的工作状态，制冷量分两档可调。在降温时，为使槽温快速下降，可使制冷机在蒸发温度较高、负载较大的情况下工作。在恒温或下限温度附近工作时，制冷机在蒸发温度较低、负载较小的情况下工作，这样有利于温度稳定。
在恒温时，冷却和加热两种功能同时作用，制冷机通过蒸发器所产出的冷量应保持恒温不变，它一部分补偿槽体的散热损失和搅拌发热量，另一部分则由电加热器产生的热量予以平衡，从而使槽温保持在某一所需温度。所以恒温槽最终主要是采用调节加热器发热量的大小来实现自动控温（热平衡），而制冷机产出的冷量主要用于降温，恒温时要求它的大小应适度。
三．艾克赛普 TL-06B(低温恒温槽)技术特性
1.工作温度范围 -60℃～95℃
2.温度场波动度 ≤±0.01℃/30min
3.温度场均匀度 ≤0.01℃
4.降温时间 ≤120min
5.升温时间 ≤120min
6.工作区尺寸 φ130×480（mm）
7.外形尺寸 850×600×1350（mm）
8.制冷剂 R404/R23
9.工作介质 无水乙醇
四．艾克赛普 TL-06B(低温恒温槽)使用说明
温馨提示：本仪器需由专人负责,严格按照下述各条要求操作：
1.温控仪使用方法
a. 设置温控仪目标温度的方法： 按 进入设定状态，调节 （上调）或
（下调）将槽温设置为所需温度，设定好后再按 复位至测量位置。
b.调零：初次使用时，若要求槽温显示更正确，可在恒温槽稳定后根据插在槽内的标准温度计的指示值，按住 五秒以上待PV窗口显示Loc再按一下输入密码：100000 ，此时PV窗口显示SC,调节 （上调）或 （下调）,来调整仪表的显示值。设定完毕后按住 键5秒以上，待PV窗口显示出测量之放手。
e.PID值手动调节：按住 五秒以上在按一下 待PV窗口显示Loc然后显示,调节 （上调）或 （下调）输入密码：200000，来调节比例、微分、积分，达到最佳的测量的测量效果。一般情况下，厂方已经调整，但应根据当时的实际情况而定，若属PID整定初学者最好不要随意调节PID数值
2.安装
将恒温槽平稳地安放在计量检定室内，使“电源ON/OFF”开关、“恒温”开关、“制冷”开关、“搅拌”开关处于关闭(弹起)状态，接通电源。
3.准备工作
a.开机前，仔细检查各部件是否完好，接线有否松落，并将箱体可靠接地，核准电源与本装置规定电源是否相符。
b.检查放液阀是否关闭，在出水口接上胶管，另一端插入存液容器，然后在槽内加入工作介质，一直到溢流为止。根据需要设定温度的不同选择不同的工作介质，若要求恒温槽低温工作时使用无水乙醇作为工作介质；高温工作时可使用软水作为工作介质。
c.用手转动搅拌电机底内的转轴，轴应灵活转动.
4.操作顺序
(1)设备启动后注意事项
a.按下“电源”，电源接通后，按下循环按钮，使搅拌系统工作。一般情况下。
b.初次使用时，若要求槽温显示更正确，可在恒温槽稳定后根据插在槽内的标准温度计的指示值，调节控温仪SC窗口零点偏移。
（2）操作方法选择（根据检定开始时恒温槽的不同状态选择适合的工作方式）
温馨提醒：本设备在达到设定温度后要有一段稳定时间（一般在半小时左右）才能达到较好的稳定状态，故最好不要在刚达到设定温度就马上将本设备用于检验检定或测量工作。
A.工作方式一
若要求本设备从室温向高温工作状态升温则制冷系统无需工作。“制冷”开关应处于关闭状态，具体操作是：
a.打开“电源”开关，此时电源接通；
b.打开“搅拌”开关，搅拌系统启动；
c.设定温控仪目标值温度，此后控温系统会自动控制设备动态平衡于设定温度。
B．工作方式二
若要求本设备从室温向低温工作状态降温，具体步骤为：
a.打开“电源”开关，此时电源接通；
b.打开“搅拌”开关，搅拌系统运行；
c.按下“制冷” 开关，制冷系统进入大量制冷工作状态，槽温开始快速下降。
d.在显示温度接近设定温度时，控温系统将自动控制设备并使其温度慢慢接近并平衡于设定值。（一般显示温度与设定温度相差15℃度左右时即可打开，应根据当地的实际情况而有所调整）。
C．工作方式三
若要求设备由低温工作状态向高温工作状态升温时，则制冷系统无需工作。“制冷”开关应处于关闭状态，具体操作是：
a.关闭“制冷”开关，使制冷机停止工作；
b.设定温控仪上的温度为所需温度；
注意：此过程中因工作介质热胀冷缩物理特质而引起工作介质溢流时要注意适时放出部分介质。
D．工作方式四
若要求设备从低温工作状态向设定温度相对高的另一低温工作状态升温时(注意只有当两个温度点间温差在10℃以上时才选用此工作方式，否则只需要将温控仪上的设定温度设定为所需要的温度即可，不需要关闭“制冷”开关) ，操作顺序为：
a.关闭“制冷”开关，使制冷机暂时停止工作；
b.设定温控仪上的温度为所需要的温度；
c.当温控仪上显示温度与设定温度相差10℃左右时打开“制冷”开关，制冷系统开始工作，此后在接近设置温度时，温度变化值会很慢，系统自动控制温度稳定。
注意：若需要检定完一高温工作状态（槽内温度高于35℃）后还需要检定一低温工作状态，此时禁止直接打开“制冷”开关，建议先检定低温工作状态再检定高温工作状态或者直接更换工作介质再继续完成检定工作。
5.停机
a.关闭“制冷”开关，制冷系统停止工作；（对工作状态B和D而言）
b.合上“搅拌“开关，关闭搅拌系统；
c.合上“电源”开关；
d.打开放液阀，放净工作介质。（温馨提示：每次检定后最好将工作介质放净并储存在相应的容器之中，以免工作介质变质，而影响检定工作。）
注意：放净工作介质后请关闭放液阀，以免下次开机时所加工作介质流尽，造成不必要的损失。
五．艾克赛普 TL-06B(低温恒温槽)注意事项：
1.本仪器使用的电源电压，须保证在220V±10％以内，且具有可靠接地保护，无松动或接触不良现象。
2.在槽内未加满工作介质的情况下，不允许开机，在整个工作过程中，应始终保持液面高度，不得使电加热器暴露在空气中，以免烧坏。
3.为保证制冷系统正常运行，开机时槽温不得高于35℃。
4.压缩机停止工作后，不得立即再开机进行，必须间隔5分钟方可重新启动，以免损坏压缩机。
5.制冷系统如发现问题，应由专业制冷技术人员或通知厂方派人检查修理，其它人员不得随意拆修。
6.由于工作介质具有热胀冷缩的物理特性，故在低温工作状态下，若发现介质不走应及时加以补充。
7.如酒精使用时间过长而引起水份含量过高，在低温时，其粘度就会大大增加，从而影响酒精在槽中正常循环流动速度，严重时酒精会呈稀糊状，槽温的波动度大大增加，所以应视情况适时更换酒精，以保证良好的循环流动及槽温性能。
8.本设备低温工作时使用的工作介质是无水乙醇，为易燃品，在检定室内，应严禁烟火，并配备相应的灭火器材。
六．艾克赛普 TL-06B(低温恒温槽)维护与保养
1.经常保持槽体整洁，使用后檫净箱体、外壳。长时间不使用时应拨下电源插头，放净槽内介质液，用透气罩遮盖；并将设备移至通风干燥处。
2.酒精使用时间过长会引起水份含量过高，影响低温时粘液增加而影响酒精在槽中正常循环流动速度，导致槽温波动，应视情况定期更换酒精。
3.温度槽尽量远离高温烈日下工作，以免影响仪表的精度。
七．艾克赛普 TL-06B(低温恒温槽)常见故障分析与排除
| 故障现象 | 故 障 原 因 | 排 除 方 法 |
| 不能开机 | 1．电源是否接通 | 接通电源 |
| 2．熔断器是否完好 | 更换熔断器 | |
| 3．开关接触及各部位连接线不可靠 | 连接可靠 | |
| 温控仪失控 | 1.可控硅是否损坏 | 专业人员更换 |
| 2．温控仪本身是否有故障 | 专业人员排除或更换 | |
| 3．制冷机是否有故障 | 专业人员排除 | |
| 自动停机 | 1．环境温度是否太高 | 移至适应环境 |
| 2．恒温槽出风口是否有障碍物 | 清除障碍物，离出风口应大于1米 | |
| 3．制冷机故障 | 专业人员维修 | |
|
降温速度慢或 不能降温 |
1．制冷剂少或制冷机故障 | 专业人员维修 |
| 2．工作介质变稠 | 更换介质 | |
| 异常震响 | 1.通风循环不良 | 检查近排风口 |
| 2.连接件松动 | 找出松动点并加固 |
八．艾克赛普 TL-06B品质承诺与售后服务
1．本仪器在正常条件下使用，发生故障，由本公司负责免费保修一年。
2．保修期内，由于用户使用或维修不当造成设备损坏，本公司负责维修，但收取适当的成本费。
3．本产品实行终身服务，保修期满后发生故障，本公司负责维修，按规定收取费用。
