在线红外测温及通信方案
名称：系统集成
品牌：
型号：
简介：针对于需要自行二次组网开发在线测温的用户群，长沙艾克塞普仪器设备公司产品应用工程师Tony特制作本方案。答题方案是线用在线测温探头和带4-20毫安信号的显示仪连接，通过输出4-20毫安温度信号，然后将此信号输给具有信号转换功能的转换装置。次...
申请服务
- 产品介绍
针对于需要自行二次组网开发在线测温的用户群，长沙艾克塞普仪器设备公司产品应用工程师Tony特制作本方案。答题方案是线用在线测温探头和带4-20毫安信号的显示仪连接，通过输出4-20毫安温度信号，然后将此信号输给具有信号转换功能的转换装置。次装置可以将得到的4-20毫安信号转换成485信号，用户可以将得到的485信号自行转换。我们提供用户485的协议令集。
第一步使用红外测温仪探头连接和带4-20毫安信号的显示仪

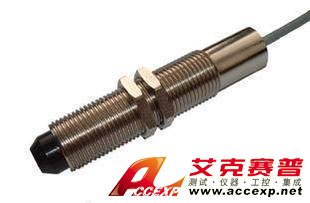

紅外線測溫探頭
產品特色：
CE認證合格
簡單、輕巧型
使用場所：
量測不易靠近或接觸會造成危險的物體之表面溫度
量測配電盤及電機設備的熱點
加工流程中溫度量測
一般規格：
感測器：熱電堆(8-14μm)
放射率:(ε) 0.95
範圍：0°C 至350°C（IR816A） 0°C至500°C（IR816B）
精確度：±2%或±2°C
視場：D:S=10:1

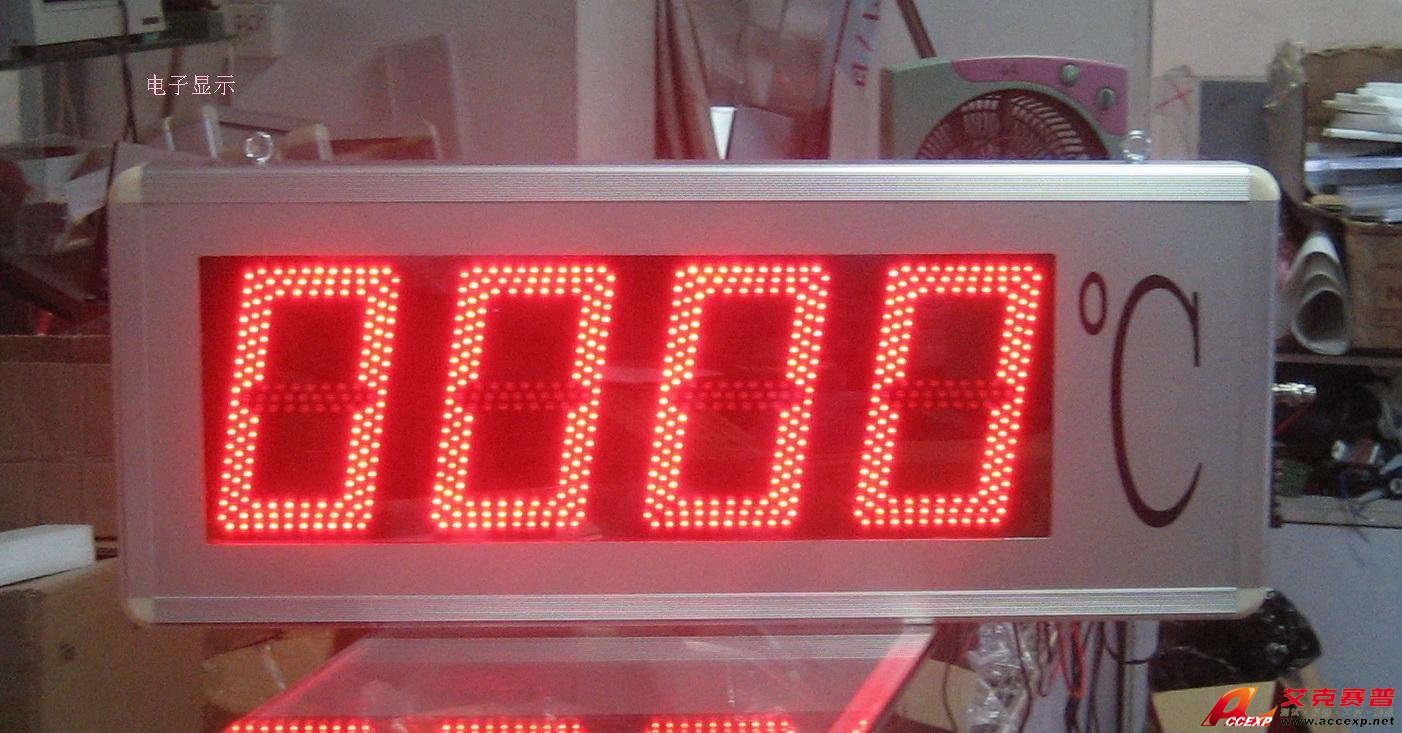

带4-20毫安信号的显示仪

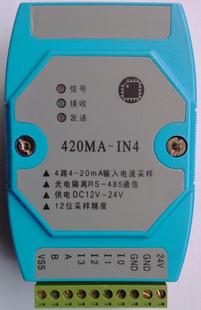

4-20毫安信号输出以后再转接一个信号转换装置
将装置转换得到的485信号可以转接连接到用户的通信系统。转换协议如下。
1、通信速率：9600,8,N,1
数据格式：十六进制
2、基于功能码“03H”的扩展读命令集

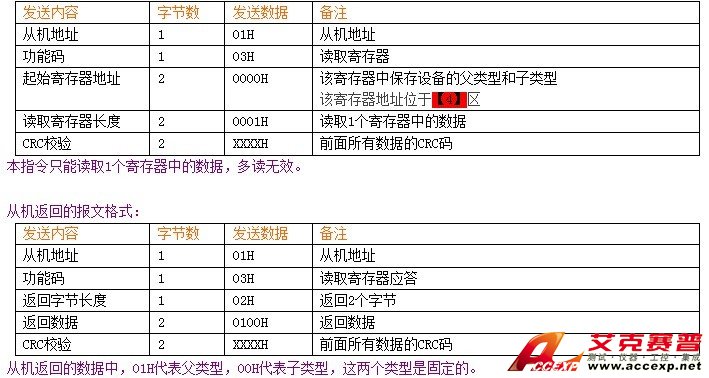

2-0、联机测试
例如：485总线上挂接了一个型号为420MA-IN4的从机，ID为01H，可以对其下发联机命令，进行通信测试。
主机发送的报文格式：

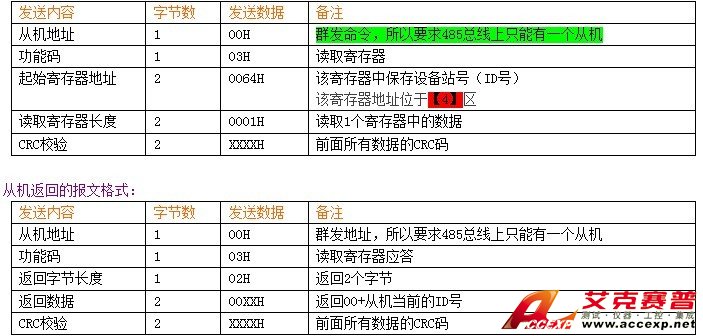

2-1、读从机ID
例如：485总线上只挂接了一个型号为420MA-IN4型的从机，该情况下可以对其下发读取ID命令。
主机发送的报文格式：

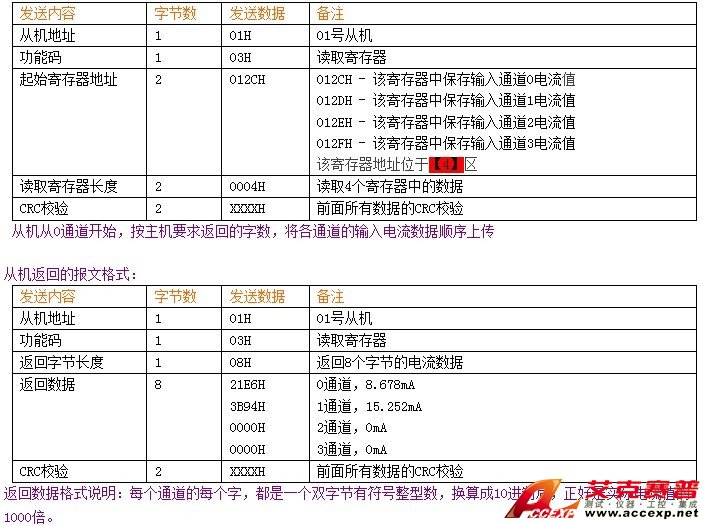

2-3、读取设备输入电流值
例如：485总线上挂接了一个型号为420MA-IN4型的从机，ID为01H，共4个电流输入通道，读取所有4个通道电流数据。
3、 基于功能码“06H”的扩展写命令集

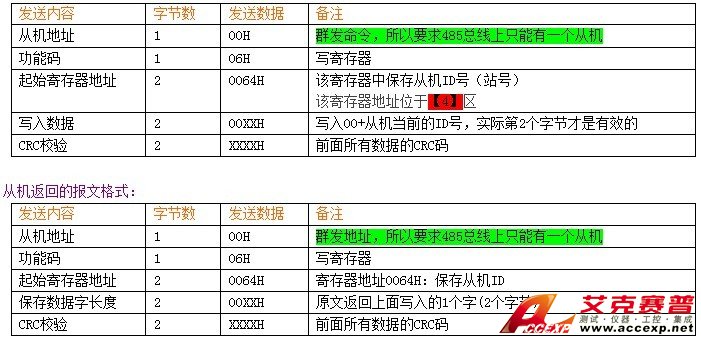

3-1、配置从机ID
例如：485总线上只挂接了一个420MA-IN4型从机，该情况下可以对其下发配置ID命令。
主机发送的报文格式：
