高德智感 工具型红外热成像仪 PC200
名称：红外热像仪
品牌：高德智感
型号：PC200
简介：PC200工具型红外热成像仪 PC200配备了256*192红外探测器，热像仪还配备了200万像素的可见光摄像头，能够实现红外与可见光图像的实时融合。这种双光融合技术使得用户能够同时获取被测物体的温度信息和外观特征，为故障诊断和检测提供更加...
申请服务
- 产品介绍
PC200工具型红外热成像仪
PC200配备了256*192红外探测器，热像仪还配备了200万像素的可见光摄像头，能够实现红外与可见光图像的实时融合。这种双光融合技术使得用户能够同时获取被测物体的温度信息和外观特征，为故障诊断和检测提供更加全面的信息。此外还采用了全新的IR-Perfclear超分辨率重建技术，通过对红外图像进行智能处理和优化，显著提升图像的细节表现力和清晰度。这使得用户能够更加清晰地观察到被测物体的温度分布和细节特征。
256×192红外分辨率
-20°C~550°C测温范围
4倍画质提升实时超分
OTA远程升级
基于12μm的256×192红外探测器
IR-Perfclear实时超分技术
量程广，可自动切档

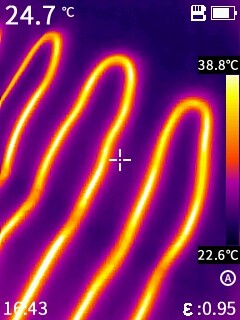

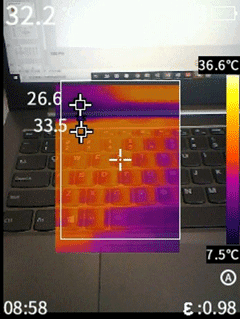

红外+可见光，丰富的图像显示
连接手机APP，实现便捷分享
支持视频推流
解决方案
红外热成像在电力行业中的应用
目前发电、输电、变电、配电等电力系统在其运行中，因运行环境复杂、时间长等因素，各类设备及线路会出现不同程度的热缺陷。非接触式红外热成像技术是检测设备热缺陷的最佳选择，通过温度检测、图像分析、智能诊断等技术，可以让工作人员在安全距离，及时发现安全隐患和缺陷问题，减少事故的发生，保证电网安全经济运行。
局部放电检测
局部放电（简称“局放”）是指发生在电气设备绝缘材料局部区域的非贯穿性放电现象。这种局部放电对绝缘体有侵蚀作用，长期的局部放电会导致绝缘体的劣化和损伤逐渐加剧，使绝缘强度下降，造成高压电力设备绝缘损坏，甚至会造成安全隐患。
风电厂全站监测
国内大部分风电场地处偏远地区，电厂与公司距离遥远，多数风电场依靠巡检人员登机检查、处理机组故障、排除安全隐患。当机组存在安全隐患而现场运行时又未能及时发现和排除，可能导致机组烧毁、倒塌事故的发生。
光伏电池板检测
光伏发电主要依靠晶硅太阳能电池板，通过光电转换效应将太阳能转化成电能。在空旷的室外，光伏电池板的硅片因热应力、沙尘、风暴等多变的自然环境，会出现隐性缺陷。通过高德智感的高性能智能红外热像仪，可以帮助企业及时检测出电池板的缺陷如裂纹、断栅、黑片等缺陷。
输电线路绝缘子热成像实时监测
输电线路绝缘子对电气设备或导体既要起绝缘作用，又要起固定悬挂作用，由于绝缘子长期处于强电场、高温日照、污秽物等复杂恶劣的环境下，其绝缘性能会出现降低。高德提供的输电线路绝缘子红外热成像监测解决方案，能对特高压输电线路绝缘子进行全寿命周期监测，为后续绝缘子劣化全过程提供分析数据支撑。
红外热成像在智能制造行业中的应用
在食品包装、汽车制造、半导体及电子制造等应用领域，红外热成像持续监控，检测出热的分布不规则问题，用于改善生产效率。红外热成像作为一种远距离非接触式温度测量技术，可广泛应用于智能制造过程，是生产过程中检测、控制的关键。
包装箱热熔胶检测
在食品包装应用领域，红外热成像持续监控，检测出热的分布不规则问题，分析判断涂胶的有无，用于改善生产效率。
卡车悬架震动测试
对卡车做整体的震动疲劳耐久试验，尤其关注板簧弹性元件的耐久性测试。在震动过程中，板簧有明显的温升，可以通过红外热像仪监测整个测试过程，得到整个过程的温升趋势。
光纤熔接温度监测
在整个熔接过程中对熔接点实时测温，温度达到设定值如焊剂熔点温度后输出信号，熔接设备停止升温，配合光学成像系统确认焊剂熔化和熔接情况。
PCBA检测
利用红外探测PCBA上每个电子元器件产生的热信号及温度分布图像与预定义的标准是否完全对应，可以作为检测PCBA质量的一种简单和高度自动化的方法，来检测微小元器件的缺陷，保证PCBA电气性能正常，合格入库。
红外热成像在机械电气的行业应用
设备运维过程中，经常需要进行预防性维修工程，以保障设备的正常使用寿命。红外热像仪作为温度测量和测试工具，有助于优化生产过程和监测质量控制过程，可以检测和排除机械设备和电气及动力系统故障。
机械设备
机械设备种类繁多，如泵、流程阀门、存储罐、输油管路、传输带等，当机械设备运行时，因受力不均或负载过重时，容易造成设备损坏，影响设备使用寿命，红外热成像仪可以快速查看设备运行过程中温度变化，从而预防性判断设备运行状态，及时排查机械设备潜在故障。
电气设备
几乎所有电气设备在发生故障之前，温度都会随之升高，红外热像仪能够正确引导预防性维护专家，发现接头松动或接触不良，不平衡负荷，过载，过热等隐患，对电气或设备的运转情况进行准确判断。
动力设备
动力设备如蒸汽锅炉、蒸汽机、发电机、柴油机等，在设备运行工作中，因动能与电能负荷不均时，容易造成动力设备损坏，影响使用寿命，红外热成像测温仪可以快速呈现动力设备运行状态，及时检测和排查动力系统故障问题。
媒体库
技术参数
Model | PC200 |
图像和光学 | |
探测器类型 | 非制冷氧化钒, 7.5~14μm |
红外分辨率 | 256×192@12μm |
超分辨率技术 | 支持实时超分辨率重建, 提升至512×384 |
NETD | 45mK |
红外帧频 | 25Hz/9Hz |
焦距 | 3.2mm |
视场角 | 56°×48° |
空间分辨率 | 3.75mrad |
最小成像距离 | 0.1m |
距离系数比 | 266:1 |
对焦方式 | 免调焦 |
测量与分析 | |
测温范围 | 支持自动切档: -20°C~150°C, 0°C~550°C |
测温精度 | ±2°C或±2%, 取大值 |
分析对象 | 中心点, 固定测温区域三选一 (小/中/大) |
温度阈值报警 | 支持图像和闪光灯报警 |
图像显示 | |
显示屏 | 2.4英寸LCD屏 |
图像模式 | IR, VIS, MIF, PIP |
调色板 | 6条: 铁红, 白热, 北极, 彩虹2, 热铁, 彩虹1 |
图像调节 | Level Span模式: 自动, 半自动, 手动 |
数码相机 | 2MP |
功能 | |
激光 | 激光指示 |
拍摄 | 支持拍照和录像 |
存储与传输 | |
存储介质 | 内置16G |
图片存储 | Jpg格式 (带温度数据) |
视频存储 | 支持实时视频流, 视频存储格式为Irgd (带温度数据) |
对外接口 | Type-C, 三脚架接口 |
WIFI | 支持 |
电源系统 | |
电池类型 | 内置可充电锂电池 |
电池工作时间 | 11小时 |
环境参数 | |
工作温度 | -15°C~50°C |
防护等级 | IP54 |
跌落 | 2m跌落 |
物理参数 | |
硬件模块 | 照明灯 |
重量 | 375g |
尺寸 | 194×61.5×76mm |
配套软件 | PC端:ThermoTools; 手机端:Thermography (iOS/Android) |
标准配置 | 主机, 腕带, 电源适配器, USB Type-C数据线, 资料下载卡, 快速操作指南, 质保卡, 出厂检验报告 |
选配件 | 三脚架 |
* 以上数据均为实验室特定测试环境下所得，但是受外部环境多重因素影响，您的测试结果可能有所不同。所有产品信息均以实物为准。制造商保留更改技术规格的权利，恕不另行通知或承担任何责任。
