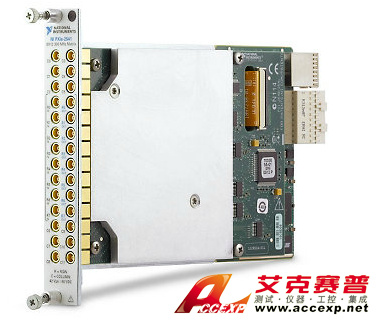

NI PXIe-2541 开关矩阵
名称：其他仪器与工具
品牌：
型号：
简介：NI PXIe-2541 开关矩阵是一款8x12开关矩阵，NI PXIe-2541 开关矩阵可路由高达300 MHz的RF信号。 NI PXIe-2541 开关矩阵采用非阻塞设计，使用户可以在开关矩阵内同时连接任意行或列，以实现测试系统的最...
申请服务
- 产品介绍
NI PXIe-2541 开关矩阵是一款8x12开关矩阵，NI PXIe-2541 开关矩阵可路由高达300 MHz的RF信号。 NI PXIe-2541 开关矩阵采用非阻塞设计，使用户可以在开关矩阵内同时连接任意行或列，以实现测试系统的最大灵活性。 NI PXIe-2541 开关矩阵模块上的隔离继电器可断开开关矩阵上未使用的部分，以维持300 MHz的RF性能和高隔离度。 NI PXIe-2540和NI PXIe-2541 开关矩阵具有的密度和带宽使其成为NI函数发生器和高速数字化仪之间路由信号的理想之选。
连接
PXIe-2540和PXIe-2541模块使用高密度按钮式MCX连接器，以实现离散但可控的连线。 NI提供MCX之间直接连接的电缆，并随附用于BNC、SMB和SMA连接的选件，以便于轻松访问数字化仪、函数发生器和其他RF发生器和分析仪。
矩阵扩展
对于更高通道数的应用，可将多个PXIe-2541模块相连接来创建8x24、8x36或更大的开关矩阵。 NI PXIe-2541 开关矩阵扩展需要8条MCX-MCX电缆，NI提供有0.15 m长的电缆，以最简化相邻模块间的连线。仪器设备有限公司为您简单介绍NI PXIe-2541 开关矩阵的技术参数及产品特点，如果您想对NI PXIe-2541 开关矩阵有更多的了解，欢迎致电长沙艾克赛普仪器设备有限公司，联系电话：0731-84284278 84284378。更多产品信息欢迎点击：www.hncsw.net。长沙艾克赛普仪器设备有限公司。
NI PXIe-2541 开关矩阵产品特点：
8x12 RF矩阵，可路由高达300 MHz的信号
NI PXIe-2541 开关矩阵可通过多个模块扩展至8x24、8x36及以上
350 MHz时的RF性能： 插入损耗<2.1 dB, isolation >75 dB（典型）
NI PXIe-2541 开关矩阵高达60 V或0.5 A
NI PXIe-2541 开关矩阵通过PXI背板进行触发
