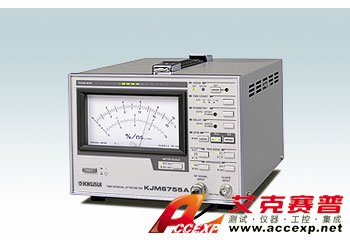

菊水KJM6755A抖晃测量仪
申请服务
- 产品介绍
菊水KJM6755A抖晃测量仪是一款可基于时间间隔分析器进行从RF到CLOCK测量和求取同等果和精度的时间间隔抖晃测量仪，它符合DVD Specifications for Read-Only Disc Ver1.0 （DVD-book） 中规定的测量方法。KJM6755A在抖晃测量中采用了专门的电路，与时间间隔分析器相比，产品价格大幅度降低。另外，菊水KJM6755A抖晃测量仪还装备有不仅可以进行限幅后的2值化信号测量，而且还可以进行限幅前RF信号中的抖晃测量的“对称追踪电路”，菊水KJM6755A抖晃测量仪可仅仅通过RF信号进抖晃测量的“PLL时钟脉冲再生电路”，菊水KJM6755A抖晃测量仪可从拾波器输出信号直接进行抖晃测量的“均衡器电路”。
※注：1信号输入时的PLL时脉冲再生电路的追踪频率为25〜30MHz。
菊水KJM6755A抖晃测量仪特长
•标准搭载有DVD标准速PLL,EQ
•对应时钟脉冲频率为25MHz〜150MHz的2信号试验
•可以输出主体部分再生的时钟脉冲信号和限幅以后的RF信号
•通过自动迟延，对RF后的时钟脉冲相位进行最佳管理
•通过LED监控器亮度显示抖晃分布
•可通过GPIB（选购件）进行全控和读回
菊水KJM6755A抖晃测量仪阵容
型号 规格
KJM6755A 采用符合DVD-book的时间间隔方式.信号输入时的PLL时脉冲再生电路的追踪频率为25〜30MHz.
KJM6755A WITH GPIB 采用符合DVD-book的时间间隔方式、标准搭载有DVD标准速PLL、EQ、对应时钟脉冲频率为25MHz〜150MHz的2信号试验、可以输出主体部分再生的时钟脉冲信号和限幅以后的RF信号、通过自动迟延，对RF后的时钟脉冲相位进行最佳管理、通过LED监控器亮度显示抖晃分布、可通过GPIB（选购件）进行全控和读回
菊水KJM6755A抖晃测量仪选购件 (关联产品)
OP01-KJM
[有源探头] 输入1MΩ、输出50Ω.（切实传输探测后的信号）、可从拾波器直接探测信号（可从40mVp－p 起使用）
