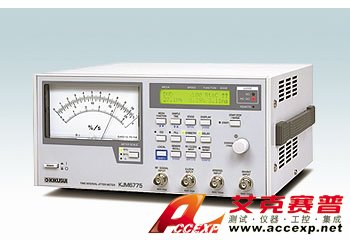

菊水KJM6775抖晃测试仪
申请服务
- 产品介绍
KIKUSUI菊水KJM6775可以进行RF to CLOCK抖晃、Bi-PHASE抖晃、WOBBLE抖晃的抖晃测量，在进行RF to CLOCK抖晃测量时，实现最高频率220MHz、最高74MPS的高速处理。该测量仪适合于高倍速光驱和下一代磁盘的抖晃测量。此外，该测量仪采用了这样的方式：通过将输入数据作为直方图积累起来，予以归类后进行数字运算，求出抖，所以，通过组合解除保险（arming）、解除保险迟延、禁止这3大功能，即可仅对单发和磁盘的某一部分进行运算。为了能在4.0MHz〜220MHz的范围内与各类媒体对应，可以追加用于对应倍速的测量。
KIKUSUI菊水KJM6775抖晃测试仪特长
•对应DVD／CD
•对应时钟脉冲频率为4.0MHz〜20MHz的2种信号试验
•最大74MSPS、最小分辨率为25ps的高规格
•搭载有Wobble抖晃测量功能、Bi-Phase抖晃测量功能
•CD标、2倍、4倍、8倍速、DVD标准、2倍速用PLL搭载有时钟脉冲再生电路
•搭载有DVD标准速均衡器电路
阵容
KIKUSUI菊水KJM6775抖晃测试仪型号 规格
KJM6775 对应DVD／CD. 对应时钟脉冲频率为4.0MHz〜20MHz的2种信号试验. 最大74MSPS,最小分辨率为25ps的高规格 .搭载有Wobble抖晃测量功能,Bi-Phase抖晃测量功能. CD标,2倍,4倍,8倍速,DVD标准,2倍速用PLL搭载有时钟脉冲再生电路. 搭载有DVD标准速均衡器电路.
> 使用说明书(英语)...
KJM6775 WITH GPIB 对应DVD／CD、对应时钟脉冲频率为4.0MHz〜20MHz的2种信号试验、最大74MSPS、最小分辨率为25ps的高规格、搭载有Wobble抖晃测量功能、Bi-Phase抖晃测量功能、CD标、2倍、4倍、8倍速、DVD标准、2倍速用PLL搭载有时钟脉冲再生电路、搭载有DVD标准速均衡器电路
> 使用说明书(英语)...
KIKUSUI菊水KJM6775抖晃测试仪选购件 (关联产品)
OP01-KJM
[有源探头] 输入1MΩ、输出50Ω.（切实传输探测后的信号）、可从拾波器直接探测信号（可从40mVp－p 起使用
