安泰 ATA-7000系列高压放大器
名称：其他仪器与工具
品牌：
型号：
简介：ATA-7000系列是一款理想的可放大交、直流信号的高压放大器。单端输出6kVp-p（±3kVp）高压，可以驱动高压型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择。技术参数带宽（-3dB）DC~100kHz输出电压...
申请服务
- 产品介绍

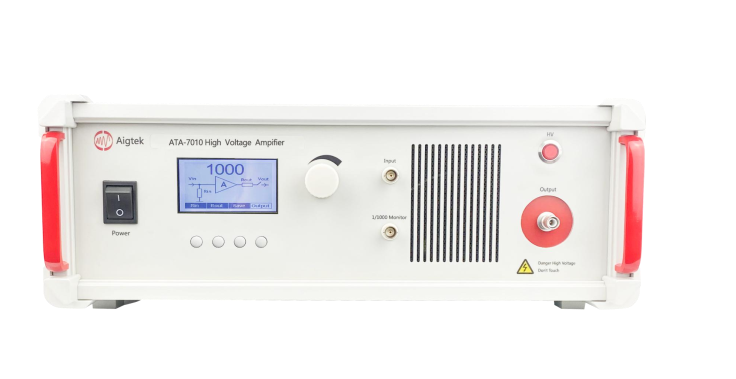

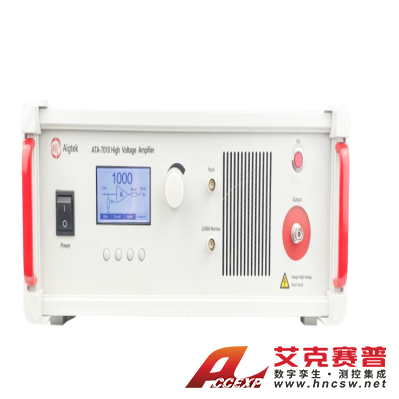

ATA-7000系列是一款理想的可放大交、直流信号的高压放大器。单端输出6kVp-p（±3kVp）高压，可以驱动高压型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择。
技术参数
带宽（-3dB）DC~100kHz
输出电压高达6kVp-p（±3kVp）
最大输出电流40mAp（更高电流可定制）
|
ATA-7010 |
ATA-7015 |
||
|
输出形式 |
单端输出 |
单端输出 |
|
|
带宽（-3dB） |
DC~100kHz |
DC~80kHz |
|
|
最大输出电压 |
2kVp-p（±1kVp） |
3kVp-p（±1.5kVp） |
|
|
最大输出电流 |
20mAp（DC~50Hz） |
20mAp（DC~50Hz） |
|
|
40mAp（>50Hz） |
40mAp（>50Hz） |
||
|
最大输出功率 |
40Wp |
60Wp |
|
|
保险丝 |
3A/250V |
4A/250V |
|
|
电压增益 |
x0~1000（1 step/10 step） |
x0~1000（1 step/10 step） |
|
|
负载RL上限 |
≥49.5kΩ（DC~50Hz） |
≥74.5kΩ（DC~50Hz） |
|
|
≥24.5kΩ（>50Hz） |
≥37kΩ（>50Hz） |
||
|
输出电阻 |
500Ω |
500Ω |
|
|
压摆率 |
≥445V/μs |
≥534V/μs |
|
|
输出电压误差 |
≤±1%@(DC，1kV) |
≤±1%@(DC，1.5kV) |
|
|
输入电阻 |
10kΩ |
||
|
电压监测 |
1000：1 |
||
|
输入幅度 |
0~10Vp-pMAX |
||
|
谐波失真（THD） |
≤1%@1kHz，1kVp-p |
||
|
输出电压零点漂移 |
≤±1V |
||
|
输出接口 |
SHV射频连接器 |
||
|
保护 |
过流保护 |
||
|
信号地 |
与机壳、电源线地相连 |
||
|
供电电压 |
AC220V±10%，50Hz |
||
|
工作温度 |
0℃~45℃ |
||
|
储存温度 |
-20℃~50℃ |
||
|
工作湿度 |
≤80%RH，无冷凝 |
||
|
尺寸（宽*高*深） |
440*163*565mm |
||
|
型号 |
ATA-7020 |
ATA-7025 |
ATA-7030 |
|
输出形式 |
单端输出 |
单端输出 |
单端输出 |
|
带宽（-3dB） |
DC~30kHz |
DC~10kHz |
DC~5kHz |
|
最大输出电压 |
4kVp-p（±2kVp） |
5kVp-p（±2.5kVp） |
6kVp-p（±3kVp） |
|
最大输出电流 |
15mAp（DC~50Hz） |
15mAp（DC~50Hz） |
15mAp（DC~50Hz） |
|
30mAp（>50Hz） |
30mAp（>50Hz） |
30mAp（>50Hz） |
|
|
最大输出功率 |
60Wp |
75Wp |
90Wp |
|
保险丝 |
4A/250V |
4A/250V |
4A/250V |
|
电压增益 |
x0~1000（1 step/10 step） |
x0~1000（1 step/10 step） |
x0~1000（1 step/10 step） |
|
负载RL上限 |
≥132.33kΩ（DC~50Hz） |
≥165.17kΩ（DC~50Hz） |
≥198.5kΩ（DC~50Hz） |
|
≥65.67kΩ（>50Hz） |
≥81.8kΩ（>50Hz） |
≥98.5kΩ（>50Hz） |
|
|
输出电阻 |
1kΩ |
1.5kΩ |
1.5kΩ |
|
压摆率 |
≥267V/μs |
≥112V/μs |
≥67V/μs |
|
输出电压误差 |
≤±1%@(DC，2kV) |
≤±1%@(DC，2.5kV) |
≤±1%@(DC，3kV) |
|
输入电阻 |
10kΩ |
||
|
电压监测 |
1000：1 |
||
|
输入幅度 |
0~10Vp-pMAX |
||
|
谐波失真（THD） |
≤1%@1kHz，1kVp-p |
||
|
输出电压零点漂移 |
≤±1V |
||
|
输出接口 |
SHV射频连接器 |
||
|
保护 |
过流保护 |
||
|
信号地 |
与机壳、电源线地相连 |
||
|
供电电压 |
AC220V±10%，50Hz |
||
|
工作温度 |
0℃~45℃ |
||
|
储存温度 |
-20℃~50℃ |
||
|
工作湿度 |
≤80%RH，无冷凝 |
||
|
尺寸（宽*高*深） |
440*163*565mm |
||
