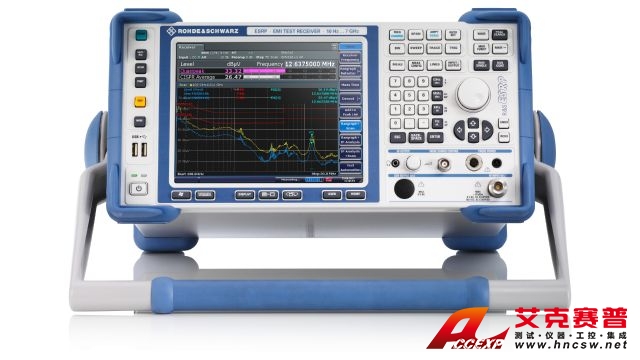

R&S罗德与施瓦茨 ESRP3 EMI电磁干扰测量接收机,频率范围 9kHz to 3.6GHz

产品简介:

主要特点EMI 测试接收机与信号/频谱分析仪集于一体加权检波器:PK+、QPK、CISPR 和 RMS 平均值 (CISPR 16-1-1) 分辨率带宽符合 CISPR 16-1-1 和 MIL-STD 标准预选和前置放大器基于 FFT 的快速时域扫描 专用于执行可靠、稳健的预一致性和诊断测量 R&S ESRP EMI 测试接收机专用于开发阶段...

关注领取礼品

详细介绍

主要特点

  • EMI 测试接收机与信号/频谱分析仪集于一体
  • 加权检波器:PK+、QPK、CISPR 和 RMS 平均值 (CISPR 16-1-1)
  • 分辨率带宽符合 CISPR 16-1-1 和 MIL-STD 标准
  • 预选和前置放大器
  • 基于 FFT 的快速时域扫描

专用于执行可靠、稳健的预一致性和诊断测量

R&S ESRP EMI 测试接收机专用于开发阶段的诊断测量和预一致性测量,以便产品准备好接受最终的认证测试。在 10 Hz 至 7 GHz 的频率范围内,接收机使用传统的步进式频率扫描或基于 FFT 的时域扫描(可大幅加快测量)测量电磁干扰。R&S ESRP 也可作为功能全面、强大的信号与频谱分析仪,并适用于实验室应用。R&S ESRP 配备触摸屏和直观的菜单结构,易于在任何模式下进行操作。


特性和优点


复杂的预一致性测量

符合商业和军事标准的干扰测量

  • 检波器符合 CISPR 16-1-1 标准:准峰值、CISPR 平均值、RMS 平均值
  • 6 dB 带宽符合 CISPR 16-1-1 标准:200 Hz、9 KHz、120 kHz 和 1 MHz
  • 6 dB 带宽符合 MIL-STD-461 和 DO-160 标准:10 Hz、100 Hz、1 kHz、10 kHz、100 kHz 和 1 MHz

针对重复频率为 10 Hz 和更高频率的脉冲提供符合标准的结果。




基于 FFT 的时域扫描

时域扫描加快测量

  • 相比传统方法,能够显著加快测量
  • 延长测量时间,便于可靠地检测窄带、间歇干扰信号或单独脉冲



强大的测量和分析功能

  •  自动测试序列,涵盖预览测量、数据简化以及最终测量
  • 同步显示最多六个迹线和四个条形图
  • 预设天线系数和用户创建的转换因子集
  • 符合商用标准的 EMI 限值线库,具有快捷编辑器
  • 使用 R&S ELEKTRA 软件的远程控制测量和自动化 EMI 测试程序
  • 中频分析和适合一般实验室应用的广泛分析功能
  • 跟踪源



操作简单

  •  带有撤消/重做功能的触摸屏用户界面
  •  一目了然的扫描设置表格
  •  集成式联机帮助
  •  将结果和仪器设置保存到内部或外部媒介
  •  可移动硬盘驱动器 (HDD) 或固态驱动器 (SSD) 以保护测试数据的机密性
  •  通过 GPIB 或 LAN 远程控制
  •  LabView、LabWindows/CVI、VXI Plug & Play 驱动程序
  •  免费固件更新——始终与最新技术发展保持同步



 同样非常适合移动应用

  • 坚固的紧凑型设计,提供可选的加固外壳 (R&S FSV-B1);
  • 适用于外场应用的直流电源 (R&S FSV-B30) 和外部电池盒 (R&S FSV-B32);
  • 耐高振和冲击负荷的可移动固态驱动器 (SSD) (R&S ESRP-B18);




可用型号

  • R&S ESRP3 EMI 测试接收机 订单号码 1316.4500.03 频率范围 :  9 kHz 至 3.6 GHz
  • R&S ESRP7 EMI 测试接收机 订单号码 1316.4500.07 频率范围 : 9 kHz 至 7 GHz

    可用选项

  • R&S FSV-B1 ; 描述 :加固外壳
  • R&S ESRP-B2 ; 描述 :Preselection and RF Preamplifier
  • R&S FSV-B4 ; 描述 :OCXO,精密参考频率
  • R&S FSV-B4 订单号码 1310.9522.03 描述 :OCXO,精密参考频率稳定性
  • R&S FSV-B9 ; 描述 :跟踪源,100 kHz 至 4 GHz/7 GHz
  • R&S ESR-B10 订单号码 1310.9551.03 描述 :外部发生器控件
  • R&S ESRP-B18 订单号码 1316.3555.03 描述 :固态驱动器(SSD,可移动)
  • R&S ESRP-B19 订单号码 1316.3561.03 描述 :备用硬盘驱动器(HDD,可移动)
  • R&S FSV-B22 ; 描述 :前置放大器,9 kHz 至 4 GHz/7 GHz
  • R&S ESRP-B29 ; 描述 :频率扩展,10 Hz,包括按十进位步进的 EMI 带宽
  • R&S FSV-B30 ; 描述 :适用于 12 V/24 V 电源电压的直流电源
  • R&S FSV-B32 ; 描述 :锂离子电池盒(需要 R&S FSV-B30 和 R&S FSV-B34)一般分析产品描述
  • R&S ESRP-K53 ; 描述 :Time Domain Scan
  • R&S ESRP-K56 ; 描述 :中频分析通用附件产品描述

  • 技术参数

    频率
    频率范围R&S ESRP39 kHz 至 3.6 GHz
    R&S ESRP3(R&S ESRP-B29 选件)10 Hz 至 3.6 GHz
    R&S ESRP79 kHz 至 7 GHz
    R&S ESRP7(R&S ESRP-B29 选件)10 Hz 至 7 GHz
    电平
    最大输入电平AC耦合50V
    DC耦合0V
    最大射频电平(连续波)射频衰减 ≥ 10 dB;
    关闭射频前置放大器
    射频衰减 ≥ 10 dB;
    开启射频前置放大器
    30 dBm (= 1 W)23 dBm (= 0.2 W)
    最大脉冲电压射频衰减 ≥ 10 dB150 V
    R&S授权代理商Euttest.com
    最大脉冲能量射频衰减 ≥ 10 dB; 10 μs1 mWs
    1 dB 压缩射频衰减 0 dB;
    关闭射频前置放大器以及预选
    +3 dBm,标称值
    中频及分辨率带宽
    分析仪模式(频跨 ≥ 10 Hz)以及接收机模式10 Hz 至 10 MHz (–3 dB),在 1/2/3/5/10 步长中
    分析仪以及接收机模式200 Hz、9 kHz、120 kHz (–6 dB)、
    1 MHz(脉冲带宽)
    带 R&S ESRP-B29 选件(在分析仪以及接收机模式下)增加 10 Hz 至 100 kHz
    (–6 dB),在十进位步长中
    预选(R&S ESRP-B2 选件)在分析仪模式下可关闭16 个固定滤波器
    前置放大器
    (R&S ESRP-B2 选件)
    可开启/关闭1 kHz 至 7 GHz,20 dB 增益,标称值
    测量时间分析仪模式(扫描时间)
    频跨 = 0 Hz1 μs 至 16 000 s
    频跨 ≥ 10 Hz(扫描)1 ms 至 16 000 s
    频跨 ≥ 10 Hz (FFT)7 μs 至 16 000 s
    接收机模式(步进式频率扫描)50 μs 至 100 s(根据频率)
    接收机模式(时域扫描)50 μs 至 100 s(根据频率子范围)
    频率步长接收机模式(步进式频率扫描)最低 1 Hz
    接收机模式(时域扫描)0.25 × 中频带宽
    检波器接收机模式最高峰值、最低峰值、准峰值、均方根值、平均值、具有计量时间常数的平均值(CISPR 平均值)、RMS 平均值 (CISPR-RMS)
    显示平均噪声电平 (DANL)接收机模式,标称值,平均值检波器 (AV),射频衰减 0 dB,端接 50 Ω
    关闭射频前置放大器
    500 MHz,带宽 120 kHz< 6 dBμV
    3 GHz,带宽 1 MHz< 17 dBμV
    开启射频前置放大器
    500 MHz,带宽 120 kHz< –7 dBμV
    3 GHz,带宽 1 MHz< 5 dBμV
    扫描(迹线)点的数量
    分析仪模式(标准)101 至 32 001
    分析仪模式 (EMI)101 至 200 001
    接收机模式最大 4 000 000
    总体测量不确定性连续波信号,电平 0 dB 至 –70 dB(低于参考电平),S/N > 20 dB,自动扫描时间,射频衰减 10 dB、20 dB、30 dB、40 dB,开启预选,频跨/RBW <100,95% 置信度,+20°C 至 +30°C
    9 kHz ≤ f < 3.6 GHz0.47 dB
    3.6 GHz ≤ f ≤ 7 GHz0.57 dB
