艾克赛普 Chroma 7020 能源回收式电池模组测试系统
名称：其他仪器与工具
品牌：
型号：
简介：艾克赛普 Chroma 7020 能源回收式电池模组测试系统是专门为二次电池组测试而开 发的高精密设备，适合用于电池组续航力试验、 产品进出货检验、设计验证研究、电池组生产线 上容量学习(Learning)与测试等用途。 鉴于能源议题，绿能...
申请服务
- 产品介绍
艾克赛普 Chroma 7020 能源回收式电池模组测试系统系统应用
|
应用领域
|
系统功能
|
艾克赛普 Chroma 7020 能源回收式电池模组测试系统能源回收最佳化利用
-

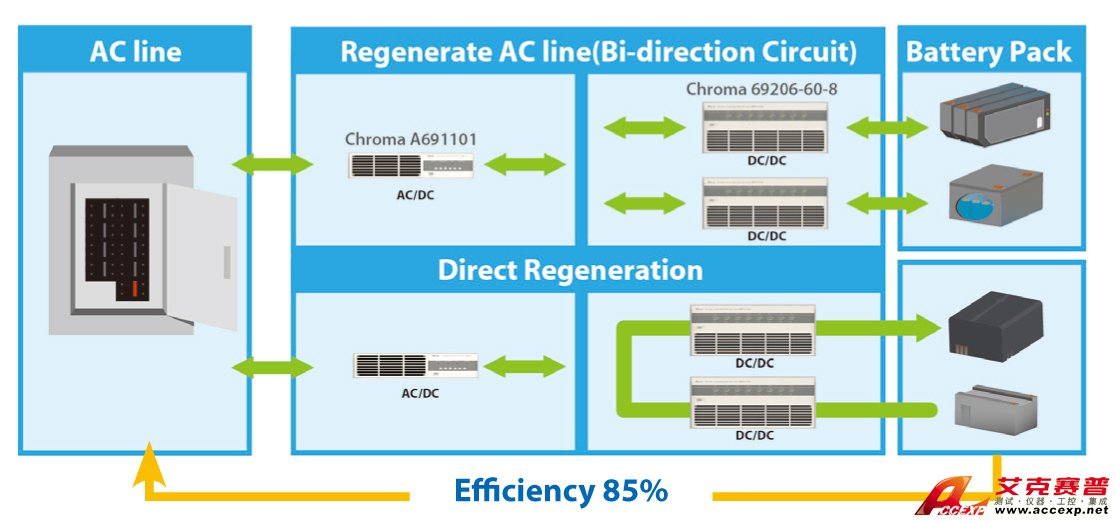

电池组放电时的能量回收最佳化利用

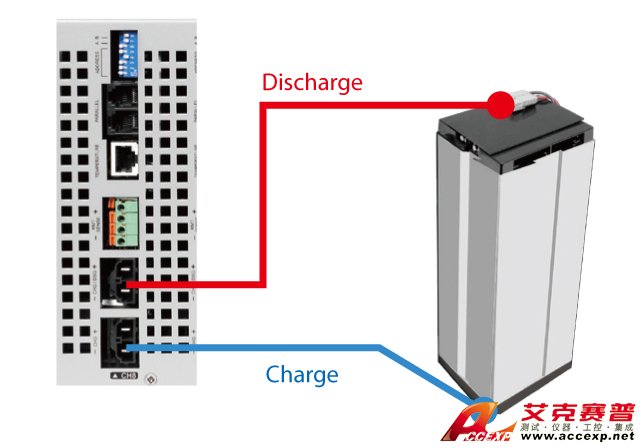

- 直接回收: 将放电中的电能转移到需要充电的电池组
- 电网回收: 有多余电能回收到电网 - 可回收能源设计，不会产生巨大的热能消耗
- 使用者可节省设备与环境降温的空调费用
- 设备回馈电网电流总谐波失真低于5%
- 额定功率下，功率因素大于0.9

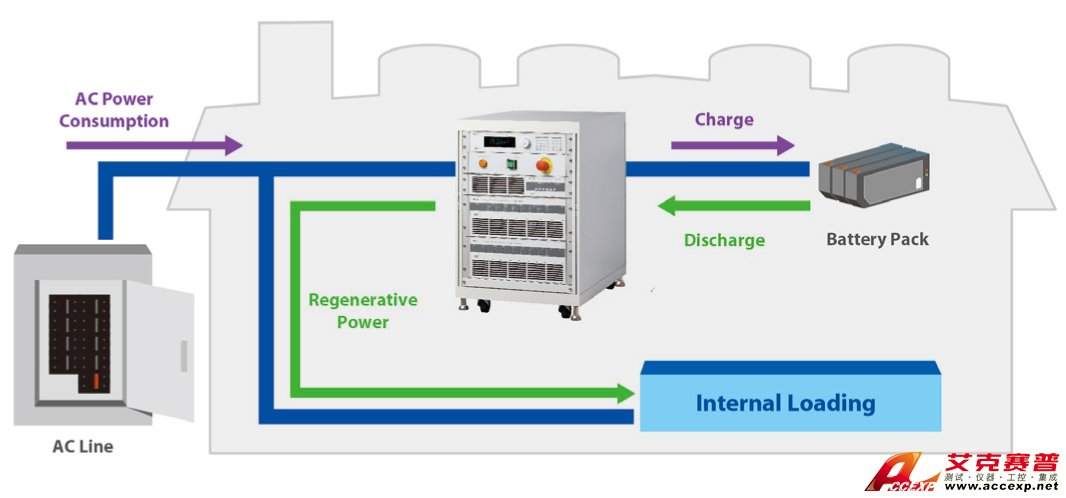

- 回收电能厂内可直接利用
- 当放电于额定功率20%以上时，回收效率可达约85%
艾克赛普 Chroma 7020 能源回收式电池模组测试系统简易的并联控制方式

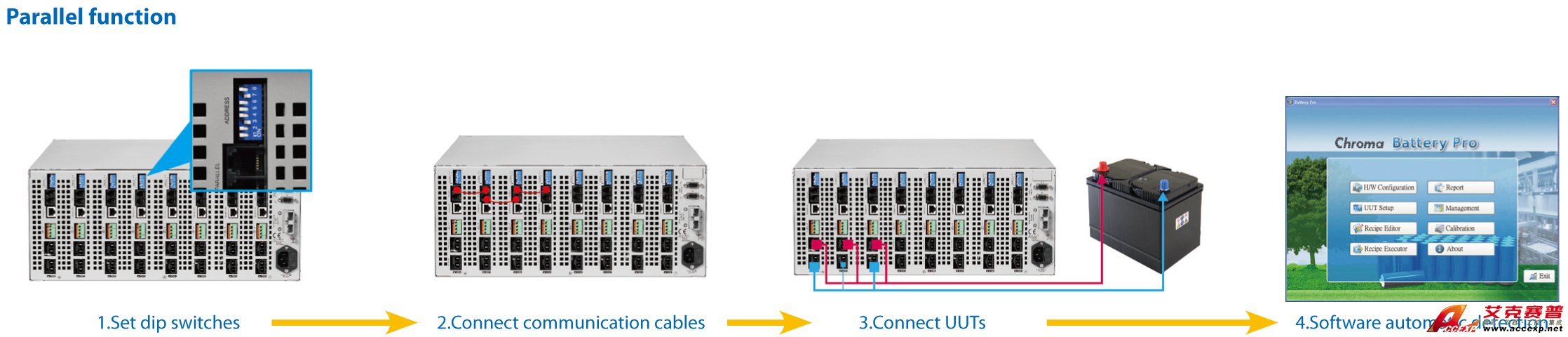

简易的并联方式，增加使用者应用弹性，最多可并联60通道。

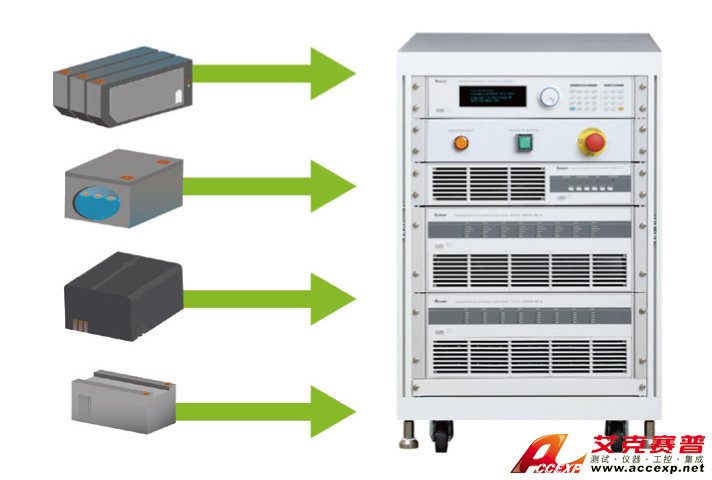

透过并联功能可支援多种不同功率的待测物

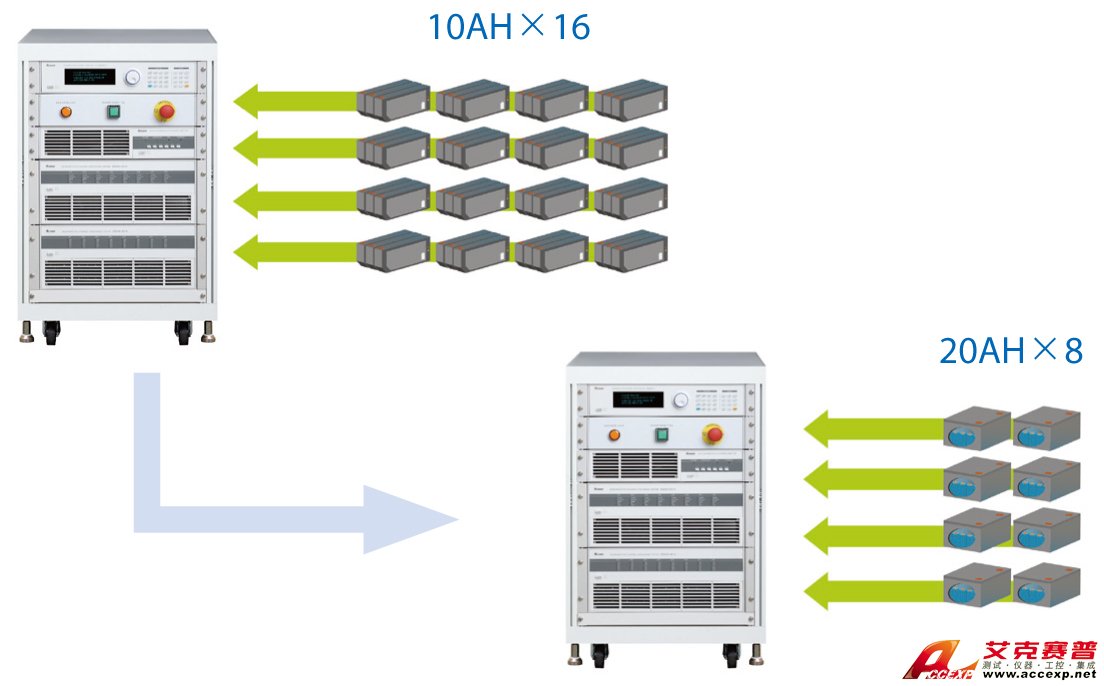

设备透过并联功能即可测试不同容量的待测物，不需要更换设备。 电池模组厂商产品有大容量与小容量多种形式，若购买大功率设备，遇到小 容量电池组测试时，量测精度明显不足；使用并联方式测试，电池组测试可 依实际容量来设定通道并联使用，不会有精度不符需求的问题。
艾克赛普 Chroma 7020 能源回收式电池模组测试系统工况模拟
电池组的使用方式都是快速与不规格的电流状态，透过工况模拟，电池组 的使用状态才能真实的反应在电池上。

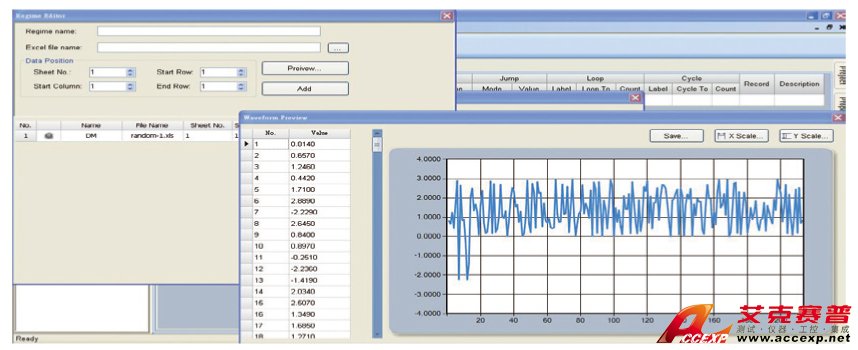

- 模拟电池实际使用的动态充放电波形，在此动态电流模式下(Waveform)，最大放电与最大充电电流切换时间仅需要10ms
- 工步可设定读取指定电脑内存放电流波形的Excel档案
- 每通道可储存720000点, 进行长时间动态测试
- 时间间隔：10ms~100s

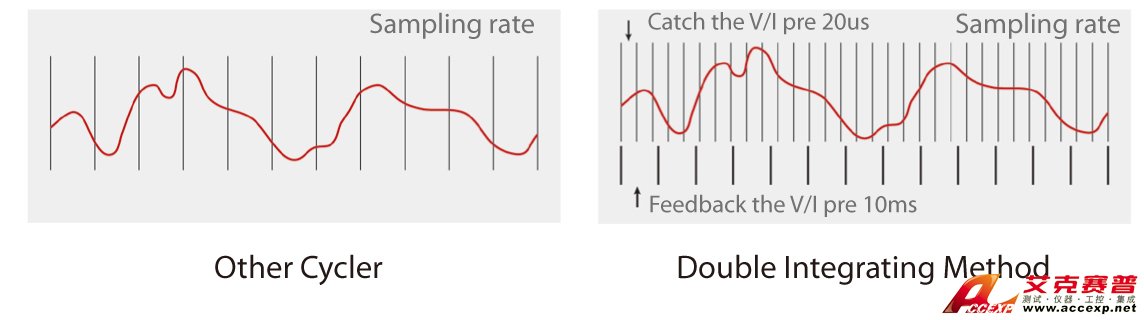

高频取样量测技术(更精准容量测试)
一般电池测试机，使用电脑软件中依据电流值计算电量。因为资料传输技 术有瓶颈，传输的速度有限制，针对动态电流的容量计算，误差就会很 大。Chroma 藉由提高V/I 取样率，并透过两次积分法，提供更佳精准的容 量计算，电流变化时的资料不遗漏，不受资料传输速率影响。
- V/I 取样率 – 50KHz (每20us取样一点)
-
分段积分模式运算
： 对 I 积分 – 电容量
： 对 V x I 积分 – 能量
艾克赛普 Chroma 7020 能源回收式电池模组测试系统系统特色
|
独立通道
运行模式
截止条件
保护条件
测试纪录
|
节省空间 无段转载

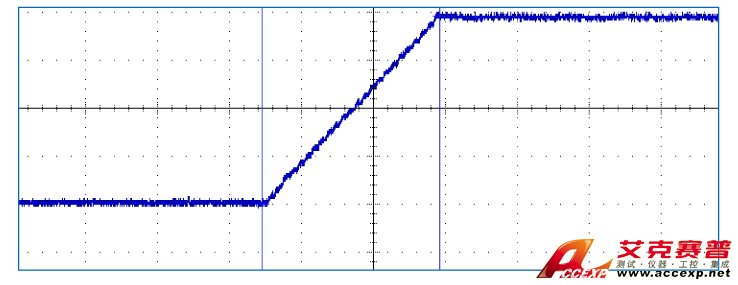

动态反应时间

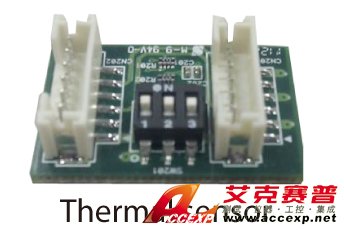

温度量测
充放电接头可分离
断电复归 |
艾克赛普 Chroma 7020 能源回收式电池模组测试系统自动测试系统软体平台
Chroma 17020测试系统的软体平台Battery Pro，符合二次电池组的各项测试需求，具备高度的稳定性与安全性，并具备断电资料保存回复功能，防范 任何资料遗漏的可能性。
友善的使用介面
- 多语系介面：支援繁中／简中／英文三种语言介面
- 即时监控：系统测试状态即时浏览，无须等待，通道资料与系统整合资料可同时浏览
- 图示管理：通道测试状态透过不同图示管理，一目了然，易看易懂易了解，立即对照状态说明，了解测试状态
- 使用权限设定：可设定使用者操作权限，方便管理
- 故障纪录追踪：独立纪录通道异常状态
工步编辑
- 可编辑255个充放电条件
- 具备双层回圈功能(Cycle & Loop)，每层可设定9999个回圈
- 可编辑动态充放电波形
- 可编辑各种充放电条件(定电压/定电流/定功率/定电压-限电流/动态电流/直流内阻)
- 截止条件: 时间/电量/电压/电流/温度
- 条件完成动作: 下一步/结束/跳到某一步/静置
报表精灵和统计报告
- 可自定义报表格式
- 可产出 PDF、CSV、XLS 档案格式
- 具备报表绘图功能
- 报表分析功能: 使用者可自行决定X与Y轴的参数，产出符合需求的测试报表，不需透过文书软体产出报表
- 可产出通道报表与截止报表
- 可产出寿命测试报表 (Life-cycle report)、容量- 电压比对报表(Q-V report)，充放电测试报表(V/I/T-time report)等

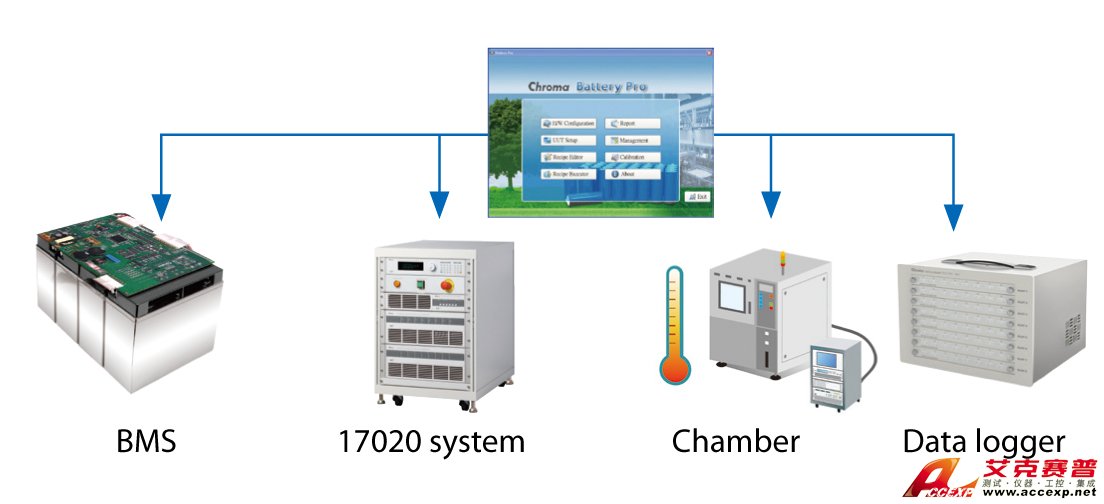

系统整合
- 透过软体可整合恒温恒湿箱，配合充放电测试做同步设定条件
- 透过软体可整合资料收集器，在充放电过程中，读取多组的电压与
- 温度纪录，其条件可转成保护启动条件或截止条件
- 透过软体可整合通讯介面装置，在充放电过程中，读取多组的电池管理系统(BMS)的数据，其条件可转成保 护启动条件或截止条件
- 温度多功能记录器Model 51101-64，可量测电压与温度
Chroma资料记录器：

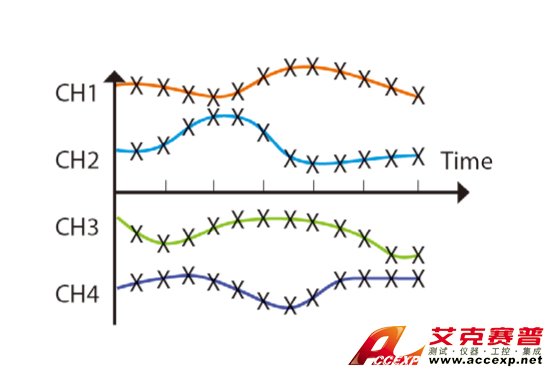

固定的通道资料撷取速度
单一通道资料撷取率 = 定值
最小取样时间：200ms

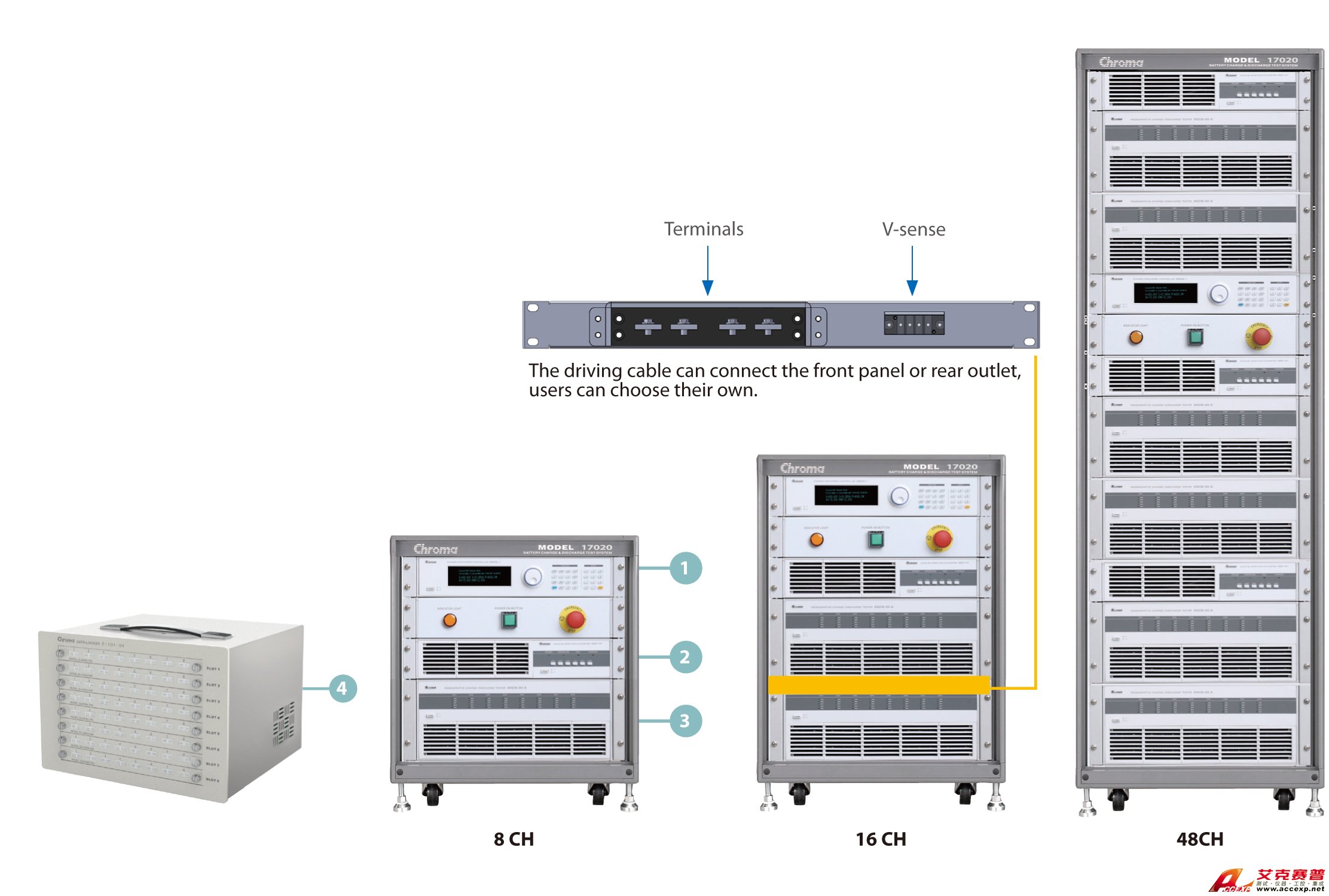

艾克赛普 Chroma 7020 能源回收式电池模组测试系统高性能硬体设备

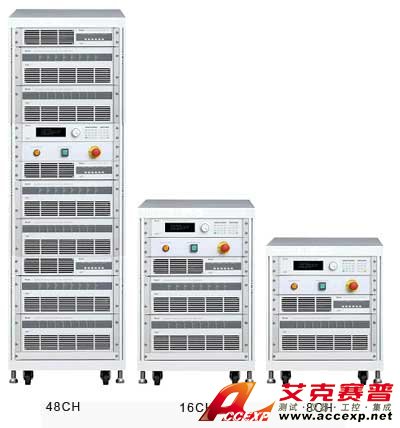

可依照使用者需求，调整不同的系统配置，可以扩充通道数目，最多可同时控制60个通道。
- 电池充放电控制器: Model 69200-1
- 交直流双向转换器: Model A691101
- 可回收充放电测试仪: Model 69200系列
- 温度/多功能记录器(选购): Model 51101-64

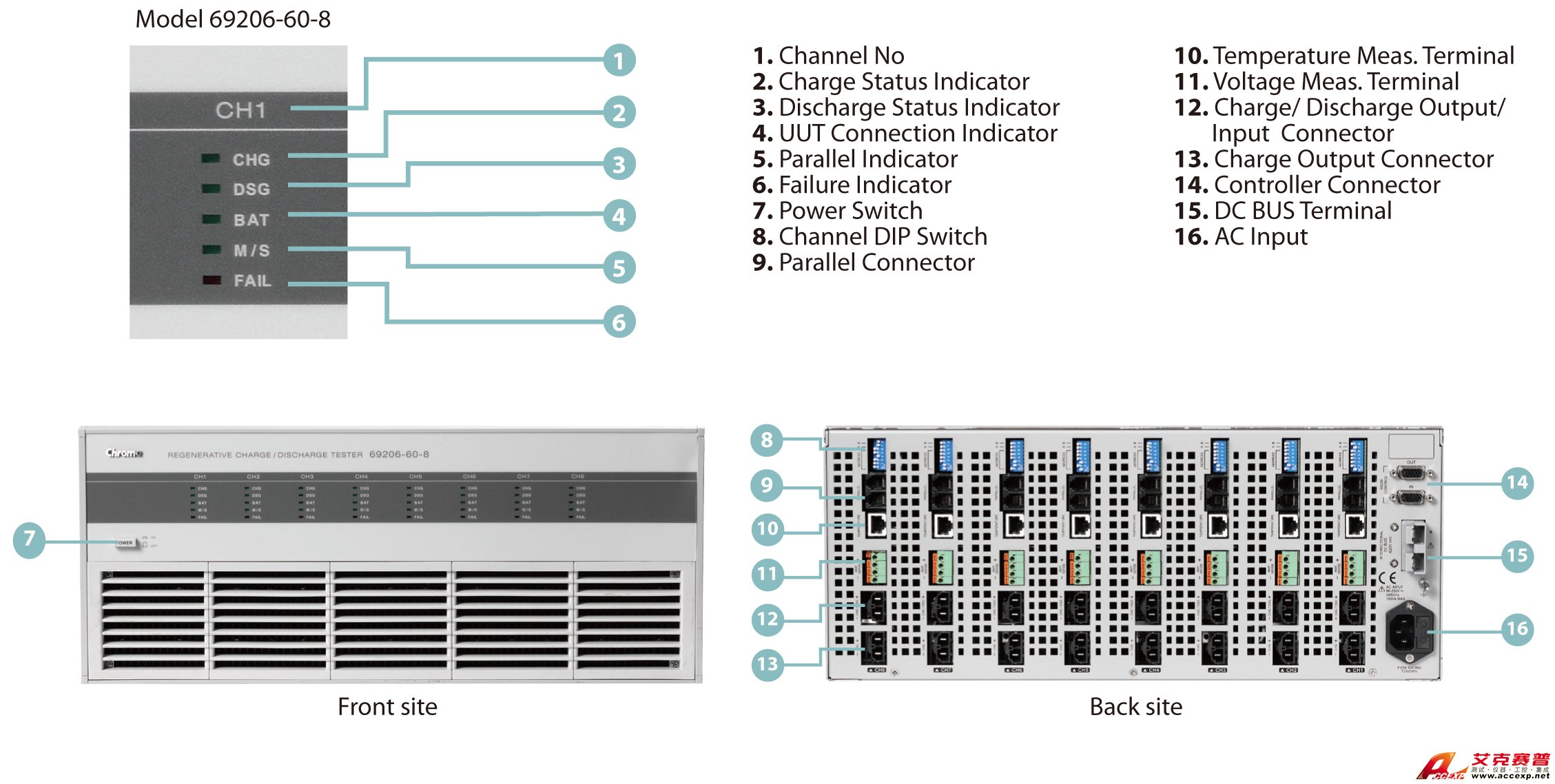

艾克赛普 Chroma 7020 能源回收式电池模组测试系统可回收充放电测试仪面板说明
|
1. 通道标示 2. 充电状态指示灯 3. 放电状态指示灯 4. 待测物连接状态指示灯 5. 并联状态指示灯 6. 异常状态指示灯 7. 电源开关 8. 通道定址开关 |
9. 并联连接接头 10. 温度量测端子 11. 电压量测端子 12. 充电／放电输出入连接器 13. 充电输出连接器 14. 控制器通讯介面连接器 15. DC BUS端子 16. AC输入端子 |
