Tektronix VM6000 自动视频测量系统

Tektronix VM6000 自动视频测量系统价格优惠
产品名称与编号:Tektronix VM6000 自动视频测量系统http://www.hncsw.net/product/teter-tool/10938.html。
所属类别与网址:其他仪器与工具|http://www.hncsw.net/product/teter-tool/
产品电话与品牌:Tektronix VM6000 自动视频测量系统销售电话:0731-8428427858

产品详细说明:

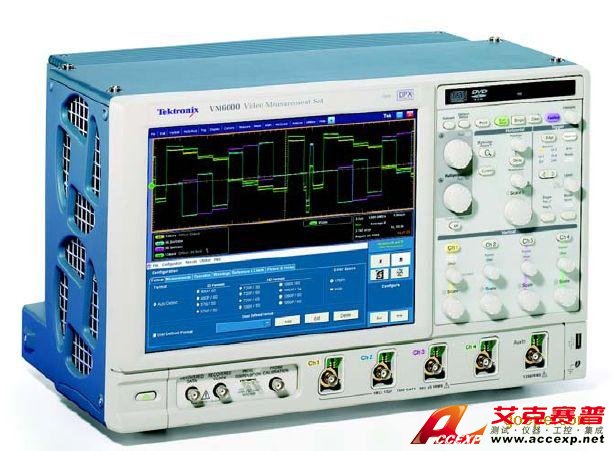

Tektronix VM6000 自动视频测量系统支持SDTV、HDTV和RGBHV分量模拟格式,并提供图像、矢量和波形显示,同时具有高达1GHz的带宽,4个通道的DPO 功能,可完成PC图形器件的自动VESA符合性测试,具有提供测试报告的自动报告发生器。
Tektronix VM6000 自动视频测量系统
Tektronix VM6000 自动视频测量系统特点:
自动HDTV 视频设备的自动测试
PC图形器件的自动VESA符合性测试
多媒体PC 的自动测试
快速、准确和可靠的视频测量
全面的模拟分量视频信号分析
支持SDTV、HDTV和RGBHV分量模拟格式
提供图像、矢量和波形显示
提供配套的测试信号包
节省时间的实用测试工具
合格/ 不合格的容限测试
提供测试报告的自动报告发生器
提供视频测量附件
具有高达1GHz的带宽,4个通道的DPO 功能
大型的12.1英寸XGA触屏式显示器
GPIB 遥控功能
LAN 连通性
提供CD-R/W 驱动器 (DVD 只读)
Pinpoint™ 精确定点) 触发功能
提供多种专业技术的软件选项:抖动和定时测量、功率测量、串行数据、以太网和USB2.0 符合性测试
应用
设计验证
标准符合性测试
质量控制
安装和故障排除
自动生产测试
视频系统测试
VM6000 是泰克公司新推出的一款自动视频测试系统,可用于消费HDTV、PC图形设备(例如数字机顶盒、多媒体PC、图形卡等)和视频半导体器件的自动测试。 VM6000 能够满足工程技术人员为数字家庭开发和配置下一代视频设备的需求。它在测量速度、准确性和可靠性等各个方面具有卓越、超群的性能,这使得VM6000 成为业内用于视频产品设计验证、质量控制和自动测量系统应用的最佳选择。
与常规仪器不同的是,VM6000将信号采集硬件、优化的视频测量算法、测试信号文件和各种测试附件整合在一体化的测试系统解决方案中。以前在进行 视频产品验证测试时,往往需要耗费几个小时甚至几天才能完成,现在使用VM6000仅需几秒或几分钟即可完成。VM6000具有即插即用的视频测量功能, 即便是不熟练的操作人员也能快速地对被测设备的视频输出信号质量作出可靠的评定。它还能对被测信号是否符合相关标准和规范作出直观的合格或不合格的测试结 果报告,提供清晰可辨的信号的失真显示,可用于更深入的分析。
VM6000 可作为独立的自动视频分析仪使用,它支持SD、HDTV和PC图形信号格式。它具有高达1GHz 的信号带宽和5GS/s的采样速率,因而它能够很好地满足高分辨率HDTV和高频PC图形视频信号的测量需求。利用选件S D 和H D ,VM6000 支持各种传统的DTV 格式,从480i 至1080p,无论是RGB 还是YPbPr色域等,均可进行测量。利用选件VGA,则可支持各种通用的模拟RGBHV 信号分辨率,从640×480p到2048×1536p,屏幕刷新速率从60Hz 直至100Hz。
作为模拟分量视频信号分析的最终解决方案,VM6000具有视频保真度、信号质量和标准符合性的全面特性。利用它的选件,VM6000能够自动评定 视频信号的符合性,它支持的视频标准有:EIA-770.x、SMPTE-274M、296M 和VESA VSIS标准。在对传统的"TV"信号保真度进行评测时,它使用业内公认的测量参数,可以自动进行大约150个单项测量,并在不到20 秒的时间内完成。在对PC 图形信号信号保真度进行评测时,VM6000可以按照VSIS 测试规程对RGB视频和HV 同步测量参数进行测量。VM6000能够预先加载基准文件和容限测试文件,以便进行合格/ 不合格的质量评价,它适用于DMT、CVT 或GTF 定时标准。
Tektronix VM6000 自动视频测量系统

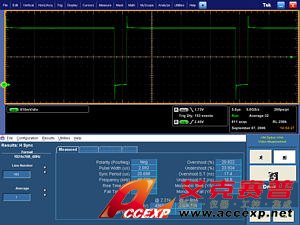

简明的合格/ 不合格 (Pass-Fail) 的测试结果显示。
作为一款集成的信号分析仪,可以将VM6000当作一款独立的QA工作站配备到生产线上。与模块式测试系统不同,VM6000不需要大量繁琐的编 程、复杂的系统查错或者成本高昂的测试工程支持。利用标准化的测试功能将整合的合格/不合格容限测试和文档编制实用程序与分布式的设计、供应和生产组织结 合在一起。采用VM6000,能够可靠地取得精确的测试结果、并可以十分方便地进行复制。同时它还具有强大的通信能力,便于在全球的工程技术组织、生产组 织和销售商之间建立联系,从而进一步提高产品的质量。
VM6000 的这些特有的功能使它能够进行深入的信号分析、加快产品开发,确保新的产品设计符合相应的标准。它所具有的快速、准确和客观的视频测量,使生产制造商确信 他们提供的HDTV或PC图形视频信号质量能够适应当今高性能的显示器的挑战,并且能够清晰地分辨出输入信号和显示器件损伤之间的差异。
配置方便,操作容易
VM6000 提供了直观的、基于Windows的配置菜单和测量菜单,因此使用十分方便,几乎可以不必对操作人员进行培训。它配备的12.1英寸 (307mm) 彩色显示器为波形测量和测量结果提供了清晰明亮的显示,用户能够非常方便地进入到逻辑排列的菜单,并能使用鼠标和触及屏幕的方式经由无线按钮实现菜单选 择。

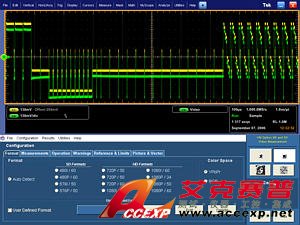

信号格式配置菜单 (选件SD 和HD)。
在VM6000中,完全消除了复杂的仪器设置、繁琐的算法选择和编程以及其它种种不受欢迎的视频测量步骤。它的配置十分简单,既可以自动选择视频格 式,也可以用手动方式单个选择视频格式,而后从屏幕菜单中选择测量参数,取消了复杂的仪器设置、冗长乏味的手动测量以及耗费时间的结果校正。可以很容易保 存这些测试配置,并可重新调用或拷贝,这样能够进一步简化多种格式视频器件的测试过程。如果用户要求进行手动测量,只需退出自动测量应用程序而后进入全特 性的示波器操作。
支持SD、HDTV 和RGBHV 模拟分量视频格式
VM6000的配置十分灵活方便,利用它的各种选件,可以把它配置为模拟分量SDTV、HDTV 和RGBHV 视频格式的任意组合。由于它能够支持众多的视频格式,因而可以自动测试数字机顶盒、视频半导体器件、DVD 播放器、PC 图形卡和其它消费视频设备。
在User Defined Formats (用户定义格式)中,用户只需键入用户设定的定时参数即可对非标准格式进行测试。VM6000可以支持独特的格式和尚未定义的格式。
VM6000 的支持格式
选件
信号格式 垂直 色域 同步选项
刷新频率
            RGB YPbPr Y/G 复合同步在通道4 单独的H 和V
SD 480i 59.94/60 Hz
576i 50 Hz
480p 59.94/60 Hz
576p 50 Hz
HD 720p 30/50/59.94/60 Hz
1080i 50/59.94/60 Hz
1080p 24/50/59.94/60 Hz
在用户定义的格式菜单中支持非标准的HD 格式。如果SD 可以使用,那么也
支持用户定义的SD 格式。
VGA 640×480p 60,72,75,85,100,120 Hz
800×600p 60,72,75,85,100,120 Hz
1024×768p 60,72,75,85,100,120 Hz
1280×1024p 60,70,75,85,100,120 Hz
1600×1024p 60,70,75,76,85,100 Hz
1920×1080p 50, 60,75,85,100 Hz
1920×1200p 60, 75, 76, 85, 100 Hz
1920×1440p 60, 75, 85 Hz
2048×1536p 60, 75, 85 Hz
2048×2048p 60 Hz
通过用户定义格式可以支持其它逐行RGBHV 格式和垂直扫描频率。


注:同步测试夹具(012-1664-00)支持"分离的行场同步"操作。
与HDTV和高分辨率PC图形信号相匹配的带宽和取样率
VM6000 使用数字荧光示波器平台作为信号采集和分析的基础。利用已被证明的高速测量基础结构, 泰克公司的VM6000 超越了当前视频分析仪的局限性,可以满足视频行业的需求。VM6000在其4 个测量通道中,提供了超出1GHz的信号带宽和5GS/s 的最大实时取样率-这对于评测频率响应仅为60MHz 的HDTV 信号或者频率响应为350MHz 的PCF VESA信号应当是没有问题的。仪器的高取样率和极低的底噪声(n o i s e floor)使得噪声测量具有很高的精度,这样高的精度在以前的HDTV 信号中是不可能的。典型的VM6000 上升时间仅为225ps,它具有优良的时基性能,使它完全能够满足EIA-77O和SMPTE 274M和VESA标准的要求,从而可以测量这类信号的同步时间和上升时间。VM6000还具有标准10M(4个通道)的记录长度和高取样率,因而它的测 量结果仅有极小的时间滞后。VM6000 使用数字荧光示波器平台作为信号采集和分析的基础。利用已被证明的高速测量基础结构, 泰克公司的VM6000 超越了当前视频分析仪的局限性,可以满足视频行业的需求。VM6000在其4 个测量通道中,提供了超出1GHz的信号带宽和5GS/s 的最大实时取样率-这对于评测频率响应仅为60MHz 的HDTV 信号或者频率响应为350MHz 的PCF VESA信号应当是没有问题的。仪器的高取样率和极低的底噪声(n o i s e floor)使得噪声测量具有很高的精度,这样高的精度在以前的HDTV 信号中是不可能的。典型的VM6000 上升时间仅为225ps,它具有优良的时基性能,使它完全能够满足EIA-77O和SMPTE 274M和VESA标准的要求,从而可以测量这类信号的同步时间和上升时间。VM6000还具有标准10M(4个通道)的记录长度和高取样率,因而它的测 量结果仅有极小的时间滞后。
全面的模拟分量视频信号分析
VM6000 提供了强大的自动视频测量功能,它能够全面地反映被测信号的保真度和模拟分量信号的符合性。对大约150个单项测量进行参数分类,以视频信号幅度、定时和 噪声失真等特性来全面描述,这样便于理解、查寻故障和实现最佳设计。凭借如此广泛和全面的信号分析,VM6000 能够识别相关的视频信号损伤,验证被测信号的标准符合性,确保被测信号的性能质量可与被连接的显示器相匹配。
VM6000自动测量
测量参数
TV信号选件 SD 和HD PC图形信号选件 VGA
彩条电平 彩条
(1-8 台阶) 亮度电平*1
H 和V 同步 H 和V 定时*1
H 同步抖动 H 和V 同步*1
  H 同步抖动*1
噪声 噪声注入比率*1
非线性 积分和微分线性,单调性*1
通道间定时 通道间失配
通道间时延*1
瞬态响应,K2T 视频瞬态响应
多波群
频率响应
- 分辨率*1


1 VESA 参数
在测量电视信号 (选件SD 和HD) 和PC图形信号 (选件VGA) 时要选择适当的测量参数。由于在不同的应用中采用不同的硬件技术、具有不同的信号属性、不同的适用标准以及以往的测试方法不尽相同,因此参数的选择也会随 应用而有所变化。电视测试测量参数是基于事实上的行业标准VM700T,它也适用于评测数字设备和HDTV 信号特有的失真。PC 图形测量提供了完整的自动VESA 符合性测试和视频测量,同时也能给出通常用于表征PC图形设备性能的其它参数的测量报告。
Tektronix VM6000 自动视频测量系统
