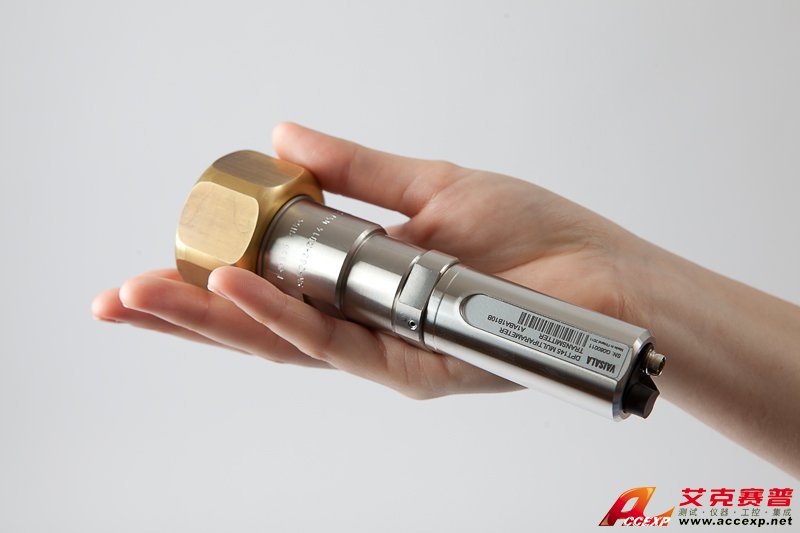

VAISALA DPT145 SF6气体湿度密度多参数变送器

名称:水质分析检测仪

品牌:

型号:

简介:VAISALA DPT145 SF6气体湿度密度多参数变送器具有独创的在线测量露点、压力和温度功能。 VAISALA DPT145还能够计算包括SF6气体密度在内的其它四种数值。 VAISALA DPT145尤为适合与原始设备制造商(OEM...

  • 产品介绍
VAISALA DPT145 SF6气体湿度密度多参数变送器具有独创的在线测量露点、压力和温度功能。
VAISALA DPT145还能够计算包括SF6气体密度在内的其它四种数值。
VAISALA DPT145尤为适合与原始设备制造商(OEM)系统集成使用。
VAISALA DPT145技术参数概述:
VAISALA DPT145是世界上第一款在单一设备内实现七种SF6参数在线测量功能的变送器。
VAISALA DPT145测量参数:露点、压力、温度。
VAISALA DPT145计算参数:SF6气体密度、标准化密度(以压力表示)、常压下露点和湿度ppm体积比。
从投资与安装到操作维护,全面节约时间和资金,在线测量可实现更加可靠的SF6绝缘状况评估。
长达数年的校准周期。
VAISALA DPT145
VAISALA DPT145测量参数
露点 -50 ... +30 °C (-58 ... +86 °F)
绝对压力 1 ... 10 bar (14.5 ... 145 psi)
温度 -40 ... +80 °C (-40 ... +176 °F)
VAISALA DPT145计算参数
标准化为20 °C (68 °F)条
件下的压力值(密度) 1 ... 12 bar (14.5…174 psi)
SF6或SF/N2混合密度 0...100 kg/m3
根据体积浓度计算的ppm水分值 40 ... 40 000 ppm
转化为大气压的露点值 -65 … +30 °C (-85 ... +86 °F)
VAISALA DPT145性能
露点准确度 ±3 °C (±5.4 °F),参见下图
露点稳定性 五年常规漂移小于2 °C (3.6 °F)
温度为23 °C (73.4 °F)时的压力准确度 ±0.4 %全量程
压力温度依赖性 ±0.1 %全量程/10 °C (18 °F)
压力稳定性 五年常规漂移小于1 %全量程
VAISALA DPT145温度准确度
    0 ... 40 °C (+32 ... +104 °F) ±0.5 °C (± 0.9 °F)
    -40...80 °C (-40 ... +176 °F) ±1 °C (± 1.8 °F)
密度准确度(高纯SF6,1 ... 10绝对压力)
    0 ... 40 °C (+32 ... +104 °F) ±1 %全量程
    -40 ... +60 °C (-40 ... +140 °F) ±2.2 %全量程
常规PPM准确度(5 ... 1000 ppm, 7 bar) ±(7 ppm + 读数15%)
传感器响应时间:
    压力响应时间 < 1 s
    在温度20 °C 压力1 bar条件下露点响应时间*
    63% [90%]
   -50 -> -10 °C Tdf 5 s [ 10 s]
   -10 -> -50 °C Tdf       10 s [ 2.5 min]
​*与系统平衡有关的响应时间通常更长一些。
VAISALA DPT145工作环境
电子器件工作温度 -40 … +60 °C (-40 ... +140 °F)
工作压力 0 … 50 bar (0…725 psi)
相对湿度 0...100 %
被测气体 SF6,SF6/N2混合气
VAISALA DPT145输出
数字输出 RS-485,非隔离型,维萨拉协议
连接器 4针M8型
VAISALA DPT145一般参数
传感器 ​传感器维萨拉MPS1多参数传感器
工作电压 15 ... 28 VDC
​ ​    寒冷温度下(-40 ... -20 °C (-40 ... -4 °F))为20 ... 28 VDC
​正常测量过程中的供电电流 ​20 mA
自诊断过程中 最大脉冲电流300 mA
外壳材质 AISI316L
外壳防护等级 IP65 (NEMA4)
​ ​     连续户外使用需采用室外防护罩
​储藏温度范围
    仅限变送器 -40 … +80 °C (-40 ... +176 °F)
    运输包装 -20 … +80 °C (-4 ... +176 °F)
机械接口 DILO DN20,ABB Malmkvis,或
  阿尔斯通G1/2”兼容型连接头
VAISALA DPT145所有接口均在厂内进行过氦气泄漏检测
尺寸图 ​参见文档B211165EN-A
重量(包含DILO接头) 765克(27.0盎司)
符合EMC标准EN61326-1,控制与实验室用电子测量设备- EMC要求
​     I工业环境,测试等级
     EN/IEC 61000-4-2,静电放电 8kV导体/15kV空气
     EN/IEC 61000-4-3,射频场抗干扰性 10V/m (80MHz-4.2GHz)
     EN/IEC 61000-4-4,电快速瞬变 ±2kV电源与信号
     EN/IEC 61000-4-5,浪涌 ±2kV电源线-地/±1kV信号线-地和电源线-线
     EN/IEC 61000-4-6,感应射频抗干扰性 10Vemf功率线,数字
输出
VAISALA DPT145机械振动
     EN/IEC 60068-2-6,Fc正 每轴± 6 g, 5-500赫
     弦振动 兹扫描60分钟,3-轴
