艾克塞 EKSS800系列在线式大功率UPS

名称:可编程电源

品牌:

型号:

简介:EKSS800系列在线式大功率三进三出UPS,三相AC380/三相AC220特点: EKSS800大功率三进三出系列UPS(容量从10KVA到200KVA)采用先进的数字化技术,高速十六位数字芯片和ASIC的DDC控制技术与先进的大功率器件...

  • 产品介绍
EKSS800系列在线式大功率三进三出UPS,三相AC380/三相AC220特点:

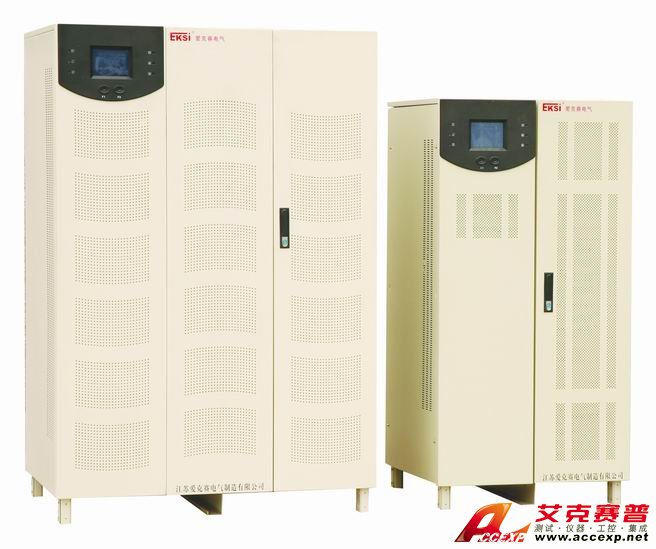

艾克塞大功率UPS
EKSS800大功率三进三出系列UPS(容量从10KVA到200KVA)采用先进的数字化技术,高速十六位数字芯片和ASIC的DDC控制技术与先进的大功率器件IGBT及SCR完美组合,设计出大容量、高可靠及性能卓越的智能化UPS—EKSS800T。该系列产品是国际最新硬件和最先进的软件相结合的结晶,为当今集中式服务器机房,网络管理中心和计算机中心提供了可靠电源保护。 该系列产品特点如下:
◆100%的数码技术
采用三块高速微控制器来实现电路控制、参数设定、运行程序管理,先进的自检和自侦测功能,可对电路板上的所有独立电路连接进行自检和故障分析。您可以充分信赖经过数码变换的正弦波电压,及完美运行的新方案;满足您的实际需要。
◆数字微处理器控制
DDC(Direct Digital Control)直接数字控制/DSP(Digital Signal Processor)数字信号处理器/ASIC(Application Specified IC)专用IC/CPU(微处理器)。
◆IGBT(Insulated Gate Bipolar Transistor)的卓越性能
良好的高速开关特性;具有高电压和大电流的工作特性;采用电压型驱动,只需要很小的驱动功率;工作效率高(低损耗和低发热量);驱动电路小型化,可靠性高。
◆完全满足从0到100%负载的跃变
在某种情况下,UPS必须的能够提供瞬间满负载冲击的要求,实践证明EKSI UPS 完全满足这种要求,而无需切换到旁路,保持输出稳定可靠。
◆人性化的触摸屏、大屏幕LCD中英文液晶显示
流程图运行状态、操作程序、测量值、故障检修资料、图像资料显示等,通过中文菜单操作,一目了然。
◆采用瞬时波形控制方式,实现了输出电压失真小
三相独立瞬时波形控制,实现了以瞬时过载平衡度的控制;电流局部循环控制,使逆变器可对负载启动时的冲击电流,以及电涌时的过电流等进行高速控制;前馈控制可使UPS对负载变动进行快速响应。
◆三相分调,平衡稳压
在三相输入电压或负载严重不平衡时,也能完全确保三相输出电压的平衡。
◆保护功能齐全
具有多种系统保护功能,对超压、低压、过流、过载、短路、过温、波形失真等保护报警功能。
◆完善的防瞬态浪涌保护
业内独一无二的UPS防雷技术、内置D级防雷装置,可承受8/20us,6KV/20KA 的浪涌冲击, 可有效抑制市电输入端由于感应雷击或电网内大型的感性设备(如空调、电梯、电焊机、空气压缩机、水泵、开关电源等)启动或停止所产生的浪涌电压,将市电输入端钳制在额定范围之内,保证UPS和后端的重要设备不会因为过高的浪涌电压而损坏。
EKSS800系列三相AC380/三相AC220主要技术参数:
整流器输入
型 号 EKSS 810T EKSS 815T EKSS 820T EKSS 830T EKSS 840T EKSS8 50T EKSS 860T EKSS 880T EKSS 8100T EKSS 8120T
标称容量(KVA) 10 15 20 30 40 50 60 80 100 120
输入单相最大电流 25 33 40 55 71 86 102 133 164 195
工作方式及原理 在线式供电,静态旁路开关(无间断切换),双重转换技术,输出电源完全隔离。
相 数 三相+N+G
标称电压 380VAC±25%
标称频率 50Hz±5%,60Hz±5%
电压谐波失真 <5%
软 启 动 0~100% 5sec

最大输出电压 405VDC
微电脑设定充电电流 3A~30A(根据电池容量设置)

最大放电电流(A) 28 42 56 85 113 141 169 225 282 338
电池节数 30节
标称电池电压 360VDC
浮 充 电 压 405VDC (3个月自动电池均充一次,充电电压435VDC)
充 电 电 流 3A~30A(根据电池容量设置)

额定功率(KW) 8 12 16 24 32 40 48 64 80 96
相 数 三相+N+G
标称电压 115VAC±1%(稳态负载),200VAC±5%(负载波动)
标称频率 50Hz±0.5%(电池供电)
频率稳定度 <±0.5%(电池逆变状态)
频率稳定度 <±2%(市电供电状态)
波峰因数 0.125694444
输出波形 正弦波
总谐波失真 线性负载<3%;非线性负载<5%
电压瞬变 <±5%
瞬间恢复时间 <10ms
平衡负载电压 <±1%;<±5%(不平衡负载电压)
过载能力 125% 1min,150% 1S
逆变器效率 91 91 92 92 93 93 93 95 95 95

旁 路
相 数 三相+N+G
标称电压 380VAC±25%
标称频率 50Hz±5%,60Hz±5%
逆变器/旁路(转换时间) (过载)0ms

系 统
整机效率 >80%
通讯接口 RS232,485 (选件)
运行温度 0~40℃
相对湿度 20%~90%
运行高度 <1000米(每增加100米功率下降1%,最高4000米)
冷却方式 强制通风
噪声(1m) 40~50dB 45~55dB 55~65dB
箱体颜色 灰白色(可选)
输入电缆 底部/背部
易维护 前面/上面/左右面均可打开
外形尺寸 W×D×H(mm3) 550×700×1450 710×740×1450 850×860×1580 1100×860×1680
重量(kg) 200 300 400 460 550 620 700 860 900 950
输入装置 接线端子排
输出装置 接线端子排
