TSI-282 LCR精密数字电桥测试仪

信息类型: 测试: 商品原价: 优惠价格: 品牌: 单位: 上架日期:14-07-28 11:25 人气:
购物车:查看购物车 购买:
商品介绍
  TSI-282 LCR精密数字电桥测试仪是国内首台符合LXI标准的新 一代阻抗测试仪器,其0.1%的基本精度、20Hz~5MHz 的频率范围可以满足元件与材料绝大部分低压参数的测量 要求,可广泛应用于诸如传声器、谐振器、电感器、陶瓷 电容器、液晶显示器、变容二极管、变压器等进行诸多电 气性能的分析及低ESR电容器和高Q电感器的测量。 TSI-282 LCR产品超高速的测试速度使其特别适用于 自动生产线的点检机,压电器件的频率响应曲线分析等 等。其多种输出阻抗模式可以适应各个电感变压器厂家 的不同标准需求。 TSI-282 LCR型产品以其卓越的性能可以实现商业标准和军 用标准如IEC和MIL标准的各种测试。 TSI-282 LCR METER具有广泛的测量对象: 无源元件:电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析。 半导体元件:变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析 其它元件:印制电路板、继电器、开关、电缆、电池等的阻抗评估 介质材料:塑料、陶瓷和其它材料的介电常数和损耗角评估 磁性材料:铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估 半导体材料:半导体材料的介电常数、导电率和C-V特性 液晶材料:液晶单元的介电常数、弹性常数等C-V特性

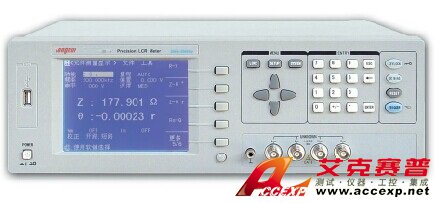

TSI-282 LCR图片
产品型号:
TSI-282
LCR测量参数 C, L, R,Z,Y,X,B, G, D, Q, θ,DCR
测试频率 20 Hz~5MHz,10mHz步进
测试电平范围 f ≤ 1MHz
10mV~5V,±(10%+10mV)
f>1MHz
10mV~1V,±(20%+10mV)恒电平到5V
输出阻抗 10Ω, 30Ω, 50Ω, 100Ω
基本准确度 0.10%
测量速度或测试时间 快速: 200次/s(f﹥30KHz),100次/s(f﹥1KHz)
中速: 25次/s, 慢速: 5次/s
等效电路 串联方式, 并联方式
量程方式 自动, 保持
触发方式 内部, 手动, 外部,总线
平均次数 1-255
清零功能 开路 / 短路扫频清零 ,负载校准
内部直流偏置源 电压模式:-5V ~ +5V, ±(10%+10mV), 1mV步进, 电流模式(内阻为50Ω):-100mA ~ +100mA,
±(10%+0.2mA),20uA步进
比较器功能 十档:(九档合格,一档不合格),另有一个附属档
存储器 可保存20组仪器设定值
接口 USBDEVICE( USBTMC and USBCDC support),
USBHOST(FAT16 and FAT32 ),
LAN,
RS232C,
HANDLER,GPIB(选件)
显示范围 R, X, Z  0.1m Ω ~ 99.999 MΩ
Y, B, G  0.0001 nS ~ 99.999 S
C  0.0001 pF ~ 9.9999F
L  0.0001 uH ~ 9.9999kH
D  0.0001 ~ 9.9999
Q  0.0001 ~ 99999
θ(DEG)  -179.99°~ 179.99°
Δ%  -999.99%-999.99%
DCR  0.0001 Ω — 99.999 MΩ

列表扫描 10点列表扫描
显示器 320×240点阵大型图形LCD
测试端 5端法
显示方式 直读, ΔABS, Δ%, V/I(电压/电流监示) , 档号及档计数
