ACCEXP IND 20米无线电力测试仪
名称：高压电力测试仪
品牌：
型号：
简介：ACCEXP IND 无线电力测试仪是可以远程测试您的设备电压电流的仪器。将ACCEXP IND交流无线电压模块连接到您的测试点，并在FLUKE IND 无线电力测试仪上查看最远20米范围内的结果。ACCEXP IND 无线电力测试仪将帮助...
申请服务
- 产品介绍

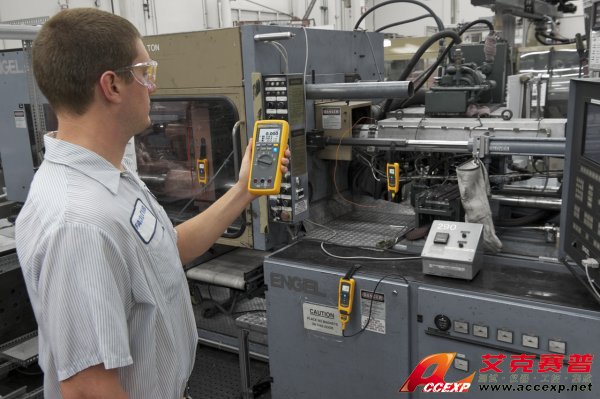

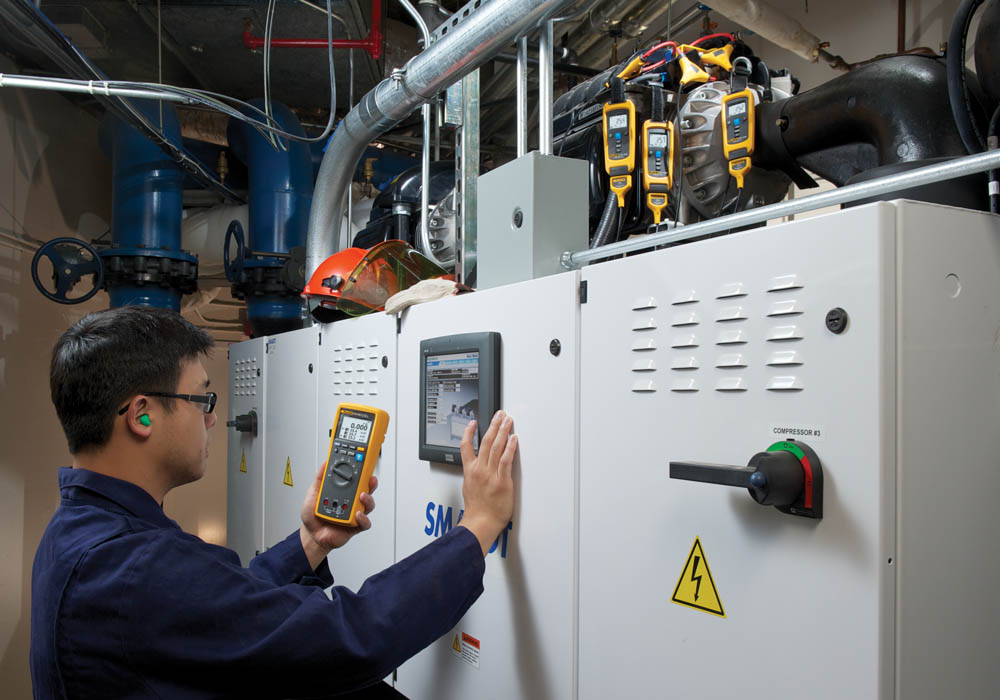

ACCEXP IND 无线电力测试仪是可以远程测试您的设备电压电流的仪器。将ACCEXP IND交流无线电压模块连接到您的测试点，并在ACCEXP IND 无线电力测试仪上查看最远20米范围内的结果。ACCEXP IND 无线电力测试仪将帮助您节省时间，无需东奔西走即可收集多个测量值。您可以使用多个模块在三相系统上测量。也可以将ACCEXP IND 无线电力测试仪作为独立的测量工具使用或与其他 CNX 模块组合成一个系统使用，以进行多次测量。在短距离内，您甚至可通过封闭电气面板查看模块的读数。ACCEXP IND 无线电力测试仪使您可以查看来自测试点不同位置的读数，并可以显著提高安全性。此外，无需手动记录数据，因为ACCEXP CNX v3000 电压模块使用可选 PC 适配器能捕获多达 65000 组加盖时间戳的最小/最大/平均读数。
ACCEXP IND 无线电力测试仪套件提供所有常见电气参数的测量。
ACCEXP IND 无线电力测试仪提供：
真均方根交流和直流电压测量值，最高 1000V
真均方根交流和直流电流，具有 0.01 mA 分辨率
连通性、电阻、二极管测试、电容和频率测量
最小值/最大值记录
CAT III 30000 V、CAT IV 600 V；IP54
CNX v3000 交流无线电压模块提供：
真均方根交流电压测量值，最高 30000V
±1% 精度最高 500 Hz，± 2% 精度最高 1 kHz
存储器记录多达 65000 个读数
背光 LCD 显示屏
CAT III 1000 V、CAT IV 600 V；IP42
ACCEXP IND 无线电力测试仪使用可选 PC 适配器，CNX 无线故障排除系统可同时跟踪多达 10 个测量模块，将结果发送至 PC 以供日后分析。
| ACCEXP IND 20米无线电力测试仪技术指标 | |||
| 交流电压 | |||
| 量程 ¹ | 分辨率 | 精度 ² ³ | |
| 45 Hz 至 500 Hz | 500 Hz 至 1 kHz | ||
| 600.0 mV | 0.1 mV | 1.0 % + 3 | 2.0 % + 3 |
| 6.000 V | 0.001 V | ||
| 60.00 V | 0.01 V | ||
| 600.0 V | 0.1 V | ||
| 1000 V | 1 V | ||
|
¹ 所有交流电压量程均已指定为从 1 % 至 100 % 的量程。 ² 在满刻度到 500 V 时，波峰因素 ≤ 3，在 1000 V 时波峰因素呈线性下降至 < 1.5。 ³ 若为非正弦波，则高达 3 的波峰因数通常要加 -（2% 读数 + 2% 满刻度）。 |
|||
| ACCEXP IND 20米无线电力测试仪直流电压、连通性、电阻、二极管测试和电容 | |||
| 功能 | 量程 | 分辨率 | 精度 |
| mV | 600.0 mV | 0.1 mV | 0.09 % + 2 |
| V | 6.000 V | 0.001 V | 0.09 % + 2 |
| 60.00 V | 0.01 V | ||
| 600.0 V | 0.1 V | ||
| 1000 V | 1 V | 0.15 % + 2 | |
| Ω | 600 Ω | 1 Ω | < 25 Ω 时，仪表发出蜂鸣声，蜂鸣器检测 250 μs 或更长时间的开路或短路。 |
| Ω | 600.0 Ω | 0.1 Ω | 0.5 % + 2 |
| 6.000 kΩ | 0.001 kΩ | 0.5 % + 1 | |
| 60.00 kΩ | 0.01 kΩ | ||
| 60.00 kΩ | 0.1 kΩ | ||
| 600.0 kΩ | 0.001 MΩ | ||
| 50.00 MΩ | 0.01 MΩ | 1.5 % + 3 | |
| 二极管测试 | 2.000 V | 0.001 V | 1 % + 2 |
| µF | 1000 nF | 1 nF | 1.2 % + 2 |
| 10.00 μF | 0.01 μF | ||
| 100.0 μF | 0.1 μF | ||
| 9999 μF ¹ | 1 μF | 10% | |
| ¹ 在 9999 μF 量程下测量 1000 μF 电容时，测量精度为 1.2 % + 2。 | |||
| ACCEXP IND 20米无线电力测试仪交流和直流电流 | |||
| 功能 | 量程 ¹ | 分辨率 | 精度 |
|
交流电流 （45 Hz 至 1 kHz） |
60.00 mA | 0.01 mA | 1.5 % + 3 |
| 400.0 mA ³ | 0.1 mA | ||
| mA DC ² | 60.00 mA | 0.01 mA | 0.5 % + 3 |
| 400.0 mA | 0.1 mA | ||
|
¹ 所有交流电流量程均已指定为从 5 % 至 100 % 的量程。 ² 输入负载电压（典型）：400 mA 输入 2 mV/mA。 ³ 400.0 mA 指定精度，最高 600 mA 过载。 |
|||
| ACCEXP IND 20米无线电力测试仪频率 | |||
| 量程 | 分辨率 | 精度 ¹ | |
| 99.99 Hz | 0.01 Hz | 0.1 % + 1 | |
| 999.9 Hz | 0.1 Hz | ||
| 9.999 kHz | 0.001 kHz | ||
| 99.99 kHz | 0.01 kHz | ||
| ¹ 指定电压频率最高为 99.99 kHz，电流频率最高为 10 kHz。 | |||
| 输入特性 | ||||||
| 功能 |
过载 保护 |
输入阻抗 （标称值） |
共模衰减率（1 kΩ 不平衡） | 常模抑制比 | ||
 |
1100 V 均方根 | > 10 MΩ < 100 pF | 在直流且频率为 50 Hz 或 60 Hz 时大于 120 dB | 在 50 Hz 或 60 Hz 时大于 60 dB | ||
 |
1100 V 均方根 | > 10 MΩ < 100 pF | 在直流且频率为 60 Hz 以下时大于 60 dB | |||
 |
1100 V 均方根 | > 10 MΩ < 100 pF | 在直流且频率为 50 Hz 或 60 Hz 时大于 120 dB | 在 50 Hz 或 60 Hz 时大于 60 dB | ||
| 开路测试电压 | 满刻度 | 典型短路电流 | ||||
| 至 6 MΩ | 50 MΩ | |||||
 |
1100 V 均方根 | < 2.7 V DC | < 0.7 V DC | < 0.9 V DC | < 350 mA | |
 |
1100 V 均方根 | < 2.7 V DC | 直流 2.000 V | < 1.1 mA | ||
| 功能 | 过载保护 | 过载 |
| mA | 保险丝，44/100 A，1000 V，快熔。 | 600 mA 过载最长达 2 分钟，最少 10 分钟停顿 |
| ACCEXP IND 20米无线电力测试仪最小值/最大值记录 | |
| 功能 | 精度 |
| 直流功能 | 测量功能的指定精度，持续时间 >350 毫秒的变化共计 12 次。 |
| 交流功能 | 测量功能的指定精度，持续时间 >900 毫秒的变化共计 40 次。 |
| 通用技术指标 | |
| 任何端子和接地之间的最高电压 | 1000 V 直流或交流均方根 |
| Ω A 输入的熔断保护 | 0.44 A (44/100 A, 440 mA)，1000 V 快速熔断，仅限福禄克指定部件 |
| 显示屏 (LCD) |
更新率： 4/秒 伏特、安培、欧姆：6000 次 频率：10000 次 电容：1000 次 |
| 电池类型 | 三节 AA 碱性电池，NEDA 15A IEC LR6 |
| 电池寿命 | 最少 300 小时 |
| 温度 | 工作温度：-10 °C 至 50 °C；存放温度：-40 °C 至 60 °C |
| 相对湿度 |
0 % 至 90 %（0 °C 至 35 °C） 0 % 至 75 %（35 °C 至 40 °C） 0 % 至 45 %（40 °C 至 50 °C） |
| 海拔 |
工作海拔： 2000 米 存放海拔：12000 米 |
| 温度系数 | 0.1 X（指定精度）/°C (<18 °C 或 >28 °C) |
| 无线频率 | 2.4 GHz ISM 频带 20 米范围 |
| 尺寸（高 x 宽 x 长） |
4.75 cm x 9.3 cm x 20.7 cm (1.87 in x 3.68 in x 8.14 in) |
| 重量 | 340 g (12 oz) |
| 安全标准 |
US ANSI：ANSI/ISA 61010-1 / (82.02.01)：第 3 版 CSA：CAN/CSA-C22.2 No 61010-1-12：第 3 版 UL：UL 61010-1：第 3 版 CE 欧洲：IEC/EN 61010-1:2010 |
|
电磁兼容性 EMI、RFI、EMC、RF |
EN 61326-1:2006、EN 61326-2-2:2006。 ETSI EN 300 328 V1.7.1:2006、ETSI EN 300 489 V1.8.1:2008、FCC 第 15 部分 C 子部分第 15.207、15.209、15.249 节 FCCID : T68-FWCS IC:6627A-FWCS |
| 防护 (IP) 等级 | IP54 |
ACCEXP IND 20米无线电力测试仪CNX v3000 交流电压模块
精度指定为 ± ([读数的 % ] + [最低有效位数])。所有量程为自变换量程。精度指定为由自变换量程获得的量程的 5% 至 100%，18 °C 至 28 °C。| ACCEXP IND 20米无线电力测试仪交流电压 | |||
| 量程 ¹ | 分辨率 | 精度 ² ³ | |
| 45 Hz 至 500 Hz | 500 Hz 至 1 kHz | ||
| 600.0 mV | 0.1 mV | 1.0 % + 3 | 2.0 % + 3 |
| 6.000 V | 0.001 V | ||
| 60.00 V | 0.01 V | ||
| 600.0 V | 0.1 V | ||
| 1000 V | 1 V | ||
|
¹ 所有交流电压量程均已指定为从 1 % 至 100 % 的量程。 ² 在满刻度到 500 V 时，波峰因素 ≤ 3，在 1000 V 时波峰因素呈线性下降至 < 1.5。 ³ 若为非正弦波，则高达 3 的波峰因数通常要加 -（2% 读数 + 2% 满刻度）。 |
|||
| ACCEXP IND 20米无线电力测试仪通用技术指标 | |
| 显示屏 | 3-1/2 位，LCD w/背光，600 次，更新 4/秒 |
| 电池类型 | 2 AA，NEDA 15 A，IEC LR6 |
| 电池寿命 | 400 小时 |
| 存储器 | 可记录多达 65000 个读数 |
| 聆听间隔不受限制 | 5 秒 |
| 射频通信 | 2.4 GHZ ISM 波段 |
| 射频通信量程 | 20 米 |
| 工作温度 | -10 °C 至 +50 °C |
| 存放温度 | -40 °C 至 +60 °C |
| 工作湿度 | 35 °C 下为 90%，40 °C 下为 75%，50 °C 下为 45 % |
| 电磁兼容性 (EMC) | EN 61326-1:2006 |
| 符合安全标准 |
EN/IEC 61010-1:2010 至 1000 V 测量类别 (CAT) III 600 V 测量类别 (CAT) IV EN/IEC 61010-2-030:2010 EN/IEC 61010-031:2002+A1:2008 |
| 污染等级 | 2 |
| 温度系数 | 增加 0.1 X（指定精度）/°C（<18 °C 或 >28 °C） |
| 安全等级 | CAT IV 600 V、CAT III 1000 V |
| 认证 | CSA, FCC T68-FWCS IC:6627A-FWCS |
| 防护 (IP) 等级 | IP42 |
| 尺寸 (HxWxD) | 16.5 cm x 6.35 cm x 3.56 cm (6.5 in x 2.5 in x 1.4 in) |
| 重量 | .22 kg (8 oz) |
