FH8600无线高压核相器
名称：高压电力测试仪
品牌：
型号：
简介：FH8600无线高压核相器在电力系统环网和双电源电力网建设或检修中, 对于闭环点断路器两侧电源核相检查是非常重要的试验项目, 否则可能发生短路, 后果不堪设想。 丰辉公司FH8600 无线高压核相器采用最新电力电子检测技术和无线传输技术, ...
申请服务
- 产品介绍
FH8600无线高压核相器在电力系统环网和双电源电力网建设或检修中, 对于闭环点断路器两侧电源核相检查是非常重要的试验项目, 否则可能发生短路, 后果不堪设想。
丰辉公司FH8600 无线高压核相器采用最新电力电子检测技术和无线传输技术, 操作安全可靠, 使用方便, 克服了有线核相器器的诸多缺点, 符合国家GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件 DL/T971-2005》要求。无线高压核相器主要优点在于去掉了连接两个电网(电源)两端的引线, (距离可达200m)可穿过围墙和隔墙(板), 不受任何地形和设施构架的方式限制, 提高了安全性, 操作极为方便, 只需一人操作一人监护.
另：已购ZX8000 无线核相器的用户请与我公司联系，可升级至最新版ZX8600 无线核相器产品！
一、FH8600 无线高压核相器主要特点
1、FH8600 无线高压核相器整机采用大容量免维护锂电池供电, 彻底解决碳性电池、纽扣电池等一次性电池电量不足、更换麻烦等缺点, 特别适合野外作业,该产品无需装卸电池, 符合矿用设备安全设计;
2、超低功耗. 充电一次常规使用一年;
3、可显示各发射器采集的电压波形;
4、测试距离远, 可达到200米视距, 并可穿墙使用;
5、液晶屏同时显示相位、波形、频率等数据，测试方便快捷;
6、绝缘杆携带、使用非常方便, 绝缘性能符合电力绝缘工器具耐压试验要求。

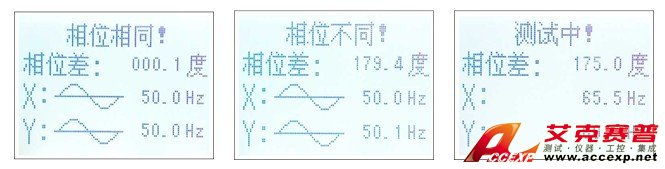

二、FH8600 无线高压核相器显示界面及外观
三、FH8600 无线高压核相器性能指标
本产品产品符合国家GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件 DL/T971-2005》要求。
各项检验参数如下
1.FH8600 无线高压核相器可检测电压范围: 0.38kV~500kV; (标准配置为0.38~110kV，特殊电压等级可定做)；
2. 无线传输距离: ≥200米视距 (可穿墙使用, 300米以上需定做, 目前最远距离可达1~2公里视距)；
3. 测试误差: ±0.1°；
4. 同相定义: 严格按照规程的规定设计, 相位差≤15°为同相, 相位差≥15°为不同相. 也可根据用户要求定制相位角报警范围；
5. 工作频率: 45~60Hz, 也可用于国外60Hz电网的核相；
6. 工作电流:
FH8600型 发射器: 28mA (200米) 接收器: 20mA ；
7. 工作电压: 锂电池 DC 7.2 V；
8. 发射器(两个)本体采用高耐压尼龙材料, 绝缘等级: 80kV/cm。
1、需要从哪些方面来衡量一款核相器的性能？
答：现在市场上视乎有多款核相器，很多部门工程师为选择一款合适的高低压核相器绞尽脑汁，基于这些因素中旭公司技术部针对这一问题做一个全面的技术总结。
总体来讲需要从以下方面来衡量一台核相器的性能：
a、安全性。
主要表现在绝缘杆绝缘性能、相位测量结果等。
绝缘性能。以往的核相中多采用有线核相器，有线核相是一个危险的试验，因为仪器测试时需要连接导线，对人身安全是个很大的威胁。而采用无线的方式测试时无需接任何导线，因此很大程度提高了试验的安全性。
相位测量结果。线路核相时是不能出现误报的，否则会造成非常严重的后果，而数据的准确性取决于以下几个方面：电池供电能力、传输距离、待机时间等，其原因以下会讲到。
b、电池性能
电池供电方式直接影响一个产品的性能。电池为什么很重要？因为核相器多半是在线路检修时使用，电力检修具有随机性，随时可能要去现场进行核相工作，不能有半点耽搁。
目前核相器的供电方式无外乎有以下几种：纽扣式电池供电、一次性电池供电、普通充电电池供电和锂电池供电等。纽扣电池就是以前玩具电子表里面的那种小电池，不用多说，它的使用时间真的不好意怎么来形容它，因为它实在是太力不从心了，况且这种电池不容易买到，在野外测试时遇到电量不足到哪里去买这样的电池。
现在说说一般的充电电池，一般是指镍镉电池，先不说充电发烫、容量有限等缺点，这种电池具有严重的记忆性，放电不能太彻底，这类电池是没有充电放电保护板的，不小心放完了那对不起，请更换一个新的，因此这种电池其实还不如一次性的电池，用完了直接甩掉，因此这类充电电池显得很娇贵。
再来说说锂电池，锂电池技术现在已经非常成熟，现已成为各仪器仪表的主流配置，以我们经常使用的手机锂电池来说，很多人都是每天24 小时开机，
一两天充电一次，如此频繁的充放电还能保证手机换代了电池还是好的，其充放电保护电路对延长电池寿命起着非常重要的作用，这些无非说明一点：锂电池的性能是非常出色的，她具有容量大、寿命长、技术成熟、零维护等优点。
以上只是对目前使用的电池做个简单的比较，选择什么样的电池我想不需要再重复。
c、传输距离
传输距离是衡量核相器性能的重要指标之一，测试现场很多时候都是很远距离的，少则十来米远，远的有一两百米。多年的经验告诉我们，实验室标称20 米传输距离的核相器实际使用时距离根本就达不到10 米，因为发射器性能在高压电场下性能会打折（表现在输出阻抗的偏移），信号传输距离有限将导致数据无法接收到，从而影响使用。
也许有人问，距离远了会不会因为外界干扰而影响测试数据？试想大家使用的手机，有没有在你接电话的时候听到别人讲话？没有！所以说，电网电压信号从50 赫兹的基波到几百赫兹的高次谐波都远离了发射器的频率315MHz，因此担心受干扰完全是多余的。
根据多年的现场经验，FH8600 无线核相器解决了上面所有的问题，可以说是同类产品中的佼佼者，高容量锂电池配置让仪器经久耐用。该仪器传输距离可达200 米视距，主要优点在于去掉了连接两个电网(电源)两端的引线，可穿过围墙和隔墙(板)，不受任何地形和设施构架的方式限制，提高了安全性，操作极为方便, 只需一人操作一人监护。
丰辉公司FH8600 无线高压核相器采用最新电力电子检测技术和无线传输技术, 操作安全可靠, 使用方便, 克服了有线核相器器的诸多缺点, 符合国家GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件 DL/T971-2005》要求。无线高压核相器主要优点在于去掉了连接两个电网(电源)两端的引线, (距离可达200m)可穿过围墙和隔墙(板), 不受任何地形和设施构架的方式限制, 提高了安全性, 操作极为方便, 只需一人操作一人监护.
另：已购ZX8000 无线核相器的用户请与我公司联系，可升级至最新版ZX8600 无线核相器产品！
一、FH8600 无线高压核相器主要特点
1、FH8600 无线高压核相器整机采用大容量免维护锂电池供电, 彻底解决碳性电池、纽扣电池等一次性电池电量不足、更换麻烦等缺点, 特别适合野外作业,该产品无需装卸电池, 符合矿用设备安全设计;
2、超低功耗. 充电一次常规使用一年;
3、可显示各发射器采集的电压波形;
4、测试距离远, 可达到200米视距, 并可穿墙使用;
5、液晶屏同时显示相位、波形、频率等数据，测试方便快捷;
6、绝缘杆携带、使用非常方便, 绝缘性能符合电力绝缘工器具耐压试验要求。
二、FH8600 无线高压核相器显示界面及外观
三、FH8600 无线高压核相器性能指标
本产品产品符合国家GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件 DL/T971-2005》要求。
各项检验参数如下
1.FH8600 无线高压核相器可检测电压范围: 0.38kV~500kV; (标准配置为0.38~110kV，特殊电压等级可定做)；
2. 无线传输距离: ≥200米视距 (可穿墙使用, 300米以上需定做, 目前最远距离可达1~2公里视距)；
3. 测试误差: ±0.1°；
4. 同相定义: 严格按照规程的规定设计, 相位差≤15°为同相, 相位差≥15°为不同相. 也可根据用户要求定制相位角报警范围；
5. 工作频率: 45~60Hz, 也可用于国外60Hz电网的核相；
6. 工作电流:
FH8600型 发射器: 28mA (200米) 接收器: 20mA ；
7. 工作电压: 锂电池 DC 7.2 V；
8. 发射器(两个)本体采用高耐压尼龙材料, 绝缘等级: 80kV/cm。
1、需要从哪些方面来衡量一款核相器的性能？
答：现在市场上视乎有多款核相器，很多部门工程师为选择一款合适的高低压核相器绞尽脑汁，基于这些因素中旭公司技术部针对这一问题做一个全面的技术总结。
总体来讲需要从以下方面来衡量一台核相器的性能：
a、安全性。
主要表现在绝缘杆绝缘性能、相位测量结果等。
绝缘性能。以往的核相中多采用有线核相器，有线核相是一个危险的试验，因为仪器测试时需要连接导线，对人身安全是个很大的威胁。而采用无线的方式测试时无需接任何导线，因此很大程度提高了试验的安全性。
相位测量结果。线路核相时是不能出现误报的，否则会造成非常严重的后果，而数据的准确性取决于以下几个方面：电池供电能力、传输距离、待机时间等，其原因以下会讲到。
b、电池性能
电池供电方式直接影响一个产品的性能。电池为什么很重要？因为核相器多半是在线路检修时使用，电力检修具有随机性，随时可能要去现场进行核相工作，不能有半点耽搁。
目前核相器的供电方式无外乎有以下几种：纽扣式电池供电、一次性电池供电、普通充电电池供电和锂电池供电等。纽扣电池就是以前玩具电子表里面的那种小电池，不用多说，它的使用时间真的不好意怎么来形容它，因为它实在是太力不从心了，况且这种电池不容易买到，在野外测试时遇到电量不足到哪里去买这样的电池。
现在说说一般的充电电池，一般是指镍镉电池，先不说充电发烫、容量有限等缺点，这种电池具有严重的记忆性，放电不能太彻底，这类电池是没有充电放电保护板的，不小心放完了那对不起，请更换一个新的，因此这种电池其实还不如一次性的电池，用完了直接甩掉，因此这类充电电池显得很娇贵。
再来说说锂电池，锂电池技术现在已经非常成熟，现已成为各仪器仪表的主流配置，以我们经常使用的手机锂电池来说，很多人都是每天24 小时开机，
一两天充电一次，如此频繁的充放电还能保证手机换代了电池还是好的，其充放电保护电路对延长电池寿命起着非常重要的作用，这些无非说明一点：锂电池的性能是非常出色的，她具有容量大、寿命长、技术成熟、零维护等优点。
以上只是对目前使用的电池做个简单的比较，选择什么样的电池我想不需要再重复。
c、传输距离
传输距离是衡量核相器性能的重要指标之一，测试现场很多时候都是很远距离的，少则十来米远，远的有一两百米。多年的经验告诉我们，实验室标称20 米传输距离的核相器实际使用时距离根本就达不到10 米，因为发射器性能在高压电场下性能会打折（表现在输出阻抗的偏移），信号传输距离有限将导致数据无法接收到，从而影响使用。
也许有人问，距离远了会不会因为外界干扰而影响测试数据？试想大家使用的手机，有没有在你接电话的时候听到别人讲话？没有！所以说，电网电压信号从50 赫兹的基波到几百赫兹的高次谐波都远离了发射器的频率315MHz，因此担心受干扰完全是多余的。
根据多年的现场经验，FH8600 无线核相器解决了上面所有的问题，可以说是同类产品中的佼佼者，高容量锂电池配置让仪器经久耐用。该仪器传输距离可达200 米视距，主要优点在于去掉了连接两个电网(电源)两端的引线，可穿过围墙和隔墙(板)，不受任何地形和设施构架的方式限制，提高了安全性，操作极为方便, 只需一人操作一人监护。
| 序号 | 试验项目 | 单位 | 试验参数 |
备注
|
||||||
| 3kV | 6kV | 10kV | 35kV | 110kV | 220kV | 500kV | ||||
| 1 | 启动电压 | kV | <0.4 | <0.4 | <0.4 | <0.4 | <0.4 | <0.4 | <0.4 |
合格
|
| 2 | 传输视距 | m | > 200米 |
合格
|
||||||
| 4 | 泄漏电流 | μA | <30 | <30 | <30 | <30 | <30 | <30 | <30 |
合格
|
| 5 | 音响强度 | dB | >75 | >75 | >>75 | >75 | >75 | >75 | >75 |
合格
|
| 6 | 直流耐压 | kV | 3 | 6 | 10 | 35 | 110 | 220 | 500 |
合格
|
| 7 | 工频耐压 | 0.3m/40kV |
合格
|
|||||||
| 8 | 抗电弧试验 | kV | 3.6 | 7.2 | 12 | 42 | 130 | 260 | 600 |
合格
|
| 9 | 防短路试验 | kV | 3.6 | 7.2 | 12 | 42 | 88 | 176 | 400 |
合格
|
| 11 | 温度试验 | ℃ | -30~+45 |
合格
|
||||||
| 12 | 湿度试验 | % | 95% | 95% | 95% | 95% | 95% | 95% | 95% |
合格
|
| 13 | 自由跌落 | 次 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
合格
|
| 14 | 冲击试验 | 次 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
合格
|
| 15 | 同相干扰 | kV | <1.2 | <2.4 | <4 | <14 | <44 | <88 | <200 |
合格
|
| 16 | 反相干扰 | kV | >1.8 | >3.6 | >6 | >21 | >66 | >132 | >300 |
合格
|
| 17 | 工作环境 | 户内户外 |
合格
|
|||||||
| 18 | 工作电压 | V | 8.7V |
锂电
|
||||||
| 19 | 静态电流 | μA | < 10 |
合格
|
||||||
| 20 | 动态电流 | mA | < 20 |
合格
|
||||||
| 21 | 动态功耗 | W | <0.2 |
合格
|
||||||
