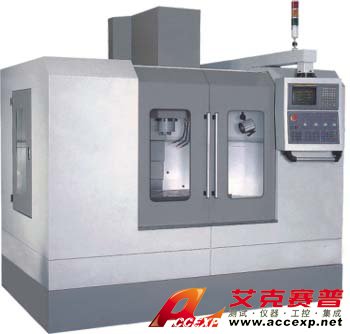

TSI-OTM-650 数控加工中心
申请服务
- 产品介绍
一.TSI-OTM-650 数控加工中心标准附件:
全封闭防护罩 自动润滑装置 气动拉刀装置 加工吹气装置
冷却装置 照明装置 三色警示灯 调整垫铁 工具箱 技术资料
二.TSI-OTM-650 数控加工中心简要介绍:
机体采用箱型结构优化设计，稳定性好，刚性强。
电脑自动控制润滑设计，确保导轨丝杆等都能得到可靠充分的润滑。
浮动拉刀机构设计，主轴轴承不受打刀力，确保主轴精度和寿命。
导轨副采用超高频淬火精磨及粘贴耐磨片精细研刮，耐磨性好。
大导程精密滚珠丝扦预拉伸安装，精度稳定，负载刀强。
选配大功率电机，扭力强大，高速平稳。
三轴导轨均选用全密闭式防护罩，导轨防护安全可靠。
适合于模具和中小零件加工。
三.TSI-OTM-650 数控加工中心主要醒置:
国产机身；导轨副淬硬磨削及贴塑铲刮；
南京工艺滚珠丝杆及螺母；
台湾联轴器（丝杆电机直联）；
南京工艺主轴6000RPM(或台湾普森主轴8000RPM)；
日本NSK轴承；
打刀缸或台湾增压缸；
不锈钢导轨防护罩；
国产电动润滑系统；冷却水系统及空气冷却装置；
伺服驱动电机7.5Nm；
日本变频器（东芝或三菱）；
变频主轴电机4kw（或伺服主轴电机5.5kw）；
选配台湾马特12把刀库
数控系统：华中21M， SIEMENS 802SBL，
三菱E60， FANUC 0I-mate
钣金烤漆；
四.TSI-OTM-650 数控加工中心技术参数：
X轴行程：650mm
Y轴行程：450mm
Z轴行程：450mm
工作台尺寸：400×800mm
T型槽尺寸：3×14mm
工作台负荷：400kg
主轴锥孔：BT40
主轴转速：200-6000rpm
主轴鼻端至工作台面：80-530mm
主轴中心至立柱：470mm
主轴马达：4kw
三轴马达：6Nm
三轴速度：0-8000mm/min
定位精度：0.01mm
重复定位精度：0.005/300mm
气压需求：6kgf/cm²
电力需求：8KVA
刀库（选装）：12/16
机器重量：2800kg
机器外形尺寸（L×W×H）:2100×2100×2200mm
