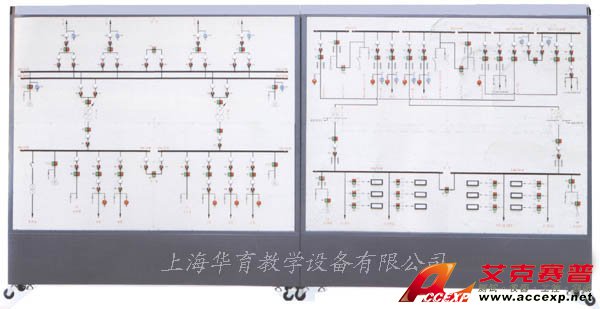

TSI-GPD2 35KV变电站及10KV供配电系统倒闸操作实训屏
名称：教育实验实训装置
品牌：
型号：
简介：随着我国大中型企业的逐年增多，电力工业迅速发展，电网日趋复杂、多样，而且同一电压等级、不同电压等级之间联系也非常紧密，在这种情况下，正确的倒闸便尤为重要。TSI-GPD2 35KV变电站及10KV供配电系统倒闸操作实训屏是针对变电站倒闸操作...
申请服务
- 产品介绍
一、TSI-GPD2 35KV变电站及10KV供配电系统倒闸操作实训屏特点
1. 真实性:装置元件布置、开关操作都参考了工程实际,为各专业岗位创造真实的环境
2. 模块化设计：装置以单片机或PLC为核心，将开关的组合模块单元化设计,可扩展性强
3. 形象性:装置配置了有声光系统,可以有效提高实训、考核效果
4. 软硬结合：装置配有后台软件，客户可选购实现遥测、遥控
二、 TSI-GPD2 35KV变电站及10KV供配电系统倒闸操作实训屏技术指标
1. 输入电源：单相三线～220V±10% 50HZ
2. 工作环境：温度-10℃～+50℃
3. 装置容量：＜1.5kVA
4. 外形尺寸：4000mm×2200mm×500mm
三、TSI-GPD2 35KV变电站及10KV供配电系统倒闸操作实训屏 实训项目
1. 系统运行方式切换倒闸操作
2. 线路停电倒闸操作
3. 线路送电倒闸操作
4. 出线开关从运行状态转检修倒闸操作
5. 出线从检修状态转冷备用倒闸操作
6. 出线从冷备用转热备用倒闸操作
7. 出线从热备用转运行倒闸操作
8. 出线从检修转运行倒闸操作
9. 两路进线供电转一路供电倒闸操作
10. 一路进线供电转两路供电倒闸操作
11. 35kV母线从运行状态转检修倒闸操作
12. 35kV母线从检修状态转运行倒闸操作
13. 35kV变压器从运行状态转检修倒闸操作
14. 35kV变压器从检修状转运行倒闸操作
15. 10kV母线从运行状态转检修倒闸操作
16. 10kV母线从检修状态转运行倒闸操作
17. 10kV变压器从运行状态转检修倒闸操作
18. 10kV变压器从检修状转运行倒闸操作
