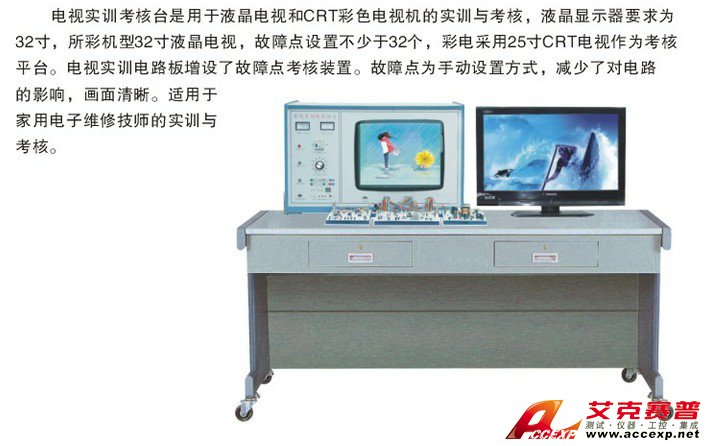

TSI-99H家用电器音视频培训考核设备
名称：教育实验实训装置
品牌：
型号：
简介：TSI-99H家用电器音视频培训考核设备，吸收国内外先进教学仪器的优点，充分考虑实验室现状与发展，从性能和结构上进行了改进和创新，采用积木式结构，布局合理，使用方便，每个单元都可进行故障实验、测试、研究、分析，并且教师可自编自导实验，提高实...
申请服务
- 产品介绍
一、TSI-99H家用电器音视频培训考核设备概述:
TSI-99H家用电器音视频培训考核设备，吸收国内外先进教学仪器的优点，充分考虑实验室现状与发展，从性能和结构上进行了改进和创新，采用积木式结构，布局合理，使用方便，每个单元都可进行故障实验、测试、研究、分析，并且教师可自编自导实验，提高实验效果及学生动手能力。
二、TSI-99H家用电器音视频培训考核设备技术指示:
1、工作电源：AC220V±10%50Hz
2、外形尺寸：138高×80宽×160长cm
3、整机功率：＜0.5KVA
4、人身安全保护：输入电源隔离，浮地设计，设备具有电压漏电保护装置，短路保护。
三、TSI-99H家用电器音视频培训考核设备功能:
彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。
1、彩色信号发生器：彩色信号发生器具有16种测试功能，即16种标准测试信号是来判答电视机的行、场线性是否正常，彩度、亮度、公共通道正常与否。
2、I2C总线控制单片彩色电视机，是当今世界最先进的数字控制技术，开机关机为拉幕式，各种控制功能、调试、实验、维修都是通过遥控器进入工厂状态实验，（如行幅、场幅、场线性、RGB三基色，AGC、AFC、设置AV1、AV2十字线等）都是利用遥控器进行实验。主要集成LA76810、LC863328。
四、TSI-99H家用电器音视频培训考核设备实验台主要配置:
1、交流输入电表1只，交流电源经隔离变压输出电压表1只，行电压指示表1只，行电流表1只。
2、漏电开关1只，电源输入输出保险各1只，四连插板1只，安全隔离变压器1只，电压调节开关1只。
3、彩色信号发生即信号源1台。
4、25寸彩色显示器1台，内置彩色黑白高压包各1只，内置3W杨声器2只。
5、上海精益FM-500型指针万用表1台。
6、数字万用表：890B+ 1只
7、工具套件：剥线钳、尖嘴钳、镊子、无感起子一套等
五、TSI-99H家用电器音视频培训考核设备功能与实验:
1、三洋单片彩电（I2C总线控制）
2、32寸液晶电视机
六、TSI-99H家用电器音视频培训考核设备全透明单元板配置:
1、彩色电视机行输出电路单元一块
2、彩色电视机开关电源电路单元一块
3、I2C总线控制高频头、遥控、中放、解码、亮度电路单元一块
4、I2C总线控制输出电路单元一块
5、I2C总线控制视放电路单元一块
6、枕形效整电路单元一块
7、32寸液晶电视机一台
七、I2C总线控制三羊单片彩色电视机高频头中放、电脑控制解码，行场扫描电路单元、光耦开关电源
八、TSI-99H家用电器音视频培训考核设备实训项目:
1 无AV视频信号实验
2 无音频信号实验
3 有雪花无图像无伴音实验
4 无图像或图像实验
5 L波段无图无声实验
6 H波段收不到台实验
7 U波段收不到台实验
8 不能搜台或搜不到电台实验
9 电脑不工作实验
10 缺R基色实验
11 缺G基色实验
12 缺B基色实验
13 行不工作实验
14 无字符显示实验
15 ABL电路实验
16 无字符显示实验
17 水平亮线实验
18 遥控接收失灵实验
19 DATA、CLOCK电路实验
20 无伴音实验
21 正机不工作实验
22 水平亮线实验
23 图象扭曲实验
九、TSI-99H家用电器音视频培训考核设备实训项目：
1.理解液晶电视中各主要元器件的基本结构及基本工作原理
2.认识液晶电视机各主要单元电路的组成，理解其基本的工作原理
3.电子调谐器的测量与分析
4.遥控及本机键盘控制测量与分析
5.视频信号处理流程测量与分析
6.音频信号处理流程测量与分析
7.AD模数转换控制测量与分析
8.开关稳压电路测量与分析
9.逆变器背光驱动电路测量与分析
