TSI 机械制图教学模型
申请服务
- 产品介绍

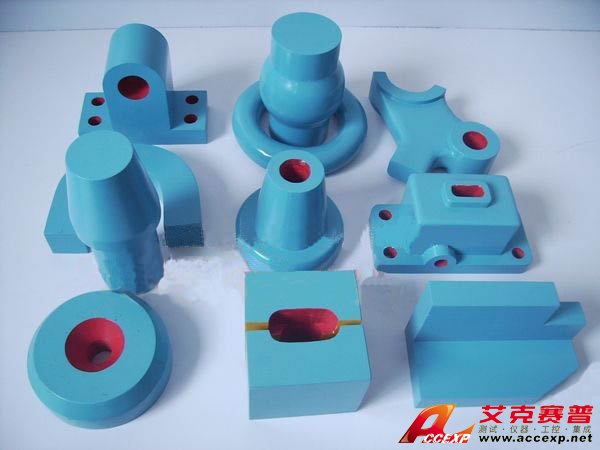

TSI 机械制图教学模型是大中专院校、职技校教学示教、测绘、实习用，以教材中原件实物图表做成模型，可拆组合（并有装配组件）、采用硬质塑料，用高级油漆喷涂制作，外形美观。剖切鲜明、不易变形，投影箱用有机玻璃、五夹板制作，可展组合。
| 货号 | 图号 | 产 品 名 称 | 单位 | 金额（元） | 备注 |
| AG01 | 41731 | 中心投影法 | 只 | 100 | 有机立模 |
| AG02 | 41732 | 平行投影法 (2 件 ) | 套 | 151 | |
| AG03 | 41733 | 多面正投影 | 只 | 195 | 20cm×20cm |
| AG04 | 41739 | 三视图的形成 | 只 | 195 | 透明有机玻璃 |
| AG05 | 41761 | 点的三面投影 | 只 | 162 | 投影箱活动演示 |
| AG06 | 41768 | 一般位置直线的投影 | 只 | 168 | |
| AG07 | 41770 | 用直角三角形法求线段实长与三个投影面倾角 | 只 | 200 | |
| AG08 | 41773 | 平行两线的投影 | 只 | 160 | |
| AG09 | 41775 | 相交两直线的投影 | 只 | 160 | |
| AG10 | 41776 | 交叉两直线的投影 | 只 | 153 | |
| AG11 | 5-35 | 用辅助线法求直线与磁面的贯穿点 | 只 | 110 | |
| AG12 | 5-36 | 利用投影的积聚性求直线与平面的贯空点 | 只 | 120 | |
| AG13 | 5-37 | 利用投影的积聚性求两平面的交线 | 只 | 133 | |
| AG14 | 5-38 | 用辅助法求直线与平面的交线 | 只 | 195 | |
| AG15 | 5-39 | 求两个一般位置平面的交线 | 只 | 158 | |
| AG16 | 5-40 | 求作四棱柱与侧垂面的交线 | 只 | 120 | |
| AG17 | 5-42 | 交换发 V 面的点的投影变换 | 只 | 162 | |
| AG18 | 5-43 | 交换 H 面的点的投影变换 | 只 | 162 | 透明有机投影箱 |
| AG19 | 5-44 | 二次换面法 | 只 | 178 | |
| AG20 | 5-44 | 用换面法求一般位置线段的实长和倾角 | 只 | 162 | |
| AG21 | 5-46 | 一般位置直线变换成投影面垂直线 | 只 | 178 | |
| AG22 | 5-47 | 一般位置平面形变换成投影面垂直面 | 只 | 170 | |
| AG23 | 41792 | 正六棱柱的三视图 | 只 | 190 | 20cm×20cm |
| AG24 | 41794 | 正三棱柱的三视图 | 只 | 195 | 透明有机玻璃 |
| AG25 | 41795 | 四棱台的三视图 | 只 | 195 | 投影箱活动演示 |
| AG26 | 41796 | 四棱柱穿孔的三视图 | 只 | 195 | |
| AG27 | 41796 | 三棱锥切口的三视图 | 只 | 200 | |
| AG28 | 41799 | 圆柱的三视图 | 只 | 177 | |
| AG29 | 41801 | 圆柱上的切凹槽的画法 | 只 | 200 | |
| AG30 | 41802 | 圆锥的三视图 | 只 | 195 | |
| AG31 | 41806 | 圆球的三视图 | 只 | 200 | |
| AG32 | 41809 | 半圆球切割凹槽的三视衅 | 只 | 195 | 20cm×20cm |
| 透明有机玻璃 | |||||
| AG33 | 41811 | 圆环面上点的投影 | 只 | 205 | 投影箱活动演示 |
| AG34 | 41854 | 斜切四棱锥 | 只 | 101 | 塑料立模 |
| AG35 | 41855 | 斜切圆柱 | |||
| AG36 | 表 8-2 | 圆锥截交线 | 只 | 180 | 有机立模 |
| AG37 | 41858 | 圆台开槽 | 只 | 104 | |
| AG38 | 41859 | 球的截交面 | 只 | 110 | 塑 |
| AG39 | 41860 | 顶尖 | 只 | 123 | 料 |
| AG40 | 41884 | 两圆柱正交 | 只 | 78 | 立 |
| AG41 | 41885 | 两圆柱偏交 | 只 | 78 | 模 |
| AG42 | 41888 | 圆柱与圆锥正交 | 只 | 85 | |
| AG43 | 41889 | 圆柱与半球相交 | 只 | 149 | |
| AG44 | 41890 | 圆锥台与球相交 | 只 | 149 | |
| AG45 | 41891 | 圆柱与圆锥斜交 | 套 | 140 | |
| AG46 | 41892 | 相贯线的特殊情况 (3 件 ) | 套 | 208 | |
| AG47 | 41893 | 相贯线的特殊情况 (4 件 ) | 只 | 305 | |
| AG48 | 41913 | 组合体的形体分析 ( 轴承座 ) | 只 | 93 | |
| AG49 | 41914 | 表面不平齐 | 只 | 108 | 塑 |
| AG50 | 41915 | 表面平齐 | 只 | 108 | 料 |
| AG51 | 41916 | 表面相切 | 只 | 108 | 立 |
| AG52 | 41917 | 圆弧面相切 | 只 | 91 | 模 |
| AG53 | 41918 | 机座 | 只 | 125 | |
| AG54 | 41920 | 轴承座 | 只 | 118 | |
| AG55 | 41928 | 机座 | 只 | 133 | |
| AG56 | 41930 | 组合体 | 只 | 110 | |
| AG57 | 41931 | 摇臂 | 只 | 105 | |
| AG58 | 41933 | 底架 | 只 | 119 | |
| AG59 | 41936 | 接头 | 只 | 100 | |
| AG60 | 41945 | 接头展开 | 只 | 113 | |
| AG61 | 41948 | 斜截面棱柱管的展开 | 只 | 78 | |
| AG62 | 41949 | 斜口圆管的展开 | 只 | 78 | |
| AG63 | 41950 | 四棱台管的展开 | 只 | 87 | |
| AG64 | 41951 | 正圆锥管的展开 | 只 | 87 | |
| AG65 | 41952 | 斜口圆锥管的展开 | 只 | 100 | |
| AG66 | 41953 | 异径直角三通管的展开 | 只 | 180 | 二号示教板 |
| AG68 | 41954 | 1/4 圆环面弯管接头的表面展开 | 只 | 195 | 配实物模型 |
| AG69 | 41955 | 上圆下方变形接头 | 只 | 90 | 有机模型 |
| AG70 | 41956 | 正螺旋面 | 只 | 100 | |
| AG71 | 41975 | 局部视图 | 只 | 123 | 塑 |
| AG72 | 41976 | 支架 | 个 | 100 | 料 |
| AG73 | 41979 | 旋转视图 | 个 | 115 | 立 |
| AG74 | 41980 | 机件全剖 | 个 | 122 | 模 |
| AG75 | 41983 | 30 °或 60 °剖面线 | 个 | 122 | |
| AG76 | 41986 | 旋转剖 | 个 | 132 | |
| AG77 | 41987 | 旋转剖示一 | 个 | 95 | |
| AG78 | 41988 | 旋转剖示二 | 个 | 113 | |
| AG79 | 41989 | 阶梯剖 | 个 | 123 | |
| AG80 | 41991 | 复合剂 | 个 | 132 | 塑 |
| AG81 | 41992 | 复合剂 | 个 | 132 | 料 |
| AG82 | 41993 | 斜剖 | 个 | 115 | 模 |
| AG83 | 41994 | 半剖 | 个 | 142 | 型 |
| AG84 | 41996 | 局部剖 | 个 | 134 | |
| AG85 | 41999 | 局部剖视示例三 | 个 | 108 | |
| AG86 | 42000 | 剖视图中再作一次局部剖 | 个 | 153 | |
| AG87 | 12-34 | 肋板剖切 | 个 | 111 | |
| AG88 | 12-35 | 轮幅剖切 | 个 | 154 | |
| AG89 | 12-36 | 十字筋剖切 | 个 | 100 | |
| AG90 | 12-37 | 均布孔和肋 ( 二件 ) | 套 | 133 | |
| AG91 | 12-43 | 滚花零件 | 只 | 78 | |
| AG92 | 12-51 | 四通管 | 只 | 116 | |
| AG93 | 12-53 | 支架 | 只 | 133 | |
| AG94 | 12-55 | 箱体 | 只 | 278 | 塑料模型 |
| AG95 | 41742 | 尾架体 | 台 | 520 | |
| AG96 | 13-85 | 汽车变速箱盖 | 只 | 315 | |
| AG97 | 41654 | 压力表开关 | 台 | 629 | 全透明有机立模 |
| AG98 | 41685 | 行程气阀 | 台 | 778 | |
| AG99 | 41713 | 减速器 (1:1) | 台 | 784 | |
| AG100 | 41927 | 三星轮系 | 台 | 320 | |
| AG101 | 15-25 | 润滑油泵 | 台 | 630 | |
| AG102 | 15-26 | 分配阀 | 台 | 620 | |
