TSI Y-19B气动PLC控制实验室设备

名称:教育实验实训装置

品牌:

型号:

简介:TSI Y-19B气动PLC控制实验室设备

  • 产品介绍
TSI Y-19B气动PLC控制实验室设备是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求,参考广大师生的建议,精心设计而成。TSI Y-19B气动PLC控制实验室设备除了可以进行常规的气动基本控制回路实验外,还可进行模拟气动控制技术应用实验、气动技术课程设计,以及可编程序控制器(PLC)学习及其基本应用实验等,是机电完美结合的典型实验设备。
TSI Y-19B气动PLC控制实验室设备适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验,同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计,可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能,控制原理及编程技巧等。
一.TSI Y-19B气动PLC控制实验室设备主要特点:
1.实验系统采用“二合一”结构,即一张实验桌配备两套实验设备,可供两组四位学生同时进行实验, 优化共享资源,提高产品的性价比。整体结构简单,实用性强。
2.实验气动元件均装有带弹性插脚的底板,实验时组装实验回路快捷、方便;实验回路清晰、明了。
3.实验电气控制采用低压直流24V电源;实验回路、控制电路安全可靠。
4.电气主控制单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制。同时,还可采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制器控制的优越性加深对PLC可编程序控制器的了解及掌握。
5.该系统是典型的机、电、气一体化的综合实验设备,功能强、适用范围广。

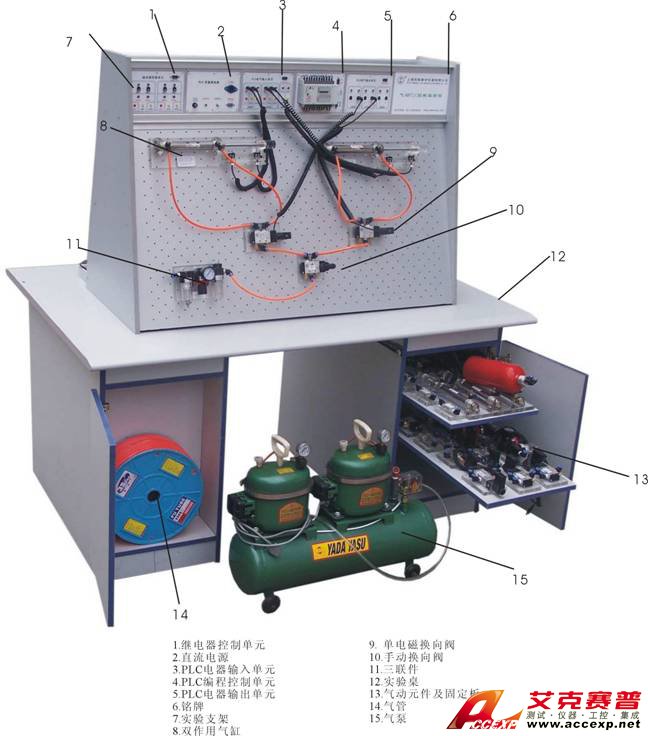

二.TSI Y-19B气动PLC控制实验室设备基本结构组成:
气动-PLC控制实验台主要由实验桌及实验支架、气动元器件、电气控制器件等组成:实验桌及实验支架采用“二合一”设计结构,即一套实验设备可供两组学生同时进行实验,优化共享资源,提高产品的性价比。气动元器件配备:空气压缩机,空气过滤、减压、油雾器三联件,减压阀,手动换向阀,电磁换向阀,气控换向阀,行程阀,单向阀,节流阀、单向节流阀、快速排气阀,或门型梭阀,单作用气缸,双作用气缸、旋转气缸.....
电气控制器件:直流24V(3A)电源单元,PLC可编程序控制器(日本松下FP1--C14),PLC电气控制输入单元, PLC电气控制输出单元,继电器控制单元,行程开关(常闭、常开)。

三.TSI Y-19B气动PLC控制实验室设备主要技术参数:
PLC可编程序控制器:松下FP1-C14型主机,8输入、6输出(继电器输出方式)。
直流电源:输入 AC 220V 输出:DC 24V/3A
空气压缩机(基本配置小型机): 电源:AC 220V 电机功率:360W
公称容积:10L 额定输出气压 0.7MPa
实验台外形尺寸: 1600mm×1000mm×740mm
实验支架尺寸: 1100mm×600mml

四.TSI Y-19B气动PLC控制实验室设备实验项目类型:
本实验台可以任意组合装配
(一)、气动基本控制回路实验
(二)、单回路作用缸自动控制
(三)、多回路作用缸自动控制
(四)、PLC控 制技术的应用
(五)、继电器控制技术应用
(六)、其它综合、扩展性实验 等类型的气动回路

气动基本实验回路:
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
12.过载保护回路
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回路
16.直线缸、旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路

五.TSI Y-19B气动PLC控制实验室设备配置清单:
序号 分 类 项 目 型 号 规 格 数量 备 注
1 气 源 压缩机 WY5.2 —双头 1 只
2 实验台 实验桌   1 张
3 实验台 实验支架   1 幅
4 实验台 元件固定板   4 块
5 接插元件 单作用缸 QGX25 × 100 2 只
6 接插元件 双作用缸 QGX25 × 100 4 只
7 接插元件 旋转气缸 MSQB20A-F9B 2 只
8 接插元件 三联件 AC2000 三联件 2 只
9 接插元件 减压阀(带压力表) AR2000 2 只
10 接插元件 手动换向阀 4H210-08 2 只
11 接插元件 单电磁换向阀(二位五通) 4V210-08 ( DC24V ) 4 只
12 接插元件 双电磁换向阀(二位五通) 4V220-08 ( DC24V ) 2 只
13 接插元件 双电磁换向阀(三位五通) 4V230-08 ( DC24V ) 2 只
14 接插元件 单气控换向阀(二位五通) 4A210-08 4 只
15 接插元件 双气控换向阀(二位五通) 4A220-08 4 只
16 接插元件 行程阀(机控) MOV-2 4 只 有 2 只装在缸体上
17 接插元件 行程阀(按钮) MOV-3A 2 只
18 接插元件 或门型梭阀(有机玻璃)   4 只
19 接插元件 快速排气阀(有机玻璃)   4 只
20 接插元件 单向节流阀 RE-02 4 只
21 接插元件 单向节流阀 JSC601 14 只 装在缸体上
22 接插元件 单向阀(有机玻璃)   4 只
23 接插元件 顺序阀   4 只
24 接插元件 气容   2 只
25 接插元件 六通(有机玻璃)   4 只
26 电器 行程开关   8 只 装在双作用缸上
27 电器 直流开关电源单元( DC :24V )   2 个
28 电器 PLC 编程器控制单元( 14点) 松下 FP-X L14 2 个
29 电器 PLC 电器输入单元   2 个
30 电器 PLC 电器输出单元   2 个
31 电器 继电器控制单元   2 个
32 电器 单元电器连接电缆   6 条
33 电器 电源线   2 条
34 电器 插板   1 个
35 资料 实验指导书   4 册
36 资料 软件光盘 编程软件及程序 1 碟
37 附件 内六角扳手   2 把
38 附件 螺丝刀   4 把
39 附件 活动扳手 150 × 19 1 把
40 附件 尖嘴钳   1 把
41 附件 剪刀   2 把
42 附件 三通( T 型三通) ?6 8 只
43 附件 三通( Y 型减径三通) ?8 — ?6 1 只 装在空气压缩机上
44 附件 四通 ?6 4 只
45 附件 气孔塞头 ?6 50 只
46 附件 弹性插脚   50 只
47 附件 生料带   1 个
48 附件 保险丝 2.5A 2 只
49 附件 行程开关   4 只
50 附件 气管( 200 米) PU 气管 6 × 4 1 卷
51 附件 适配器、编程电缆 松下 AFC8513 1 条
