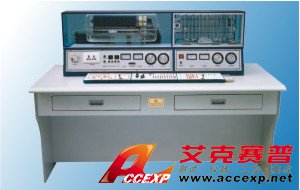

TSI 9920E型制冷制热实验台
名称：教育实验实训装置
品牌：
型号：
简介：TSI 9920E型制冷制热实验台是第四代产品的基础上作了进一步地改进，在结构和功能上更加接近真实的商业产品。本空调可分为两部分，前部为仿真室内机组，后面为仿真室外机组，室内机组的冷凝器作了进一步改进，外罩全透明外壳，全功能遥控，微电机控制...
申请服务
- 产品介绍
TSI 9920E型制冷制热实验台是第四代产品的基础上作了进一步地改进，在结构和功能上更加接近真实的商业产品。本空调可分为两部分，前部为仿真室内机组，后面为仿真室外机组，室内机组的冷凝器作了进一步改进，外罩全透明外壳，全功能遥控，微电机控制开风门、自动送冷气、暖气，使产品更加完美、直观。电冰箱在第四代的基础上也进行了改进，前面为冷冻室，后面为电冰箱压缩机工作室。加装温度自动控制装置温度调节器，可以设定需要的温度。
一.TSI 9920E型制冷制热实验台最大特点:
1、全套设备更趋真实，全功能遥控。
2、使用方便、直观性强、外形美观。
3、增加实验项目设计，并将电路部分故障演示集中在一起。
4、电路部分故障点均设置有故障指示灯及故障开关代码。
二.TSI 9920E型制冷制热实验台主要技术参数:
工作电源：AC220V±5% 50Hz
整机功耗:：＜1KW
外形尺寸：1600mmX800mmX1170mm
压缩机功率：空调：1ph 冰箱：1/10ph
制冷剂：空调：R22 冰箱：R12
加热方式：电加热（可调节）
三.TSI 9920E型制冷制热实验台常见故障实验项目:
一、整机不工作或工作不正常，可通过以下故障演示：
1、微处理器损坏，故障代码Q，应更换
2、晶振不良，故障代码I
3、CPU工作+5V电源丢失，故障代码G
4、整流二极管损坏，无法正常工作，故障代码F
5、三端稳压7812不良，无法正常工作，故障代码V
6、CPU复位不良，空调无法工作，故障代码H
二、室内风机工作，而主机不工作，可通过以下
方法排除故障：
1、如压缩机不能正常工作，一般情况下：电容过载保护器断路，可更换电容过载保护器
2、如控制指令有误，故障代码K
3、如12V电源丢失，故障代码V
三、整机正常工作、遥控失灵，可通过以下方法
演示：
1、如遥控器损坏，故障代码U
2、接收头不良，故障代码P
3、CPU不良，故障代码P
四、整机工作、遥控正常，而没有蜂鸣声，可用以下方法演示
1、蜂鸣器坏，故障代码W
2、2003集成损坏，故障代码X
五、整机工作，风门不动作，故障代码Y
六、注意事项：
1、以上故障演示，只能逐个进行，演示完应使开关复位，故障点指示灯熄灭。才能进行下一个故障演示。
2、正常状态，演示开关全部向前（向上）。
3、主机接通和关闭、时间间隔需5分钟左右，因连续启动易损坏压缩机。
4、微处理器设置延时保护功能3分钟。
5、制冷转换制热需在停机状态3分钟以上。
