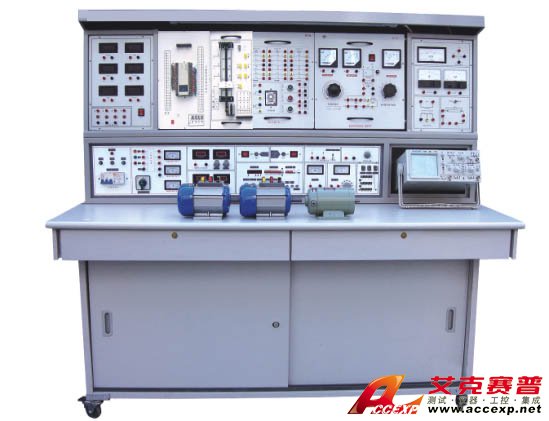

TSI L-3000E型立式电工·模电·数电·电气控制·PLC·单片机综合
名称：教育实验实训装置
品牌：
型号：
简介：TSI L-3000E型立式电工·模电·数电·电气控制·PLC·单片机综合实验装置结构、性能同“HYL-3000D型立式电工·模电·数电·电气控制·PLC可编程控制综合实验装置”机同，不同之处仅在前者的基础上增加单片机实验开发系统挂箱，增加...
申请服务
- 产品介绍
TSI L-3000E型立式电工·模电·数电·电气控制·PLC·单片机综合实验装置结构、性能同“HYL-3000D型立式电工·模电·数电·电气控制·PLC可编程控制综合实验装置”机同，不同之处仅在前者的基础上增加单片机实验开发系统挂箱，增加相应的单片机实验项目。可完成51/96/8088等CPU单片机、微机全部软、硬件实验，适用于《msc-51单片机原理与接口》《mcs-96单片机原理与接口》《单片机接口技术》《十六位微机原理与接口》等课程实验。
| 实验内容： | |
| （1）电工实验部分 | |
| 1．常用电工仪表的使用 | 15．RLC串联谐振电路 |
| 2．线性元件与非线性元件的伏安特性 | 16．日光灯电路连接 |
| 3．直流电路电压与电位的研究 | 17．改善功率因数实验 |
| 4．基尔霍夫定律的验证 | 18．互感的测量 |
| 5．迭加原理与互易定理的验证 | 19．三相电路及功率的测量 |
| 6．代文宁定理与诺顿定理的验证 | 20．R-C选频网络实验 |
| 7．电压源与电流源的等效变换 | 21．二端口网络的研究 |
| 8．受控源的研究 | 22．单相变压器实验 |
| 9．一阶电路的响应 | 23．三相异步电动机的使用与起动 |
| 10．二阶电路的响应 | 24．三相异步电动机的正、反转 |
| 11．研究LC元件在直流电路和交流电路中的特性 | 25．三相异步电动机的Y-△起动 |
| 12．交流电路参数的测量 | 26．三相异步电动机的顺序控制 |
| 13．正弦交流电路RLC元件的特性 | 27．三相异步电动机的能耗制动 |
| 14．RL及RC串联电路实验 | |
| （2）模拟部分实验 | |
| 1．二极管的正、反相特性 | 11．变压器耦合推挽功率放大器 |
| 2．晶体三极管的输入、输出特性 | 12．0TL功率放大器 |
| 3．晶体管共射极单管放大器 | 13．集成功率放大器 |
| 4．两级阻容耦合放大电路 | 14．单相桥式整流电路 |
| 5．负反馈对放大器性能的影响 | 15．串联型晶体管直流稳压电源 |
| 6．场效应管放大器 | (设计性实验) |
| 7．差动放大电路 | 16．集成直流稳压电源 |
| 8．运算放大器指标测试 | 17．单结晶体管特性 |
| 9．集成运算放大器的基本应用 | 18．单结晶体管触发电路 |
| (多种模拟运算电路) | 19．晶闸管简单测试 |
| 10．集成运算放大器非线性应用 | 20．晶闸管可控整流电路 |
| （多种波形发生器） | |
| 利用上述20项实验元器件还可完成下面实验项目 | |
| l．电压负反馈偏置电路 | 36．模拟二阶微分方程电路 |
| 2．分压式电流负反馈偏置电路 | 37．基本对数运算电路 |
| 3．用二极管稳定工作点 | 38．实用微分电路 |
| 4．共基极放大电路 | 39．反对数放大基本电路 |
| 5．共集电极放大电路 | 40．简单的过零比较电路 |
| 6．共源极基本放大电路 | 41．利用二级管作为上限检测幅度选择电路 |
| 7．场效应管共漏极电路 | 42．下限幅度选择电路 |
| 8．场效应管共栅极电路 | 43．RC无源网络的低通滤波电路 |
| 9．单管阻容放大电路 | 44．同相输入一阶低通滤波电路 |
| 10．变压器耦合放大电路 | 45．反相输入一阶低通滤波电路 |
| 11．甲类功率放大电路 | 46．简单的二阶RC滤波电路 |
| 12．串联电流负反馈电路 | 47．典型二阶RC有源低通滤波电路 |
| 13．串联电压负反馈电路 | 48．典型二阶高通有源滤波电路 |
| 14．并联电压负反馈电路 | 49．基本带通滤波电路 |
| 15．并联电流负反馈电路 | 50．典型带通滤波电路 |
| 16．共基共射极放大电路 | 51．矩型波振荡电路 |
| 17．自举射极输出电路 | 52．宽度可调的矩形波发生器 |
| 18．NPN一PNP直接耦合放大电路 | 53．幅频可调的锯齿波发生器 |
| 19．用负反馈消除自激振荡 | 54．单相半波整流电路 |
| 20．晶体管开关作用 | 55．单相全波整流电路 |
| 21．变压器反馈式振荡电路 | 56．电容滤波电路 |
| 22．电容三点式振荡电路 | 57．电容滤波带电阻负载 |
| 23．电感三点式振荡电路 | 58．RC滤波电路 |
| 24．差动放大电路的基本形式 | 59．基本LC滤波电路 |
| 25．长尾式差动放大电路 | 60．二倍压整流电路 |
| 26．双电源长尾式差动放大电路 | 61．三倍压整流电路 |
| 27．运放用作交流比例放大 | 62．基本稳压电路 |
| 28．反相输入保护措施 | 63．基本调整管稳压电路6 |
| 29．同相输入保护措施 | 64．具有放大环节的稳压电路 |
| 30．电源极性错接的保护 | 65．单相半波可控硅整流 |
| 31．RC高通电路 | 66．电子调压电路 |
| 32．利用三极管来保护器件 | 67．电子催眠器一一趣味性实验一 |
| 33．差动输入运算电路 | 68．电子门铃电路一一趣味性实验二 |
| 34．快速积分电路 | 69．电子报警电路一一趣味性实验三 |
| 35．模拟一阶微分方程电路 | |
| （3）数字部分实验 | |
| l．TTL集成逻辑门的参数测试 | 16．MSI数据选择器及逻辑设计 |
| 2．CM0S逻辑门的参数测试 | 17．微分型单稳态电路 |
| 3．TTL集成电极开路门与三态输出门的应用 | 18．环形多谐振荡器 |
| 4．与、非、或、与非门电路实验 | 19．利用门电路构成编码器分配器、选择器 |
| 5．半加器电路实验 | 20．组合电路的设计之一一一编码转换 |
| 6．全加器电路实验 | 21．组合电路的设计之二一一显示电路 |
| 7．RS触发器实验 | 22．同步时序电路的设计 |
| 8．D触发器实验 | 23．计算机时序电路的设计 |
| 9．JK触发器实验 | 24．集成定时器测试及应用 |
| 10．T触发器实验 | 25．CM0S集成A/D、D/A转换电路实验 |
| 11．JK型触发器转换成D触发器 | 26．二极管非门、或非门电路 |
| 12．D型触发器转换成JK触发器 | 27．三极管非门、与非门、或非门电路 |
| 13．计数器实验 | 28．异步十进制减法计数器 |
| 14．MSI移位寄存器及其应用 | 29．异步十进制加法计数器 |
| 15．译码器及其变换方式 | 30．综合能力培训实验一一电子秒表 |
| （4）电气控制部分实验 | |
| 1．闸刀开关正转控制线路 | 15．QX3-13型Y/△自动起动控制线路 |
| 2．接触器点动正转控制线路 | 16．半波整流能耗制动控制线路 |
| 3．具有自锁的正转控制线路 | 17．全波整流能耗制动控制线路 |
| 4．具有过找保护的正转控制线路 | 18．C620车床电气控制线路 |
| 5．倒顺开关控制正反转控制线路 | 19．手动降压起动 |
| 6．接触器联锁的正反转控制线路 | 20．单相运行反接制动控制线路 |
| 7．按钮联锁的正反转控制线路 | 21．电动葫芦电气控制线路 |
| 8．按钮接触器复合联锁控制线路 | 22．C6163车床电气控制线路 |
| 9．自动往返行程控制线路 | 23．控制电路联锁控制线路 |
| 10．接触器控制串联电阻降压起动线略 | 24．主电路联锁控制线路 |
| 11．时间继电器控制串联电阻降压控制线路 | 25．直流电机启动 |
| 12．手动Y/△降压起动 | 26．直流电机的调速 |
| 13．接触器控制Y/△降压起动 | 27．直流电机的反转 |
| 14．时间继电器控制Y/△降压起动 | 28．直流电机制动实验 |
| （5）PLC可编程控制部分： | |
| 1．与、或、非逻辑功能实验 | 12．艺术彩灯造型的PLC控制实验 |
| 2．定时器、计数器功能实验 | 13．电机的自动控制实验 （实物） |
| 3．跳转、分支功能实验 | 14．步进电机的PLC控制（实物） |
| 4．移位寄存器实验 | 15．模拟电视发射塔实验实验 |
| 5．数据处理功能实验 | 16．自动送料装车系统控制实验 |
| 6．微分、位操作实验 | 17．自动售货机实验 |
| 7．交通信号灯PLC自动控制实验 | 18．自动成型实验 |
| 8．搅拌器的PLC自动控制实验 | 20．邮件自动分拣实验 |
| 9．LED数码官显示PLC自动控制实验（实物） | 19．水塔自动供水控制系统实验 |
| 10．四层电梯的PLC自动控制实验（实物） | 21．自动洗衣机控制系统模拟实验 |
| 11．加工中心刀具库选择控制实验（实物） | 22．电镀过程控制实验 |
| （6）PLC综合实验部分 | |
| 1．PLC控制三相电动机动机启动停止 | 4．PLC控制三相异步电动机往返运动 |
| 2．PLC控制三相异步电动机正转、反转 | 5．PLC控制三相异步电动机Y/△启动 |
| 3．PLC控制三异步电动机顺序启动 | |
| （7）、增加单片机实验项目： | |
| MCS-51单片机实验 | |
| 软件实验 | |
| 外部数据存储器扩展 | |
| 实验一清零程序 | 实验八多分支程序 |
| 实验二拆字程序 | 实验九脉冲计数（定时/计数实验） |
| 实验三拼字程序 | 实验十电脑时钟（定时器、中断器综合实验） |
| 实验四数据区传送子程序 | 实验十一二进制转换到BCD |
| 实验五数据排序实验 | 实验十二二进制转换到ASCII |
| 实验六查找相同数个数 | 实验十三八段数码管显示 |
| 实验七无符号双字节快速乘法子程序 | 实验十四键盘扫描显示实验 |
| 硬件实验 | |
| 自搭接硬件电路实验提示 | |
| 实验一P1口亮灯实验 | 实验十二继电器控制 |
| 实验二P1口转弯灯实验 | 实验十三步进电机实验 |
| 实验三P3.3输入，P1口输出 | 实验十四8253方波 |
| 实验四工业顺序控制（中断控制） | 实验十五串并转换实验 |
| 实验五8255A.B.C输出方波 | 实验十六外部存储器扩展实验 |
| 实验六8255PA口控制PB口 | 实验十七MCS-51串行口应用实验㈠——双机通信 |
| 实验七8255控制交通灯 | 实验十八MCS-51串行口应用实验㈡——与PC机通信 |
| 实验八简单I/O口扩展实验 | 实验十九温度闭环控制 |
| 实验九A/D转换实验 | 实验二十小直流电机调速实验 |
| 实验十D/A输出方波 | 实验二十一 外部中断（急救车与交通灯） |
| 实验十一电子音响 | |
| 8088/8086系列微机实验 | |
| 软件实验 | |
| 实验一清零程序 | 实验七32位二进制乘法 |
| 实验二拆字程序 | 实验八多分支程序 |
| 实验三拼字程序 | 实验九显示子程序 |
| 实验四数据区移动 | 实验十键盘扫描显示实验 |
| 实验五数据排序实验 | 实验十一二进制转换到BCD |
| 实验六找“零”个数 | 实验十二二进制转换到ASCII |
| 硬件实验 | |
| 自搭接硬件电路实验提示 | |
| 实验一8255并行口实验㈠：A.B.C口输出方波 | 实验九定时／计数器：8253方波 |
| 实验二8255并行口实验㈡：PA口控制PB口 | 实验十继电器控制 |
| 实验三8255并行口实验㈢：控制交通灯 | 实验十一8251串行通信实验㈠：自发自收 |
| 实验四简单I/O口扩展 | 实验十二8251串行通信实验㈡：与PC通信 |
| 实验五A/D转换实验 | 实验十三步进电机控制 |
| 实验六D/A转换实验㈠：输出方波 | 实验十四小直流电机调速实验 |
| 实验七D/A转换实验㈠：输出锯齿波 | 实验十五温度闭环控制 |
| 实验八8259中断控制器实验 | 实验十六音频驱动实验 |
| MCS-96单片机实验 | |
| 软件实验 | |
| 实验一清零程序 | 实验十一80C196外部中断实验 |
| 实验二拆字程序 | 实验十二80C196软件方法产生中断 |
| 实验三拼字程序 | 实验十三利用HSI测脉冲宽度 |
| 实验四数据区传送子程序 | 实验十四利用HSI测量单脉冲宽度 |
| 实验五数据排序实验 | 实验十五利用HSO产生单脉冲 |
| 实验六查找相同数个数 | 实验十六利用HSO产生连续脉冲 |
| 实验七无符号双字节快速乘法子程序 | 实验十七软件定时器 |
| 实验八多分支程序 | 实验十八80C196A/D转换实验 |
| 实验九定时器1实验——定时中断 | 实验十九利用80C196的PWM产生各种波形 |
| 实验十定时器T1和T2同时产生中断 | 实验二十二进制转换到BCD进制转换到ASCII |
| 硬件实验 | |
| 自搭接硬件电路实验提示 | |
| 实验一P1口亮灯实验 | 实验十一继电器控制 |
| 实验二P1口转弯灯实验 | 实验十二8253方波 |
| 实验三P2.6输入，P1口输出 | 实验十三80C196串行口实验 |
| 实验四工业顺序控制 | 实验十四LED七段数码管显示实验 |
| 实验五8255A.B.C输出方波 | 实验十五键盘显示综合实验 |
| 实验六8255PA口控制PB口 | 实验十六音频驱动实验 |
| 实验七8255控制交通灯 | 实验十七 步进电机实验 |
| 实验八简单I/O口扩展实验 | 实验十八直流电机实验 |
| 实验九A/D转换实验 | 实验十九外部中断（急救车与交通灯） |
| 实验十D/A输出方波 | |
