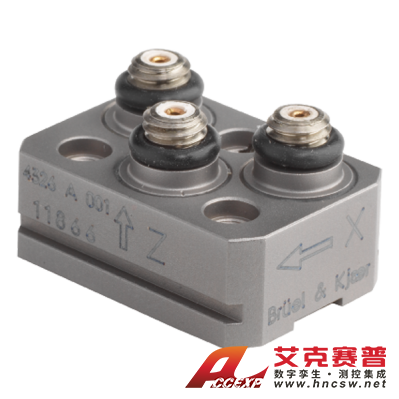

HBK 4326-A-001型 微型三轴压电电荷型加速度计，带槽，不含电缆
名称：振动测试仪
品牌：HBK
型号：4326-A-001
简介：4326-A型和4326-A-001型是具有三个独立输出的三轴压电式ThetaShear®专利加速度计，用于在三个相互垂直的方向上同时进行高级值测量。每个传感元件都是单独校准的。使用场景在轻型结构上和有限空间内进行通用多轴振动和冲击测量。为...
申请服务
- 产品介绍
4326-A型和4326-A-001型是具有三个独立输出的三轴压电式ThetaShear®专利加速度计，用于在三个相互垂直的方向上同时进行高级值测量。每个传感元件都是单独校准的。
使用场景
在轻型结构上和有限空间内进行通用多轴振动和冲击测量。
为避免来自接头的摩擦电噪声和提供最大的测量可靠性和置信度，特别注意了这三个接头。两种加速度计都有三个独立而坚固的10-32 UNF接头。
特点
这种压电式加速度计可作为电荷源。其灵敏度用电荷每单位加速度（pC/g）表示。
ThetaShear设计涉及一个开槽的圆柱形支柱，其中包含一个中心振块，其两侧是两块压电板。该组件被盖子牢固地夹住。为了确保最佳的精度和可靠性，仅靠分子附着力将组件保持在一起，而不需要其他粘合剂。ThetaShear设计提供了最高的测量稳定性、出色的灵敏度与重量比和较小的外在环境影响敏感性。
ThetaShear原理的一个显著特征是横向共振频率将始终在10%频率范围之外。这确保了来自垂直振动分量的干扰在加速度计的有用频率范围内最小。ThetaShear设计还提供了对其他环境影响（如碱性应变、磁敏感和声场）的优异抗扰性。
版本
使用的压电元件是PZ 23锆钛酸铅元件。4326-A型和4326-A-001型在重量和温度范围方面有所不同。4326-A型的外壳材质是更加坚固的铝，而4326-A-001型的外壳材质是更重的钛。
安装
在安装灵活性方面具有突出表现。为了快速方便的安装，可以使用安装夹UA-1408、UA-1473和UA-1474。六个表面中的五个可用于使用胶浆或安装蜡进行安装。若可在试件中提供螺纹孔，则4504-A型可以通过底座中的安装孔从顶部安装。底座可容纳三个M2螺丝用于顶部安装。
通过将传感元件与共同体进行电气绝缘来避免接地回路噪声，特别是避免多通道测量中的麻烦。4326-A型和4326-A-001型都具有相对于信号地的这种电气绝缘，以及大于10 MW的电阻。
4326-A型的电气绝缘来自其完全硬质阳极氧化的共同体，在三个圆柱形安装孔处绝缘。硬质阳极气氧化安装表面具有额外的绝缘性。
4326-A-001型的电气绝缘来自三个传感元件的特殊安装技术。使用非导电胶将传感元件粘合到共同体中的孔中。三个独立绝缘的传感元件确保测量设置中不会产生接地回路电流。这在发动机测试应用中尤为有益。
电缆固定
使用微型加速度计时，由于加速度计接头上的电缆施加的力，加速度计电缆可能会影响测量结果。这可能会导致频率高达约200 Hz时自加速度计输出中的振幅不均匀。使用柔性电缆可以减少这种情况。为了有效减少低频时的问题，一般是建议夹紧电缆。一种做法是，在靠近加速度计（最大直径30 mm）的电缆留出一个小回环，并用安装蜡或双面胶带将电缆固定在加速度计底座旁边。这同时也降低了电缆产生动态感应噪声的可能性。
校准
在校准图中给出的灵敏度是在159.2Hz频率和10g加速度的情况下测量的。对于99.9%置信度，出厂校准精度为±2%。
| 压电式电荷加速度计 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型号 | 4374 | 4517-C | 4393 | 8347-C | 4384 | 8309 | 4527-C | 4326-A-001 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 标称灵敏度 pC/ms-2 | 0.15 | 0.18 | 0.316 | 1.0 | 1.0 | 0.004 | 0.32 | 0.3 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 频率范围 (±10%)Hz | 1 - 26k | 1 - 10k | 0.1 - 16.5k | 12.8k | 0.1 - 12.6k | 1 - 54k | x, y:0.3 - 10k z:0.3 - 12.8k | x:1 - 9k y:1 - 8k z:1 - 16k | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 测量范ms-2 | 50k | 10k | 50k | 49k | 60k | 150k | 7k | 29k | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 特点 | 微型， 仅0.65克, 高量程 | 微型， 仅0.6克 | 宽频响、 高温振动 测量 | 主要用于航 空发动机状 态监测，温 度范围 -196°C- +482°C | 通用、 高灵敏度、 宽频带 | 冲击测量 | 三轴向， 仅6克 | 配UA-3014 水冷基座 可用于 600℃高温 | ||||||||||||||||||||||||||||||||||||||||||||||||||
