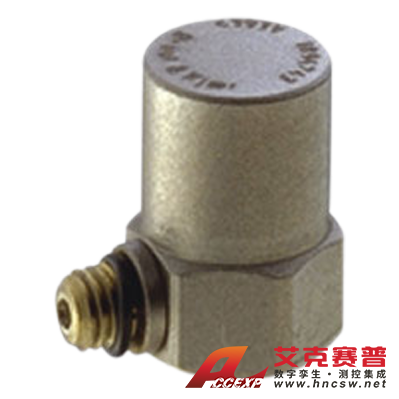

HBK 4384型 压电电荷型加速度计，顶部接头，含电缆
名称：振动测试仪
品牌：HBK
型号：4384
简介：4384型是一种带顶部接头的压电式DeltaShear®、 Unigain®加速度计。4384型有用于输出的10-32 UNF接口，可通过10-32 UNF钢螺柱安装在物体上。使用场景常规用途高灵敏度低声级、低频率测量振动测试与分析特点这种...
申请服务
- 产品介绍
4384型是一种带顶部接头的压电式DeltaShear®、 Unigain®加速度计。4384型有用于输出的10-32 UNF接口，可通过10-32 UNF钢螺柱安装在物体上。
使用场景
常规用途
高灵敏度
低声级、低频率测量
振动测试与分析
特点
这种压电式加速度计可作为电荷源。其灵敏度用电荷每单位加速度（pC/g）表示。
设计涉及三个压电元件和三个振块，它们排列在三角形中心柱周围的三角形配置中。该夹紧环对压电元件进行预加应力，以保证高线性度。在外壳和夹紧环之间收集电荷。使用的压电元件是PZ 23锆钛酸铅元件。外壳的材质为钛。
校准
在校准图中给出的灵敏度是在159.2Hz频率和10g加速度的情况下测量的。对于99.9%置信度，出厂校准精度为±2%。
| 压电式电荷加速度计 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型号 | 4374 | 4517-C | 4393 | 8347-C | 4384 | 8309 | 4527-C | 4326-A-001 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 标称灵敏度 pC/ms-2 | 0.15 | 0.18 | 0.316 | 1.0 | 1.0 | 0.004 | 0.32 | 0.3 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 频率范围 (±10%)Hz | 1 - 26k | 1 - 10k | 0.1 - 16.5k | 12.8k | 0.1 - 12.6k | 1 - 54k | x, y:0.3 - 10k z:0.3 - 12.8k | x:1 - 9k y:1 - 8k z:1 - 16k | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 测量范ms-2 | 50k | 10k | 50k | 49k | 60k | 150k | 7k | 29k | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 特点 | 微型， 仅0.65克, 高量程 | 微型， 仅0.6克 | 宽频响、 高温振动 测量 | 主要用于航 空发动机状 态监测，温 度范围 -196°C- +482°C | 通用、 高灵敏度、 宽频带 | 冲击测量 | 三轴向， 仅6克 | 配UA-3014 水冷基座 可用于 600℃高温 | ||||||||||||||||||||||||||||||||||||||||||||||||||
