HBK 4374 型 微型压电式电荷加度传感器、侧向连接器、整体线缆
名称：振动测试仪
品牌：HBK
型号：4374
简介：4374型是一款压电式平面剪切加速度传感器。一体式侧向输出线缆，一头配有10-32 UNF连接器。4374型是粘连在测试对象上的。使用场景高级值、高频率测量在狭小空间中进行测量在精密结构上进行测量振动试验和分析特性该压电加速度传感器可以作为...
申请服务
- 产品介绍

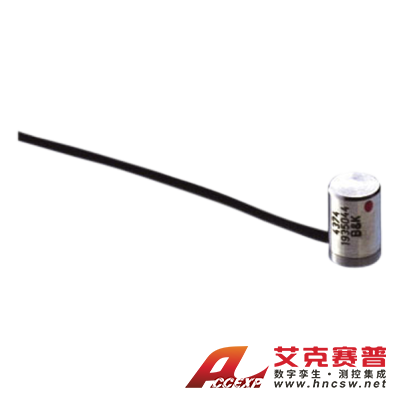

4374型是一款压电式平面剪切加速度传感器。一体式侧向输出线缆，一头配有10-32 UNF连接器。4374型是粘连在测试对象上的。
使用场景
高级值、高频率测量
在狭小空间中进行测量
在精密结构上进行测量
振动试验和分析
特性
该压电加速度传感器可以作为一个电荷源其灵敏度可以用单位加速度所对应的电荷量表示 （pC/g）。
平面剪切设计中，压电元件会经历剪切形变，如同DeltaShear®一般。两片矩形压电材料被放在矩形中心柱两侧。两个质量块使用具有高张力的卡环固定在一定位置。卡环对压电元件施加高线性预应力电荷汇集在外壳与卡环之间。4374型与4734-S型所使用的压电元件是PZ 27。4734-L型为PZ 23。外壳材料为钛。
校准
校准表上的灵敏度是在159.2Hz，加速度为10g时测得的。就99.9%的可信度而言，工厂校准的精确度为±2%。
| 压电式电荷加速度计 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型号 | 4374 | 4517-C | 4393 | 8347-C | 4384 | 8309 | 4527-C | 4326-A-001 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 标称灵敏度 pC/ms-2 | 0.15 | 0.18 | 0.316 | 1.0 | 1.0 | 0.004 | 0.32 | 0.3 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 频率范围 (±10%)Hz | 1 - 26k | 1 - 10k | 0.1 - 16.5k | 12.8k | 0.1 - 12.6k | 1 - 54k | x, y:0.3 - 10k z:0.3 - 12.8k | x:1 - 9k y:1 - 8k z:1 - 16k | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 测量范ms-2 | 50k | 10k | 50k | 49k | 60k | 150k | 7k | 29k | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 特点 | 微型， 仅0.65克, 高量程 | 微型， 仅0.6克 | 宽频响、 高温振动 测量 | 主要用于航 空发动机状 态监测，温 度范围 -196°C- +482°C | 通用、 高灵敏度、 宽频带 | 冲击测量 | 三轴向， 仅6克 | 配UA-3014 水冷基座 可用于 600℃高温 | ||||||||||||||||||||||||||||||||||||||||||||||||||
