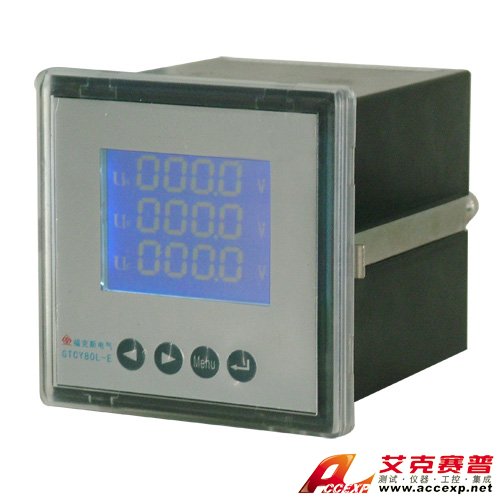

GTCY80L-E 多功能电力仪表
名称：电能质量测试仪
品牌：
型号：
简介：GTCY80L-E多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，多功能电力仪表广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考...
申请服务
- 产品介绍
GTCY80L-E多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，多功能电力仪表广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，有可实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU协议。适用于配电柜、智能楼宇。
测量功能
GTCY80L-E多功能电力仪表够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有.功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
特性
测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
计量：正反向有功电能，感性容性无功电能
显示：三排LED数码管显示，可视度高
通讯：RS485通讯，MODBUS-RTU协议
输出：2路电能脉冲输出(脉冲常数10000imp/kwh)
扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
配选：可附加模拟量4-20mA变送输出，开关量数量、开关量输出，上下限越限报警功能
用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理
安装方法
1）.在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。
2）.取出仪表，松开定位螺丝，取下固定夹。
3）.将仪表安装插入配电柜的仪表孔中。
4）.插入仪表的固定夹，固定定位螺丝。
注：L-N为辅助电源 请按仪表外壳接线图正确接线！
测量功能
GTCY80L-E多功能电力仪表够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有.功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
| 性能 | 参数 | |
| 输入测电压显示 | 网络 | 三相三线、三相四线 |
| 电 压 | 额定值 AC1A、5A | |
| 过负荷 | 持续：1.2倍 瞬时：2倍/10s | |
| 功耗 | 〈1VA（每相） | |
| 阻抗 | 〉300kΩ | |
| 精度 | RMS测量，精度等级0.5 | |
| 电 流 | 额定值 AC1A、5A | |
| 过负荷 | GTCY80L-E多功能电力仪表持续：1.2倍 瞬时：2倍/10s | |
| 功耗 | 〈0．4VA（每相） | |
| 阻抗 | 〈20MΩ | |
| 精度 | RMS测量，精度等级0.5 | |
| 频率 | 40~60Hz,精度0.1Hz | |
| 功能 | 有功、无功、视在功率，精度0.5级 | |
| 电能 | 四相限计量，有功精度0.5级，无功精度1级 | |
| 显示 | 可编程、切换、循环LED显示 | |
| 电源 | 工作范围 | AC、DC 80~270V |
| 功耗 | ≤5VA | |
| 输出 | 数字接口 | RS-485、MODBUS-RTU协议 |
| 脉冲输出 | 2路电能脉冲输出，光耦隔离 | |
| 环境 | 工作环境 | -10~55℃ |
| 储存环境 | -20~75℃ | |
| 安全 | 耐压 | 输入和电源>2kV,输入和输出>2kV,电源和输出>1kV |
| 绝缘 | 输入、输出、电源对机壳>5MΩ | |
| 外形 | 尺寸 | 120×120×128 96×96×128（长、宽、深） |
| 重量 | 0．6kg | |
测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
计量：正反向有功电能，感性容性无功电能
显示：三排LED数码管显示，可视度高
通讯：RS485通讯，MODBUS-RTU协议
输出：2路电能脉冲输出(脉冲常数10000imp/kwh)
扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
配选：可附加模拟量4-20mA变送输出，开关量数量、开关量输出，上下限越限报警功能
用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理
安装方法
1）.在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。
2）.取出仪表，松开定位螺丝，取下固定夹。
3）.将仪表安装插入配电柜的仪表孔中。
4）.插入仪表的固定夹，固定定位螺丝。
注：L-N为辅助电源 请按仪表外壳接线图正确接线！
