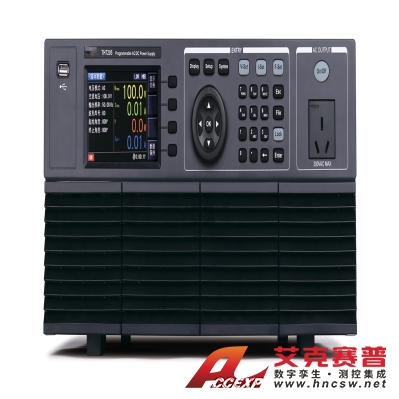

同惠 TH7210 线性可编程交 / 直流电源
名称：物性分析测试仪器
品牌：同惠
型号：TH7210
简介：24 位色 4.3 英寸 480×272 彩色液晶屏，中英文界面线性放大设计，单相输入，支持交流、直流、交直流叠加输出交流输出功率：500VA、1000VA；输出电压：0–300V；设定频率：1Hz–1kHz直流输出功率：350W、700W...
申请服务
- 产品介绍
24 位色 4.3 英寸 480×272 彩色液晶屏，中英文界面
线性放大设计，单相输入，支持交流、直流、交直流叠加输出
交流输出功率：500VA、1000VA；输出电压：0–300V；设定频率：1Hz–1kHz
直流输出功率：350W、700W；输出电压：1.4–424V
前后面板双输出，输出开关控制
数字键盘 + 调节旋钮，操作灵活
内置正弦波、方波、三角波、削波、突波陷波、调光波，支持自定义波形（CSV 导入）
支持起始相位、终止相位设置与定时功能
14 种电参数测量，可存储设置与测试结果
支持 USB 固件升级，具备 7 种保护模式
标配接口
RS232、USB HOST、USB DEVICE、LAN
物理参数
体积 (mm)：430 (W)×177 (H)×610 (D)
净重：27.5kg
应用
电机、变压器测试
电子生产设计、照明设备
航天航空军工、网络通讯
音视频设备、监控设备
世界各国电源规格模拟
电磁兼容设备测试
| 参数分类 | 项目 | TH7210 |
|---|---|---|
| 额定功率 | 交流输出 | 1000VA |
| 直流输出 | 700W | |
| AC 输出参数 | 输出电压范围 | 1.0–300.0V |
| 电压分辨率 | 0.1V | |
| 电压精确度 | ±(0.3%× 设置电压 + 0.6V) | |
| 输出频率范围 | 1Hz–1000Hz | |
| 频率分辨率 | 0.01Hz(1.00–99.99Hz)；0.1Hz(100.0–999.9Hz) | |
| 最大电流 (RMS) | 10.0A(LOW)；5.0A(HIGH) | |
| 最大峰值电流 | 最大电流 (RMS)×4 (TYP) | |
| 功率因数 | 0–1 | |
| DC 输出参数 | 输出电压范围 | 1.4–424.0V |
| 电压分辨率 | 0.1V | |
| 电压精确度 | ±(0.05%× 设置电压 + 0.05V) LOW；±(0.05%× 设置电压 + 0.1V) HIGH | |
| 最大电流 (RMS) | 7.0A(LOW)；3.5A(HIGH) | |
| 最大峰值电流 | 最大电流 (RMS)×3.6 (TYP) | |
| 纹波噪声 | ≤0.15Vrms | |
| 线性调整率 | ±0.1% | |
| 负载调整率 | ±0.1V(LOW)；±0.2V(HIGH) | |
| 其他输出参数 | 总谐波失真 (THD) | ≤0.2% |
| 响应时间 | 30μS(TYP) | |
| 能效 | ≥55% | |
| AC+DC 输出 | 电压范围 | AC：0–300V；DC：±(1.4–424.0V) |
| 分辨率 | 0.1V | |
| 测量参数 | 电压范围 | AC：0–300Vac；DC：-424–424V |
| 电压分辨率 | 0.1V | |
| 电压精确度 | ±(1%+2 个字) | |
| 频率范围 | 1Hz–1000Hz | |
| 频率分辨率 | 0.01Hz(1.00–99.99Hz)；0.1Hz(100.0–999.9Hz) | |
| 电流范围 | AC：0.00–10.00A；DC：0.00–5.00A | |
| 电流分辨率 | 0.01A | |
| 电流精确度 | ±(1%+2 个字) | |
| 峰值电流范围 | AC：最大电流 (RMS)×4；DC：最大电流 (RMS)×3.6 | |
| 峰值电流分辨率 | 0.01A | |
| 峰值电流精确度 | ±(5%+2 个字) | |
| 功率范围 | 0–1000W | |
| 功率分辨率 | 0.1W | |
| 功率精确度 | ±(1%+3 个字) | |
| 功率因数分辨率 | 0.001 | |
| 常规参数 | 显示器 | 4.3 英寸 TFT LCD，480×272 |
| 存储 | 步骤：600 步；波形库：64 组 | |
| 保护功能 | 过流、过压、欠压、过功率、过温、过设定电流 |
