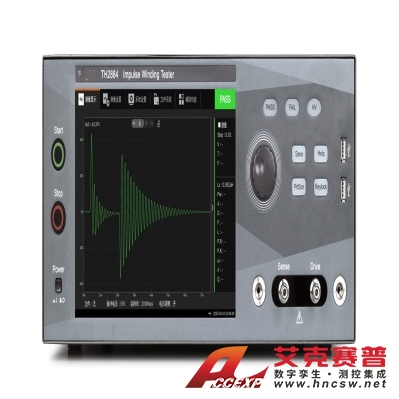

同惠 TH2884 脉冲式线圈测试仪
名称：物性分析测试仪器
品牌：同惠
型号：TH2884
简介：测试电感范围：0.1μH ~ 100μH测试电压范围：10V ~ 1000V，1V 步进波形采集：最高采样率 200Msps；位宽 12Bits；采样深度 12k；样本平均 1~32波形测量：电压、频率、时间9 种波形比较方式：面积、面积差...
申请服务
- 产品介绍
测试电感范围：0.1μH ~ 100μH
测试电压范围：10V ~ 1000V，1V 步进
波形采集：最高采样率 200Msps；位宽 12Bits；采样深度 12k；样本平均 1~32
波形测量：电压、频率、时间
9 种波形比较方式：面积、面积差、毛刺总量、最大毛刺、波峰比、波峰差、角频率、衰减系数、品质因数
10.1 寸电容式触摸屏，1280×800 分辨率
Linux 系统底层，中英文操作界面
高速测试：最快 16ms（脉冲数 1，ACQ 宽度）
电感测量功能
具备电压补偿功能
崩溃电压分析功能
一键截屏功能
标配 LAN、USB、RS232 通讯接口
标配 / 选配接口
标配：RS232、USB HOST、USB DEVICE、HANDLER、LAN
选配：GPIB
物理参数
体积 (mm)：430 (W)×177 (H)×570 (D)
净重：27kg
应用
电机线圈匝间绝缘 / 层间短路测试
变压器线圈匝间绝缘 / 层间短路测试
绕线电感线圈匝间绝缘 / 层间短路测试
| 项目 | 参数 |
|---|---|
| 型号 | TH2884 |
| 输出通道 | 1 |
| 脉冲电压范围 | 10V–1000V |
| 脉冲电压步进 | 1V |
| 采样精度 | ±[1% 设定值 ×(1+0.5µH/Lx)+2% 满量程] |
| 电感量测试范围 | 0.1μH–100μH |
| 最大脉冲能量 | 0.75J |
| 测量速度 | 16ms（脉冲数 1，ACQ 宽度） |
| 测试脉冲 | 1–32 |
| 励磁脉冲 | 0–9 |
| 输入阻抗 | 4MΩ |
| 显示器 | 10.1 寸电容触摸屏，1280×800 |
| 波形采样率 | 200MSPS/5ns |
| 波形位宽 | 12Bits |
| 采样深度 | 12k |
| 样本平均 | 1–32 |
| 波形比较方式 | 面积、面积差、毛刺总量、最大毛刺、波峰比、波峰差、角频率、衰减系数、品质因数 |
| 波形测量 | 电压、时间、频率 |
| 触发方式 | 手动 / 外部 / 总线 |
| 判别输出 | PASS/FAIL 显示、LED 灯、蜂鸣器报警 |
| 测量统计 | 支持 |
| 存储器 | 内部 32G，支持 U 盘扩展 |
| 接口 | RS232C、USB DEVICE、USB HOST、LAN、HANDLER |
| 供电 | 110V/220V±10%，50Hz/60Hz±5% |
| 工作温度 | 0℃–40℃ |
| 工作湿度 | ≤75%RH |
| 安全标准 | IEC61010-1:2001、IEC61326-2-1:2005 |
| 体积 | 430×177×570mm |
| 重量 | 约 27kg |
