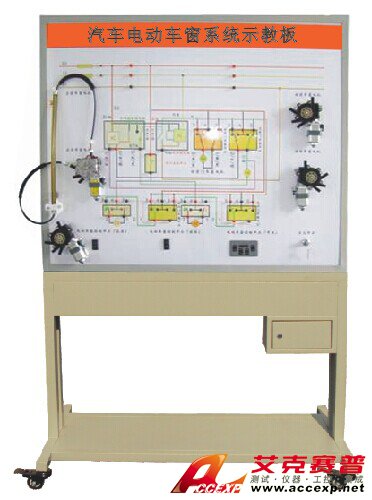

TSI QC610 汽车电动车窗示教板
名称：汽车测试仪
品牌：
型号：
简介：TSI QC610 汽车电动车窗示教板选用桑塔纳汽车电动车窗系统实物，展示汽车电动车窗系统的结构与原理；面板上绘有完整的电动车窗系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。 TSI QC610 汽车电...
申请服务
- 产品介绍
一.TSI QC610 汽车电动车窗示教板结构组成：
四车门电动车窗与控制开关、故障设置系统、电源、彩色原理与结构图、控制面板、可移动台架、使用说明书及实训指导书等。
二.TSI QC610 汽车电动车窗示教板功能特点：
1、操纵开关及按钮，可真实演示汽车电动车窗系统的工作过程。数显表显示电压值；
2、通过面板上对应的电路检测端子，可测试电压、电流、阻值等各种信号参数；
3、发光二极管显示电动车窗电机状态；
4、故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。
5、立式展柜台架二层结构，方便检测工具的摆放。整体结构合理，美观大方，表面采用烤漆工艺,带自锁脚轮。
6、外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
