TSI QC603型汽车点火系统示教板
名称：汽车测试仪
品牌：
型号：
简介：TSI QC603型汽车点火系统示教板选用汽车三种点火系统实物，展示汽车点火系统的结构与原理；面板上绘有三种完整的点火系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。 TSI QC603型汽车点火系统示教...
申请服务
- 产品介绍

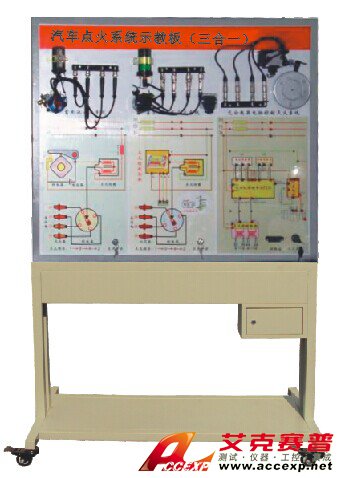

TSI QC603型汽车点火系统示教板选用汽车三种点火系统实物，展示汽车点火系统的结构与原理；面板上绘有三种完整的点火系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。
TSI QC603型汽车点火系统示教板功能齐全、操作方便、安全可靠。
一.TSI QC603型汽车点火系统示教板结构组成:：
安装三类型点火系统:①传统点火系统②大众霍尔电子点火系统③大众电控双缸点火系统; 发动机电脑、曲轴位置感应器、凸轮轴位置感应器等与点火直接相关的传感器、点火放大器、电源、高压线、高压包、火花塞、调速电机、分电器、控制面板、可移动台架、OBD诊断座、彩色原理与结构图、故障设置系统、使用说明书及实训指导书等。
二.TSI QC603型汽车点火系统示教板功能特点：
1、操纵开关及按钮，可真实演示汽车三种点火系统的工作过程。数显表显示各传感器信号电压值；
2、通过面板上对应的电路检测端子，可测试电压、电流、阻值等各种信号参数；
3、发光二极管显示系统执行器状态；
4、故障模拟系统可模拟实际运行工况，设置多种实车常见故障。
5、汽车油漆高温烤漆处理；转动部件外加装防护装置；加装交流电源漏电保护装置。
6、立式展柜台架二层结构，方便检测工具的摆放。整体结构合理，美观大方，表面采用烤漆工艺，带自锁脚轮。
7、装OBD诊断座，可测试系统故障码及数据流等参数。
8、外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
