同惠 TH2828 LCR精密数字电桥

产品简介:

同惠 TH2828 LCR精密数字电桥是采用当前国际最先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器,同惠 TH2828 LCR精密数字电桥0.05%的基本精度、20Hz1MHz的频率范围及高达100M的阻抗测试范围可以满足元件与材料的一切测量要求,特别有利于测量低D电容器和高Q电感...

关注领取礼品

详细介绍
同惠 TH2828 LCR精密数字电桥是采用当前国际最先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器,同惠 TH2828 LCR精密数字电桥0.05%的基本精度、20Hz—1MHz的频率范围及高达100MΩ的阻抗测试范围可以满足元件与材料的一切测量要求,特别有利于测量低D电容器和高Q电感器的测量。同惠 TH2828 LCR精密数字电桥支持20V交流测试信号和40V直流偏置的高功率测试条件及列表扫描能力将有利于用户扩展元件评价的能力。同惠 TH2828 LCR精密数字电桥四端对的端口配置方式可有效消除测试线电磁耦合的影响,将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。以下是长沙艾克塞普仪器设备有限公司为您介绍同惠 TH2828 LCR精密数字电桥的性能特点和技术参数,如有疑问,请联系长沙艾克塞普仪器仪表公司www.hncsw.net,联系电话:0731-84284278 84284378。

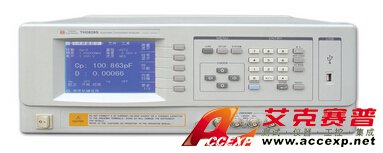

同惠 TH2828 LCR精密数字电桥 图片
同惠 TH2828 LCR精密数字电桥的性能特点:
■ 阻抗测量范围最宽的自动平衡电桥技术
■ 四端对端口配置有效消除测试线电磁耦合
■ 基本准确度0.05%
■ 最高达1MHz的测量频率范围
■ 交流测试信号可编程至20V(选件)
■ 最高达30次/秒的测量速度
■ 六位读数分辨率
■ 可测量22种阻抗参数组合
■ 30 Ω, 100 Ω可选信号源输出阻抗
■ 10点列表扫描测试功能
■ 内部可编程直流偏置±40V/100mA(选件)
■ 外置偏流源至40A
■ 电压或电流的自动电平调整(ALC)功能
■ V、I测试信号电平监视功能
■ 20组内部仪器设定可供储存/读取
■ 内建比较器,10档分选及计数功能
■ RS232C,GPIB,HANDLER接口
■ 2m/4m测试电缆扩展(选件)
■ USB接口供数据外存
■ 320×240点阵大型图形LCD显示
■ 中英文可选操作界面
同惠 TH2828 LCR精密数字电桥的技术参数:
测试参数 |Z|,|Y|,C,L,X,B,R,G,D,Q,θ,ESR,Rp
测试频率 TH2828 20Hz-1MHz,6000多个频点
测试电平范围 正常:5mV-2V,恒电平:10mV-1V,1mV 步进
输出阻抗 30Ω,100Ω可选
基本准确度 TH2828 0.05%
  |Z|,R,X 0.00001Ω-99.9999MΩ
  |Y|,G,B 0.00001μS-99.9999S
  C 0.00001pF-9.99999F
  L 0.00001μH-99.9999kH
显示范围 D 0.00001-9.99999
  Q 0.01-99999.9
  θ(DEG) -179.999°-179.999°
  θ(RAD) -3.14159-3.14159
  △% -999.999%-999.999%
测量时间(≥1kHz) 快速:32ms, 中速:90ms, 慢速:650ms
等效电路 串联,并联
量程方式 自动,保持
触发方式 内部,手动,外部,总线
平均次数 1-255
清零功能 开路,短路,扫频清零,负载
内部直流偏置源 0V,1.5V,2V
比较器功能 10档分选和档计数功能
存储器 可保存20组仪器设定值
接口 RS-232C,HANDLER(选件),USB(选件),GPIB(选件)
