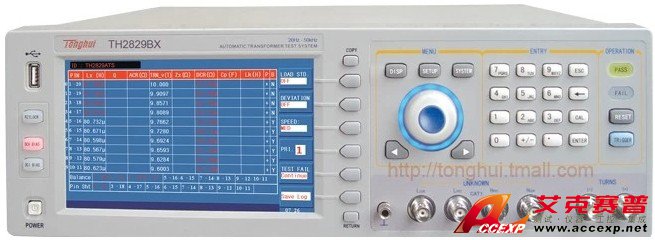

同惠TH2829BX变压器综合测试仪
名称：LCR测试仪
品牌：
型号：
简介：同惠TH2829BX变压器综合测试仪能够准确测试更高的测试频率、更宽的测试电压范围 同惠TH2829BX变压器综合测试仪测试频率为20Hz-200kHz,可达到0.5mHz的最小分辨率，提供0.05%的测量准确 度，为您现在和未来的...
申请服务
- 产品介绍
同惠TH2829BX变压器综合测试仪能够准确测试更高的测试频率、更宽的测试电压范围
同惠TH2829BX变压器综合测试仪测试频率为20Hz-200kHz,可达到0.5mHz的最小分辨率，提供0.05%的测量准确
度，为您现在和未来的产品提供充分的测试保障。TH2829BX还为您配备了5mV-10Vrms、分辨率100uV的测试信
号源，使您对所有器件的测试得心应手，无需再为测试电压的不足而担忧，使宽阔的测试电压和精细的分辨
率达到完美的统一。
同惠TH2829BX变压器综合测试仪具有高效测试无与伦比的高速测试使测试效率全面提升
当今制造业，高效测试是控制和降低成本的强有力的手段，生产效率的提高将显著而持续地为企业创造价值
。同惠TH2829BX变压器综合测试仪将先进的测试技术、控制技术、显示技术、处理器技术等融于一体，可达
到无与伦比的75次/秒的测试速度，整机扫描速度比TH2819X提高了近40%。更高效率的提升空间可使您效益倍
增，同惠TH2829BX变压器综合测试仪提供了前面板PASS/FAIL LED指示，当仅需了解合格与否的信息而关闭
LCD时，测试速度甚至可提高近50%。TH2829BX变压器综合测试仪， 速度、精度、效率，─ 创领电子变压器
测试新时代全新定义的变压器综合测试仪。
同惠TH2829BX变压器综合测试仪精密LCR数字电桥简介：频率20Hz-200kHz/0.5mHz，电压5mV-10Vrms/100uV,
75次/秒测试速度，有频率、ACV、DCV、DCI、二极管正反向等等多种分析功能。带0-±10V可编程独立电压源
，可用于测试二极管、三极管、JFET、MOS等有源器件的阻抗参数测试，支持两台TH1776 40A DC Bias偏流源
进行电感叠加偏置电流测试。
满足高效、精确测试要求，功能配备齐全是众多开关变压器、网络变压器制造厂家对测试仪器的强烈渴望与
需求。同惠凭籍其多年来领先的阻抗测试技术与深受国内外广大客户信赖的TH2818X/TH2819X变压器综合测试
仪积累的丰富经验，经过详细、周密的市场分析与调查，为广大客户隆重推出完整体现速度、精度与效率相
结合的全新定义的同惠TH2829BX变压器综合测试仪变压器综合测试仪。在当今效率决定发展的年代，同惠
TH2829BX变压器综合测试仪必将给您带来前所未有的全新体验，充分为您创造价值。
同惠TH2829BX变压器综合测试仪完整测试精简您的测试工序，真正的一键OK
网络变压器普遍带有二极管或LED，以往的测试仪器不具备进行二极管正反向性能的测试能力，这必然给网络
变压器制造商的测试带来很大的不便，甚至成为提高效率的瓶颈。针对网络变压器测试的这一困惑，
TH2829BX可配置高效的二极管正反向测试功能（选件），正向测试恒定电流源可在0-120mA任意设置，反向测
试电流可低至1uA。
降低预算
标配的0-100mA/10V直流偏置电源使您的预算大为降低
同惠TH2829BX变压器综合测试仪在为您带来超强功能体验的同时，时刻牢记为您节约预算。0-100mA/10V偏置
电源是网络变压器测试的必备功能，以往该功能均作为选件而需要客户额外付费，同惠TH2829BX变压器综合
测试仪为您标准配置了该项功能，不再需要考虑是否加装。
鱼和熊掌可以兼得：以往变压器测试系统的100mA偏流源与1A偏流源两者只可二者选一。而今，同惠TH2829BX
变压器综合测试仪彻底摒弃了这一概念，两者可以同时具备，并且可在前面板独立控制
更多信息
扫描测试结果整屏显示，LCR可四种参数同时显示
电子变压器是一种多脚位多参数的特殊电子器件，其测试需对多种参数进行扫描。以往变压器测试系统由于
显示器的限制，测试结果需要多次翻页方能全面观察。同惠TH2829BX变压器综合测试仪采用7英寸800x480彩
色TFT LCD显示器，将所有单次扫描测试结果融汇于一页之中，极大方便了操作者对测试结果的观察和判断。
当选择LCR测试功能时，不仅可以以传统的主、副参数显示，还能以两组主、副参数同时显示的方式，将
更多的结果信息呈现出来，无须频繁转换测试参数菜单。
方便的信息保存
扫描测试结果与显示画面直接U盘保存
同惠TH2829BX变压器综合测试仪前面板USB HOST接口能让您快速而方便地使用外部USB存储器或在仪器内部
FLASH上保存状态文件、变压器扫描测量结果、LCR测试数据和LCD显示图像。 操作者可将上述数据以CSV、
XLS、GIF等格式进行保存，方便您打印、汇总、存储与分析。
性能跃升
增强的圈数比和稳定的低DCR测量能力
圈数比测试是电子变压器参数测试的一个极为重要的内容。较大的圈数比范围和较弱的电磁耦合是圈数比准
确测试的主要障碍。TH2829BX,TH2829BX,TH2829CX通过高达10Vrms的测试信号、独特的变压器初次级信号取
样和信号合成方法、改进的圈数比计算方法等一系列重要的改进提高，完善了变压器圈数比准确与可靠的测
试，并加快了圈数比的测试速度。
同惠TH2829BX变压器综合测试仪改善和提高了低DCR的测量能力，即使DCR较低时也能获得准确而稳定的测量
，这保证了低圈数粗线径线圈DCR的可靠测量。
贴近顾客需求
新增条形码读入功能
同惠TH2829BX变压器综合测试仪可以通过USB HOST读入被测产品条形码。该功能可对以往的设置文件赋予条
码；可根据扫入条码自动寻找对应测试设置文件；可用扫入条码创建对应的文件；手工输入条码也可找到相
应文件；发送测试结果可附加条码信息。条码输入可较好地帮助客户提高产品和文件管理能力。
创新的系统组网
通过LAN实现多台仪器组网连通和数据传递
同惠TH2829BX变压器综合测试仪标配有10/100 Base-T LAN接口，PC可通过局域网连通所有仪器的LAN接口，
借助同惠提供的组网软件实现多台变压器自动测试系统的组网控制，组建网络化变压器综合测试仪。所有仪
器设置文件可在PC编辑并发送至每台仪器，也可检查每台仪器的测试过程，通过网络将测试结果数据快速上
传PC以进行存储、统计与分析。
快捷的文件系统
同惠TH2829BX变压器综合测试仪提供多种设置文件搜索模式
同惠TH2829BX变压器综合测试仪仪器内部可存储最多200组仪器设定文件，这也增加了寻找特定文件的难度。
TH2829BX,TH2829BX,TH2829CX提供了多种文件搜索方法。模糊搜索：输入关键词可寻找到与关键词相关的文
件；精确搜索：准确的文件名输入查找；条码搜索：输入条形码或扫描条形码查找相应的设定文件。
无忧升级
同惠TH2829BX变压器综合测试仪能与TH2818X/TH2819X文件系统、测试治具保持兼容
同惠具有多年自动变压器测试仪器生产销售的历史，TH2818X/TH2819X变压器综合测试仪获得了广大客户的信
赖与支持。TH2829BX全面兼容TH2818X/TH2819X所有测试治具、测试治具头、控制接口、测试设定文件，您无
需为新老产品的不兼容而担忧。同惠TH2829BX变压器综合测试仪直接使用TH1901A/B,TH1805A/B扫描测试治具
。
助力工艺改进
同惠TH2829BX变压器综合测试仪机内软件提供多种统计分析能力
降低成本、改进产品工艺、提高产品合格率是所有变压器制造厂家提高利润和劳动生产率的主要方法。
TH2829BX配备了Cpk，Ck，Cp等统计分析功能。客户可对几种选定参数（不超过5种）的测试结果进行分析，
以快速获取产品改进的分析数据，用于统计分析的样本最多为9999个。
快速的治具自检
同惠TH2829BX变压器综合测试仪提供扫描治具自检功能，确保扫描治具可靠工作
变压器扫描治具主要由上百个继电器组成的阵列来扫描切换不同的测试脚位和测试信号。由于继电器长期频
繁使用，会直接影响继电器触点性能，对扫描测试结果造成影响。同惠TH2829BX变压器综合测试仪提供了扫
描治具继电器性能的自检功能，运行该功能可以查找故障继电器，以进行及时修复，保证扫描治具始终处于
良好的工作状态。
同惠TH2829BX变压器综合测试仪的特点：
7英寸16：9 TFT LCD显示器，分辨率800RGB×480
简洁、淡雅的外观设计，灵活、便捷的面板操作
最高测试频率1MHz, 分辨率0.5mHz
宽阔的信号幅度范围5mV-10Vrms, 分辨率100μV
最快测试速度达75次/秒
更宽的阻抗测量范围与更好的小信号测试稳定性
内置0-100mA/0-10V偏置电源（标配）, 可选配1A偏流源
二极管正反向特性检测，满足网络变压器参数完整测试
改进的高圈数比和弱耦合变压器测试能力
改进的DCR测试能力，提高低电阻绕组的DCR测试能力
单屏可容纳全部扫描测试结果，无需翻页
LCR测试可选择一组或两组主、副参数显示
兼容TH1901、TH1805 20Pin变压器扫描治具
灵活的时间标记系统，文件设定、校准偏差与扣除时 间均可记忆
对选定的扫描参数进行多档分选
扫描治具继电器自检功能，保证扫描治具的可靠工作
灵活的偏差扣除方式
多种不良处理方式选择
提供单参数测试循环，对独立绕组进行测试判断
管理员与操作员两级密码，提高测试安全和可靠性
机内200组设定文件保存，海量U盘设定文件保存能力
以CSV, GIF格式保存测试数据或图像于USB存储器
机内软件提供Cpk, Cp, Ck等统计分析能力
条形码读入直接调用设定文件，管理测试产品品种
多种文件搜索模式：模糊搜索、精确搜索、条码搜索等
参数设定文件向下兼容TH2818X/TH2819X
提供PC级仪器测试设定文件编程能力（选件）
USB HOST和RS232C两种仪器操作软件在线升级模式
多种接口方式支持上位机通讯
支持通过LAN接口实现多台仪器组网
同惠TH2829BX变压器综合测试仪的技术参数：
| 产品型号 | TH2829BX |
20Pin变压器扫描测试+LCR数字电桥-选件 TH2829AX提供超过10小时的LCR数字电桥功能体验， 体验版在工作超过10小时后将自动关闭。 客户确需安装LCR数字电桥功能可联系本公司业务人员或代理商另行购买， 购买时请提供详细的仪器序列号。 |
|
| 基本测量准确度 | LCRZ | 0.05% | |
| DCR,圈数比 | 0.10% | ||
| 校准条件 |
预热时间：≥ 30分钟； 环境温度：23±5°C； 信号电压：0.3Vrms - 1Vrms清“0”：OPEN、SHORT后； 测试电缆长度：0 m |
||
| 测试信号频率 | TH2829BX | 范围：20Hz—500kHz | 最小分辨率：0.5mHz准确度：0.01% |
| 信号源输出阻抗 | 10Ω、30Ω、50Ω、100Ω可选， ±2% @1kHz | ||
| AC测试信号电平 | 正常 | 5mV—10Vrms | 最小分辨率：100μV, 准确度：10%x设定电压+2mV |
| 50μA—100mArms | 最小分辨率：1μA | ||
| 恒定电平 | 10mV—5Vrms | 最小分辨率：100μV, 准确度：10%x设定电压+2mV | |
| 100μA—50mArms | 最小分辨率：1μA | ||
| DC偏置电压源 | 0V-± 10V | 最小分辨率：0.5mV, 准确度：1%x设定电压+5mV | |
| 0mA-± 100mA | 最小分辨率：0.5μA | ||
|
DC恒定电流源（选件） （用于二极管正向特性测试） |
0-± 120mA |
最小分辨率：5μA， 准确度：1%x设定电流+0.2mA负载开路电压：≤ 5 V |
|
|
DC偏置电流源 （选件，TH2901） |
0-± 1A |
最小分辨率：0.25mA， 准确度：1%x设定电流+2mA负载开路电压：≤ 9 V |
|
| 变压器测试参数 |
圈数比, 圈数, 相位, 电感, 电容, 漏感, 品质因数, 交流电阻, 直流电阻, 平衡, 引脚短路， 二极管正反向Turn Ratio, Turns, Phase, L, C, Lk, Q, ACR, DCR, Balance, Pin Short,Diode P/N |
||
| LCR数字电桥测试参数 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Turn-Ratio, Phase, Lk | ||
| DCR显示范围 | 0.00001Ω－999.999 MΩ | ||
| 圈数比显示范围 | 1:0.001-1000:1 | ||
| LCR参数显示范围 | |Z|, R, X 0.00001Ω — 99.9999MΩ | ||
| |Y|, G, B 0.00001μs — 99.9999s | |||
| C 0.00001pF — 9.99999F | |||
| L 0.00001μH — 99.9999kH | |||
| D 0.00001 — 9.99999 | |||
| Q 0.00001 — 99999.9 | |||
| θ(DEG) -179.999º — 179.999º | |||
| θ(RAD) -3.14159 — 3.14159 | |||
| Δ% -999.999% — 999.999% | |||
| 二极管测试 | 正向测试电压 ：0 — 9.9999 V 、反向测试电流 ：0 — 99.999 mA | ||
| 测量速度(≥10 kHz) | 快速: 75次/秒（13ms）,中速:11次/秒（90 ms）慢速：2.7次/秒（370 ms） | ||
| 等效电路 | 串联, 并联 | ||
| 量程方式 | 自动, 保持 | ||
| 触发方式 | 内部, 手动, 外部, 总线 | ||
| 平均次数 | 1－255 | ||
| 校准功能 | 开路, 短路, 负载 | ||
| 数学运算 | 直读, ΔABS, Δ% | ||
| 延时时间设定 | 0 - 60.000s, 1ms步进 | ||
| 比较器功能 | 10档分选，BIN1～BIN9、NG、AUX | ||
| 档计数功能 | |||
| PASS、FAIL前面板或扫描治具LED显示) | |||
| 存储器 | 200组LCRZ仪器设定文件200组变压器扫描设定文件10组GIF图像文件 | ||
| 接口 | 控制接口 | HANDLER（选件）， 从仪器后面板输出SCANNER（支持TH1901A/B、TH1805A/B变压器扫描夹具） | |
| 通讯接口 | LAN、GPIB（选件）、USB DEVICE、RS232C | ||
| 存储器接口 | USB HOST（U盘存储或条形码扫描） | ||
| 通用技术参数 | |||
| 工作环境 | 温度 | 0°C − 40°C | |
| 湿度 | ≤90%RH | ||
| 电源要求 | 电压 | 99V-121V AC , 198V-242V AC | |
| 频率 | 47Hz-63Hz | ||
| 功耗 | 最大80VA | ||
| 体积(W×H×D) | 430mm×185mm×473mm | ||
| 重量 | 约13 kg |

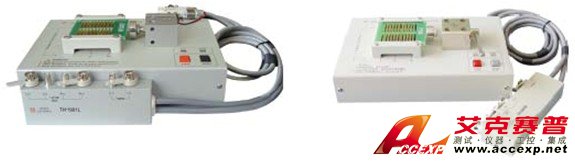

同惠TH2829BX变压器综合测试仪扫描测试夹具
至变压器引脚的完全四端测试方式
更好的簧片接触性能和寿命
更低的分布电容，测试Inverter的效果更好
最多可编程20个引脚变压器
PASS/FAIL LED指示及音量高低、长短控制
测量状态及结果HANDLER接口输出TH2819XA/TH2819XB
短路控制信号可内接
同惠TH2829BX变压器综合测试仪可用选件：
TH2829X-LCR TH2829X LCR测试功能
TH2829X-D TH2829X 二极管正反向测试功能
TH26001 四端测试夹具
TH26006 轴向元件测试夹具
TH26007 磁环测试夹具
TH26008 SMD元件测试夹具
TH26009 SMD元件测试钳
TH2901 1A DC偏置电流流板
TH1901A 自动变压器扫描治具
TH1805A 自动变压器扫描治具
TH1805B 手自动变压器扫描治具
TH1801-EXT1 变压器扫描扩展板
TH1801-EXT2 变压器扫描扩展板
TH26017 USB接口控制电缆
TH10002 GPIB接口板
TH2829X-HDI HANDLER接口板
TH2829X-PS GPIB 上位机控制软件
TH2829X-SS USB、RS232C 上位机控制软件
TH2829X-LS LAN上位机网络测试系统控制软件
同惠TH2829BX变压器综合测试仪随机附件：
TH26005B
四端测试夹具
TH26011A
四端开尔文测试电缆
TH26004B
二端测试电缆
TH26016
变压器扫描控制电缆
TH1901-001 脚踏启动开关
TH26010
镀金短路板
TH1901B
手动变压器扫描治具
其他技术参数请联系长沙艾克塞普仪器设备有限公司 电话：0731-84284278 传真：0731-84284278-809
