同惠TH901绕线元件综合测试仪

名称:LCR测试仪

品牌:

型号:

简介:同惠TH901绕线元件综合测试仪是一套高精度,高自动化,高效率的测试系统。同惠TH901绕线元件综合测试仪不但可以测试低压参数,安规参数,线圈脉冲参数, 而且同惠TH901绕线元件综合测试仪能够自动保存测试数据,自动对测试数据进行统计分析。

  • 产品介绍

同惠TH901绕线元件综合测试仪是一套高精度,高自动化,高效率的测试系统。同惠TH901绕线元件综合测试仪不但可以测试低压参数,安规参数,线圈脉冲参数, 而且同惠TH901绕线元件综合测试仪能够自动保存测试数据,自动对测试数据进行统计分析。
同惠TH901绕线元件综合测试仪的构件包括:TH2819XA型自动变压器测试系统TH9201型交/直流耐压绝缘电阻测试仪TH2882-5型脉冲式线圈测试仪高、低压一体化开关扫描治具17英寸标准机架工业控制电脑PC17英寸LCD显示器键盘、鼠标打印机(可选)

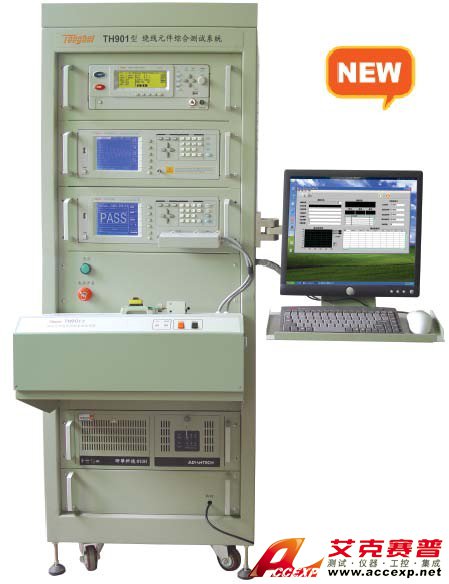

同惠TH901绕线元件综合测试仪

同惠TH901绕线元件综合测试仪的特点:
多功能:该系统可以测试圈数(Turn),圈数比,电压比,漏感(LK),电感(Ls),品质因数(Q),电容(Cx),阻抗(Z),交流电阻(ACR),直流电阻(DCR),引脚短路(PS),平衡(BL)等低压参数。也可以进行交流耐压,直流耐压,绝缘电阻,线圈脉冲等高压参数的测试。
高效率该系统可以自动从低压参数测试切换到高压参数测试,所以参数可以一次性测试完成,大大的提高了测试的效率
数据库该系统将测试数据自动记录到数据库中,数据的记录更加快捷可靠,数据的保存更加方便,数据的安全都得到保障。
统计功能该系统加入了各种统计功能,可以统计数据的合格率,CPK值,可以绘制控制图,分布图等图表。
高自动化该系统能够自动切换高低压参数的测试,测试数据自动保存到数据库,对测试数据自动进行统计分析。


同惠TH901绕线元件综合测试仪的技术参数:


低压参数测试
Items   范围
测试频率   20Hz ~ 200kHz
L、Lk   0.01nH ~ 99.9999kH
C   0.00001pF ~ 9.99999F
R、X、Z、DCR、ACR   0.01mΩ ~ 99.9999MΩ
Y、B、G   0.01nS ~ 99.9999S
D   0.00001 ~ 99999.9
Q   0.01 ~ 99999.9
θ   Deg -179.999°~179.999° Rad -3.14159 ~ 3.14159
Turns Ratio   1:0.01—100:1
耐压绝缘测试
功能 输出电压 测试范围 测试精度
交流耐压 50VAC~2500VAC(邻Pin间)50VAC~5000VAC(隔Pin间) 1uA ~ 30mA ±(2%读数+5个字)
直流耐压 50VDC~3500VDC(邻Pin间)50VDC~6000VDC(隔Pin间) 0.1uA ~ 10mA ±(2%读数+5个字)
绝缘电阻 50VDC ~ 1000VDC 0.1MΩ ~ 50GΩ ±(15%读数+5个字)
线圈脉冲测试
输出电压   500V~5000V,100V 步进,5% ±25V
电感量测试范围   >20uH
波形采样   采样率: 40MSPS/25ns,20MSPS/50ns, 10MSPS/100ns, 5MSPS/200ns, 2.5MSPS/400ns, 1.25MSPS/800ns, 625kSPS/1.6μs, 312kSPS/3.2μs 分辨率: 8bits采样点: 960bytes


其他技术参数请联系长沙艾克塞普仪器设备有限公司 电话:0731-84284278 传真:0731-84284278-809
