IDEAL LinkMaster PRO XL 通信线缆验证测试仪
名称：线缆认证测试仪
品牌：
型号：
简介：IDEAL LinkMaster PRO XL 通信线缆验证测试仪产品介绍 更大的液晶屏幕，并有背光照明（背光可选择开/关，以节省电池） 通过闪烁HUB，确保集线器连接无误 增加声音测试能力，可检测RJ-11接线中第1,2或第3线对，满足U...
申请服务
- 产品介绍
IDEAL LinkMaster PRO XL 通信线缆验证测试仪产品介绍
·更大的液晶屏幕，并有背光照明（背光可选择开/关，以节省电池）
·通过闪烁“HUB”，确保集线器连接无误
·增加声音测试能力，可检测RJ-11接线中第1,2或第3线对，满足USOC标准要求
·通过声音测试可显现第1至第6针脚顺序是否接反
·在测试过程中直接显示长度信息，方便省时
·8个远端模块同时提供RJ-45和RJ-11接口，寿命更长，测试能力更强
·更大的液晶屏幕，并有背光照明（背光可选择开/关，以节省电池）
·通过闪烁“HUB”，确保集线器连接无误
·增加声音测试能力，可检测RJ-11接线中第1,2或第3线对，满足USOC标准要求
·通过声音测试可显现第1至第6针脚顺序是否接反
·在测试过程中直接显示长度信息，方便省时
·8个远端模块同时提供RJ-45和RJ-11接口，寿命更长，测试能力更强
| 外形尺寸 | 145mm×72mm×30mm |
| 重量（含电池） | 176g |
| 操作温度 | 0℃～50℃ |
| 存储温度 | -10℃～60℃ |
| 湿度 | 10％～90％，不凝结 |
| 电池寿命（9V碱性电池,连续使用典型值） | 待机：2.5年，测试线缆：120小时 |
| 线缆类型（屏蔽或非屏蔽） | 6类、5e类、5类、4类、3类双绞线；同轴电缆 |
| 线对最小测量长度（可识别“分岔线对”） | 1米（3英尺） |
| 最小预测试长度 | 1.25米（4英尺） |
| 双绞线长度测量范围（5/6类） | 0～762米（2500英尺） |
| 同轴电缆长度测量范围 | 0～914米（平均值3000英尺,依电缆电阻值而定） |
| 电话接口电压保护 | 端口可承受<10秒的带电连接，出现告警显示和音响告警 |

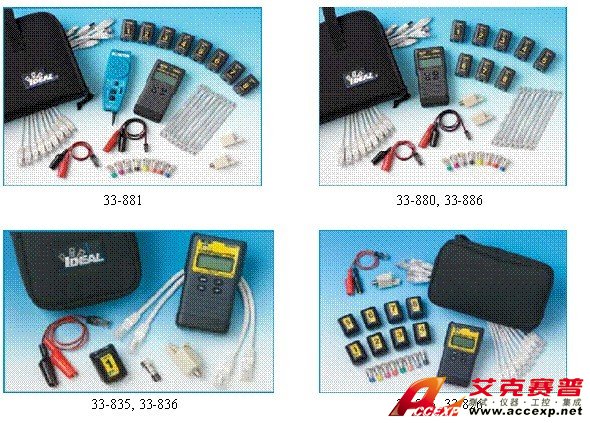

| 套件名称 | LinkMaster PRO | LinkMaster PRO XL | ||||||
| 标准工具包 | 标准工具包 | 经济型工具包 | 经济型工具包 | 流行配置工具包 | 国际配置工具包 | 豪华配置工具包含ABS寻线器 | ||
| 非屏蔽跳线 | 屏蔽跳线 | 非屏蔽跳线 | 屏蔽跳线 | |||||
| 套件型号 | 33-825 | 33-826 | 33-835 | 33-836 | 33-880 | 33-886 | 33-881 | |
| 仪 | 主机 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 器 | ABS寻线器 | - | - | - | - | - | - | 1 |
| 部 | 双绞线远端 | 8 | 8 | 1 | 1 | 8 | 8 | 8 |
| 件 | 同轴电缆远端(F型) | 8 | 8 | 1 | 1 | 8 | 8 | 8 |
| 配 | RJ45跳线 | 9 | 9 | 2 | 2 | 9 | 9 | 9 |
| 置 | RJ11跳线 | - | - | - | - | 9 | 9 | 9 |
| 数 | RJ45-RJ11 | - | - | - | - | 1 | 1 | 1 |
| 量 | 适配器 | |||||||
| RJ45-CATV | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 适配器 | ||||||||
| RJ45-鳄鱼夹装配线 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| RJ11-鳄鱼夹装配线 | - | - | - | - | 1 | 1 | 1 | |
| 工具包 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| （型号） | H-3324 | IA-4868 | H-3412 | |||||
