ACLT-3880M并网逆变器防孤岛试验检测仪器

ACLT-3880M并网逆变器防孤岛试验检测仪器价格优惠
产品名称与编号:ACLT-3880M并网逆变器防孤岛试验检测仪器http://www.hncsw.net/product/Battery-Tester/6217.html。
所属类别与网址:电池测试仪|http://www.hncsw.net/product/Battery-Tester/
产品电话与品牌:ACLT-3880M并网逆变器防孤岛试验检测仪器销售电话:0731-842842780

产品详细说明:

一、ACLT并网逆变器防孤岛保护试验检测装置的突出应用:
1、模拟交流用电设备谐振发生,有效精确检测并网逆变器防孤岛效应保护功能。
2、检测各种逆变器的工作效率、满负载运行最大输出功率及带载能力。
3、模拟各类复杂工作环境,检测逆变器在各种环境下的综合工作性能状况。
4、应用于使用单位对并网逆变器的产品验收及日常维护检测,全面科学检测各种逆变器供电能力,
并精确提供检测报告。
5、应用于并网逆变器出厂检验、型式试验、生产调试、科研开发、实验室电气试验、权威机构鉴定检测等领域。
二、ACLT并网逆变器防孤岛保护试验检测装置的主要功能:
(1)  ABC三相感性电流及ABC三相容性电流值直接分别独立显示于控制面板,谐振点症状直接显示于面板上。
(2)  内置的阻性负载、感性负载及容性负载最小标准功率为0.01K,步进幅度0.01K,负荷功率连续可调,可精确模拟交流谐振发生及满足逆变器防孤岛保护功能检测需要。
(3)  ABC三相感性电流及ABC三相容性电流值的最大分辨率为1mA。
(4)  内置电感采用磁路式可控式的负载电抗器,满足220V50Hz工况下0.01KVA功率调节要求,满足长时间加载测试过程电感阻抗功率不会发生变化。
(5)  内置电容采用UL认证的标准CBB电容器,满足220V50Hz工况下0.01KVAR功率调节要求,满足长时间加载测试过程电容阻抗功率不会发生变化。
(6)  内置电容负载每一支路必须增加有防短路专用保护电路模块,避免电容器元件在测试过程发生短路烧毁主机。
(7)  ABC三相阻性负载、感性负载、容性负载的功率,可以分相独立控制及调节,满足三相电压不平衡条件下精确调节交流谐振点。
(8)  可根据性能参数检测要求,可以通过操作面板或远程控制台设置相应的功率,任意组合、设定放电功率。
(9)  主机采用电子电路控制,具有温度过热自动报警保护功能:由于特殊原因出现过热时,可自动切断负载。
(10)    采用LCD液晶面板可同时显示电压、电流值、功率因数、频率、有功功率、无功功率等,也可显示电压、电流波形。可以将测量数据上传到PC机上并实现对检测过程记录存储功能。
(11)    新型功耗组件,功率密度高,无红热现象,整机由阻性负载、感性负载和容性负载三部分组成。
(12)    功率输入连续可调。负载采用耗能方式工作,散热采用强制风冷方式。
(13)    检测过程的测量数据可以记录并保存到远程PC机上(控制室)。
(14)    配备后台分析软件,测量数据可以导成WORD和EXCLE格式的检测报告。
(15)    ABC三相电压、ABC三相电流具有最大值、最小值自动记录存储功能;
(16)    主机具有电压谐波检测功能,具有电流谐波检测功能,能以柱状图方式直观显示谐波含量。
(17)    满足三相380V并网逆变器性能检测需要,同时满足单相220V小功率并网逆变器测试需要。
(18)    可以在远程控制并调节RLC功率负荷(控制室操作台上调节)。
(19)    并网逆变器输出的三相电压不平衡时,也能精确调试模拟谐振点发生,精确检测并网逆变器防孤岛效应保护功能。
三、ACLT并网逆变器防孤岛保护试验检测装置的技术参数:
(1)  主机由阻性负载、感性负载和容性负载三部分组成。功率因数±0.3~1可调整。
(2)  RLC三部分负载负荷由ABC三相独立控制开关实现连续可调。
(3)  阻性、感性、容性部分均可自由组合,最小步进幅度10W,满足精确调试谐振点。
(4)  配备远程控制台,控制台与孤岛检测装置主机距离为30米。(可选配)
(5)  为防止误操作导致并网逆变器过载烧机故障,要求远程控制台上的功率调节按键可关闭锁定。
(6)  适用环境温度范围:-10~+50℃。
(7)  接入负载电压: 三相AC380V/50Hz(线电压380V,相电压220V)。
(8)  接线方式:三相四线制AC380V,或单相AC220V接入均满足检测需要。
(9)  电压精度为±0.5%、电压分辨率为0.1V。
(10)              频率测量范围为40-65Hz。
(11)              电流测量范围0-500A。
(12)    冷却方式:风冷。工作电源:交流220V/50Hz或交流380V/50Hz。
(13)    ACLT机箱本身带有控制面板,并带有RS232接口,主机和计算机相连接,并通过相关软件实现主机的测量数据传到远程PC机中进行分析处理。
(14)    PC机软件可显示本次测试中的最大功率值,峰峰值。
四、以下标准产品满足北京鉴衡CGC/GF001-2009和IEC62116-2008试验检测要求:
 ACLT-3880M阻性、感性、容性负载功率分别是270K,满足250KW以下并网逆变器的孤岛保护功能检测:
阻性负载:0-269.97 KW连续可调,步进幅度0.01KW;三相阻性电流可分别独立显示于控制面板;
感性负载:0-269.97KVA连续可调,步进幅度0.01KVA;三相感性电流可分别独立显示于控制面板;
容性负载:0-269.97 kvar连续可调,步进幅度0.01kvar;三相容性电流可分别独立显示于控制面板。

五、ACLT并网逆变器试验检测装置的主要电气参数

型号
ACLT-3830M
ACLT-3860M
ACLT-38160M
ACLT-38300M
说明
阻性负载功率
109.97KW
209.97KW
529.97KW
1079.97KW
分相独立控制
感性负载功率
109.97KVA
209.97KVA
529.97KVA
1079.97KVA
分相独立控制
容性负载功率
109.97KVAR
209.97KVAR
529.97KVAR
1079.97KVAR
分相独立控制
总装机容量
329.91K
629.91K
1589.91K
3239.91K
分相独立
控制功能
有,RLC三相独立控制
有,RLC三相独立控制
有,RLC三相独立控制
有,RLC三相独立控制
满足三相电压不平衡时调试
远程功率调节控制功能
配备远程控制台,
方便功率输入
配备远程控制台,方便功率输入
配备远程控制台,方便功率输入
配备远程控制台,方便功率输入
远程控制功能
可选配
按键受控功能
有,远程功率按键
具有可关闭功能
有,远程功率按键
具有可关闭功能
有,远程功率按键
具有可关闭功能
有,远程功率按键
具有可关闭功能
避免过载导致
烧毁逆变器
步进幅度
10W
10W
10W
10W
RLC步进幅度0.01K
电流最大分辨率
1mA
1mA
1mA
1mA
满足精确调试谐振点
ABC感性电流显示
有、ABC三相感性电流直接独立精确显示
方便调节谐振点
ABC容性电流显示
有、ABC三相容性电流直接独立精确显示
方便调节谐振点
谐振点调试功能
有,每一相交流谐振发生症状直接显示于控制面板上
逆变器输出电压
3相380V50Hz或单相220V50Hz
控制方式
放电功率连续可调,
储存装置
测量数据直接导入远程PC机,软件具有自动记录并具有数据保存功能
显示方式
中文显示界面,数字式背光LCD
显示内容
显示三相电压、电流、频率、功率、功率因素、电压电流谐波含量,
每一相的感性电流及容性电流直接显示于面板,电流最大分辨率1mA,精确调试谐振发生
检测项目
满足并网逆变器的防孤岛效应保护试验、逆变效率试验、功率因数测定试验、过载保护试验
供应电源
单相220V/50Hz
电压量测界面
量测范围:AC 0~550.0V,解析度:0.1V,精确度:±1V
电流量测界面
量测范围:AC 0~500A,解析度:0.1A,精确度:±1%
温度量测界面
量测范围:0~100℃,解析度:0.1℃,精确度:±1℃
分析软件
随机赠送中文分析软件,记录存储测量数据,终身免费升级
远程控制台
可选配件,内嵌LCD显示屏及工控机
可选重要功能
在控制台可选配模拟电网端ABC三相电流监测功能,订货前指定
备注
以上是标准产品,还可以根据用户现场检测需要,提供针对性量身定造服务,可定制户外集装箱移动式及1000KW并网逆变器检测装置,详细资料备索!

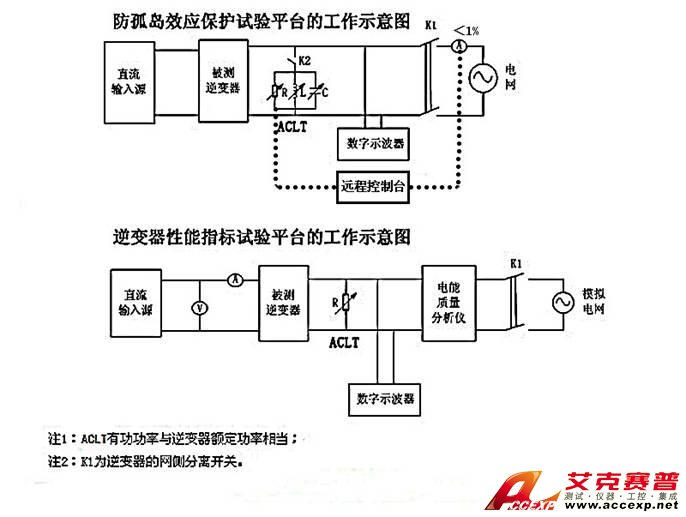

五、ACLT并网逆变器试验检测装置的现场应用工作示意图



六、ACLT并网逆变器试验检测装置生产参考的技术标准有:
ACLT并网逆变器试验检测装置的研发生产参考了----
《并网光伏发电专用逆变器技术要求和试验方法》-2009
GB/T 19939-2005《光伏系统并网技术要求》、
UL 1741:1999《独立电力系统用逆变器、变换器、控制器》、
AS 4777.2:2005《通过逆变器连接的电源系统的并网第二部分:逆变器要求》、
IEEE 1547:2003《分布式电源与电力系统进行互连的标准》、
IEEE 1547.1:2005《分布式电源与电力系统的接口设备的测试程序》,IEC62116《光伏并网系统用逆变器防孤岛测试方法》
