BATR-U1500 超大功率电池测试仪
名称：电池测试仪
品牌：
型号：
简介：超大功率电池测试仪BATR-U1500特点: 一、设备综合性能 1.1硬件特性 系统硬件稳定可靠，每个通道有独立的恒流及硬件恒压源； 设备采用模块化设计，独立性强，易于维护； 夹具种类齐全，可适应不同规格型号的电池、钮扣电池、组合电池的测试...
申请服务
- 产品介绍
超大功率电池测试仪BATR-U1500特点:
一、设备综合性能
1.1硬件特性
系统硬件稳定可靠，每个通道有独立的恒流及硬件恒压源；
设备采用模块化设计，独立性强，易于维护；
夹具种类齐全，可适应不同规格型号的电池、钮扣电池、组合电池的测试；
内部供电使用高效率开关电源，节能效果显著，每个功率管有独立保护电路，保证设备安全可靠运行；
采用四线法测量，最大限度的排除接触误差，提高测量精度；
通道独立控制，互不干扰；
散热系统效率高，能有效保证设备24小时满负荷的情况下正常工作；
硬件采用双环控制，恒流到恒压无尖峰，保护电池。
可以更加用户的要求定制。
1.2软件特性
采用上位机客户端模式控制和管理测试设备及测试数据，支持自动化测试方案；
每个通道可独立编程测试，任何情况下的“停止”后（包括断电）的工步都具有“接续”功能，有效防止当前数据的丢失；
上位机兼容性强，可适应不同版本的下位机，同时具有友好人机交互界面，方便操作；
数据采集速度快，精确捕抓电压电流的变化细节（16bit的AD），具备日志功能；
强大的数据及曲线处理功能；完善的报表功能，支持四种报表类型和多种种报表格式：
所见即所得报表：可见的数据导出
常规报表：导出整个NDA数据文件
分层报表：循环层、工步层、记录层数据分离导出
自定义报表：用户可以自己定义导出报表的模板
数据及曲线可导出至EXCEL、TXT、均可编辑处理；
数据分析系统操作简单方便，并集中管理分析统计所有的数据；
随机免费附送专业工具软件，包括电压电流精度校准软件。可改箱号，可变量程。
一、设备综合性能
1.1硬件特性
系统硬件稳定可靠，每个通道有独立的恒流及硬件恒压源；
设备采用模块化设计，独立性强，易于维护；
夹具种类齐全，可适应不同规格型号的电池、钮扣电池、组合电池的测试；
内部供电使用高效率开关电源，节能效果显著，每个功率管有独立保护电路，保证设备安全可靠运行；
采用四线法测量，最大限度的排除接触误差，提高测量精度；
通道独立控制，互不干扰；
散热系统效率高，能有效保证设备24小时满负荷的情况下正常工作；
硬件采用双环控制，恒流到恒压无尖峰，保护电池。
可以更加用户的要求定制。
1.2软件特性
采用上位机客户端模式控制和管理测试设备及测试数据，支持自动化测试方案；
每个通道可独立编程测试，任何情况下的“停止”后（包括断电）的工步都具有“接续”功能，有效防止当前数据的丢失；
上位机兼容性强，可适应不同版本的下位机，同时具有友好人机交互界面，方便操作；
数据采集速度快，精确捕抓电压电流的变化细节（16bit的AD），具备日志功能；
强大的数据及曲线处理功能；完善的报表功能，支持四种报表类型和多种种报表格式：
所见即所得报表：可见的数据导出
常规报表：导出整个NDA数据文件
分层报表：循环层、工步层、记录层数据分离导出
自定义报表：用户可以自己定义导出报表的模板
数据及曲线可导出至EXCEL、TXT、均可编辑处理；
数据分析系统操作简单方便，并集中管理分析统计所有的数据；
随机免费附送专业工具软件，包括电压电流精度校准软件。可改箱号，可变量程。
|
指标项目
|
指标参数 | |
| 工作温度范围 | 0℃ ~ 40℃ | |
| 存储温度范围 | -10℃ ~ 50℃ | |
| 工作环境相对湿度范围 | 30% ~ 80% RH（没有水汽凝结） | |
| 存储环境相对湿度范围 | 30% ~ 90% RH（没有水汽凝结) | |

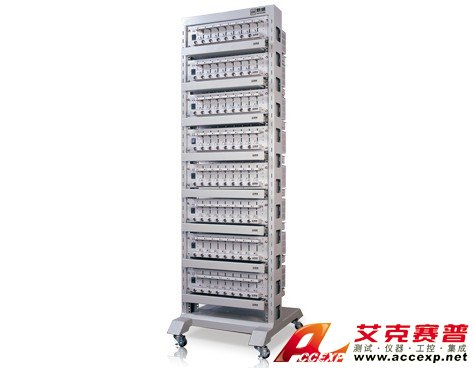

| 产品图片 | ||
| 图片仅供参考，以实物为准 | ||
| 输入电源 | AC 220 V ±10% / 50 Hz | |
| 输入功率 | 22400W | |
| 分辨率 | AD:15bit;DA:12bit; | |
| 输入阻抗 | ≥1MΩ | |
| 电压 | 每通道输出范围 | 充电: 10mV~5V； 放电: 10mV~5V |
| 精度 | ± 0.1% of FS | |
| 稳定度 | ± 0.1% of FS | |
| 电流 | 单通道输出范围 | 充电: 600mA~300A； 放电: 600mA~300A |
| 精度 | ±0.1% of FS | |
| 稳定度 | ±0.1% of FS | |
| 功率 | 单通道功率 | 1500W |
| 稳定度 | ±0.2% of FS | |
| 时间 | 硬件响应时间 | 电流到300A的硬件响应时间为20ms |
| 工步时间范围 | ≤（365*24）小时/工步 (时间格式支持00：00：00(h、min、s) | |
| 数据记录 | 数据记录条件 | 时间Δt：（1 ~60000S） |
| 电压ΔV：(10mV - 5V) | ||
| 电流ΔI：（6000mA-300A) | ||
| 记录频率 | 1Hz | |
| 充电 | 充电模式 | 恒流、恒压、恒流恒压充电 |
| 截止条件 | 主通道：电压、电流、相对时间、容量 | |
| 辅助通道：用户可选 | ||
| 放电 | 放电模式 | 恒流、恒功率放电 |
| 主通道：电压、电流、相对时间、容量 | ||
| 辅助通道：用户可选 | ||
| 循环 | 循环测试范围 | 1~100000次 |
| 单循环工步数 | 63 | |
| 循环嵌套 | 具有嵌套循环功能，最大支持3层嵌套 | |
| 保护 | 软件保护 | ● 掉电数据保护 |
| ●具有脱机测试功能 | ||
| ● 可设定安全保护条件，设置参数包括：电压上限、电压下限、电流上限、电流下限、延时时间 | ||
| 硬件保护 | 添加防反接保护模块 | |
| 通道特点 | 恒流源与恒压源采用独立双闭环结构 | |
| 通道控制模式 | 独立控制 | |
| 电压电流检测采样 | 四线制连接L≤3M | |
| 噪声 | <85dB | |
| 上位机通讯方式 | RS232 | |
| 数据输出方式 | EXCEL、TXT、图表 | |
| 通信接口 | 串口/网口 | |
| 每机柜通道数 | 8 | |
| 夹具类型 | 通用夹具/聚合物夹具/鳄鱼夹具 | |
| 机箱尺寸（W*D*H） |
36U机箱,606*606*1790mm
|
|
