如何选择声功率测试标准

时间:2021-03-03
摘要:了解装置的声功率级非常有重要。它使我们可以客观地比较不同装置的声音输出,而不需要知道它们的测试环境或测量的距离。因此,声功率级非常适合用于指定装置的噪音发射限值,以及验证是否符合限值。由于声功率级与声音环境和测量位置无关,因此我们也可以计算在已知
了解装置的声功率级非常有重要。它使我们可以客观地比较不同装置的声音输出,而不需要知道它们的测试环境或测量的距离。因此,声功率级非常适合用于指定装置的噪音发射限值,以及验证是否符合限值。由于声功率级与声音环境和测量位置无关,因此我们也可以计算在已知的声音环境中,从装置到特定位置的声压级。


如何选择声功率测试标准

如何选择声功率测试标准


决定采用哪种测量标准的影响因素

决定采用哪种测量标准的影响因素

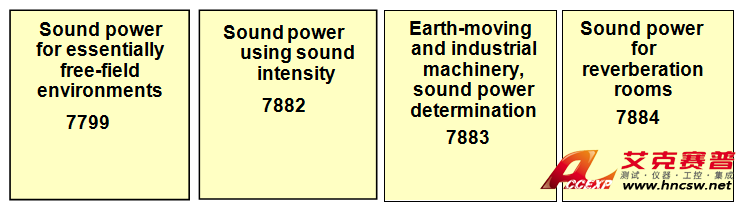

B&K 声功率测试系统:一套完整的解决方案(BKC 2019/PULSE 23)

型号 测试模板 支持的标准
7799 自由场声功率 Free-field ISO 3744, ISO 3745, ISO 3746
Free-field with Emission SPL ECMA 74, ISO 7779
ISO 3744, ISO 3745 (声功率)
ISO 11201 (发射声压级)
In situ ISO 3747
Vacuum cleaners IEC 60704-2-1
Dishwashers IEC 60704-2-3
Washing machines and spin extractors IEC 60704-2-4
Refrigerators IEC 60704-2-14
7882 声强法声功率 ISO 9614-1 ISO 9614-1
ISO 9614-2 ISO 9614-2
ISO 9614-3 ISO 9614-3
7883 土方机械声功率 Earth moving machinery ISO 6393, ISO 6394, ISO 6395, ISO,6396
7884 混响室法声功率 Reverberation room ISO 3741
In situ ISO 3747
7885 户外机械噪声排放声功率 Directive 2000-14 EC Directive 2000-14 EC
7886 风扇声功率 Fans ISO 3744, ISO 3745, ISO 3746
7888 高频声功率 High frequency sound power ISO 9295

B&K 声功率测试系统:一套完整的解决方案(BKC 2020/PULSE 24)

型号 测试模板 支持的标准
7799 自由场声功率 Free-field ISO 3744, ISO 3745, ISO 3746
Free-field with Emission SPL ECMA 74, ISO 7779
ISO 3744, ISO 3745 (声功率)
ISO 11201 (发射声压级)
In situ ISO 3747
Vacuum cleaners IEC 60704-2-1
Dishwashers IEC 60704-2-3
Washing machines and spin extractors IEC 60704-2-4
Refrigerators IEC 60704-2-14
High frequency sound power ISO 9295
户外机械噪声排放声功率 Directive 2000-14 EC
7882 声强法声功率 ISO 9614-1 ISO 9614-1
ISO 9614-2 ISO 9614-2
ISO 9614-3 ISO 9614-3
7883 土方机械声功率 Earth moving machinery ISO 6393, ISO 6394, ISO 6395, ISO,6396
7884 混响室法声功率 Reverberation room ISO 3741
In situ ISO 3747
High frequency sound power ISO 9295

选择所需的软件(BKC 2019/PULSE 23)

  • 必须的基础软件: 8400, 8401, 8403
  • 然后增加所需要的声功率测试软件
  • 流程化的测量模板,完成从设置、传感器校准、测量到生成报告
  • 依据相关国际/国内标准和法规要求完成测试

选择所需的软件(BKC 2020/PULSE 24)

  • 从PULSE 24版本开始,声功率软件配置进行了重大简化
  • 流程化的测量模板,完成从设置、传感器校准、测量到生成报告
  • 依据相关国际/国内标准和法规要求完成测试


根据测试场景,选择合适的传声器

  • 在消声室选择自由场传声器:如4966-H-041,4189-A-021
  • 在混响室选择扩散场传声器:如4942-A-021
  • 声强探头:
              • 符合IEC 1043 Class 1 标准
              • 具备相位修正单元(专利),使得低频相位匹配更精确 
  • TEDS功能,自动读取传声器信息 传声器
  • 支持Req-X频响均衡,提高测量精度
  • 附带校准卡片提供每一只传声器的校准信息
  • 附带CD包含了传声器的频响数据及不同条件下的 修正曲线
           • 不同声场环境和测量角度的修正
           • 风罩影响的修正
  • 在线检索校准信息



使用LAN-XI数据采集系统

• 160dB的动态范围
• 采集模块可灵活配置,扩展性强
• 可组成分布式系统,只需单根LAN 线缆即可实现
数据传输、供电(PoE)和数据同步(PTP)
• 单个模块静音运行(无风扇)

参考声源4204型
• 依据ISO 6926提供宽频带的声功率频谱
• 可依据ISO 3744测量环境修正


声压法声功率测量标准总览

国际标准 等同国标 方法级别 测试环境 声源体积、测量距离 最少测点 可得结果
3741 6881.1 精密(1级) 混响室满足专 门要求 小于混响室容积2%、 声源置于地面距墙面>1.5m、传声器距墙 面>1m 6 A计权声功率
673144 6881.2 工程(2级) 硬壁测试室(比 较法) 容积 >40 m3、声源与最近墙面距离>1m 3 A、C计权的声功 率
673175 6881.3 工程(2级) 专用混响测试 室 最好小于测试室容积1%、声源与最近墙 面距离>1m 6 A、C计权的声功 率
3744 3767 工程(2级) 反射面上方近 似自由场 >声源最大尺寸的2倍、 半径不小于1 m - A、C计权的声功 率、指向性信息
        >λ*1/4
3745 6882 精密(1级) 半消或全消 最好小于测试室容积0.5%、>声源最大尺 寸的2倍、半径不小于1 m 20 A、C计权的声功 率、指向性信息
3746 3768 简易(3级) - - - -
3747   简易(3级) - - - -


以上就是如何选择声功率测试标准的全部内容,如果您对如何选择声功率测试标准有兴趣,欢迎致电长沙艾克赛普仪器设备有限公司:0731-84284278,我们的工程师将为你提供最佳的测试方案。Accexp是一家专注于仪器工控设备、测试方案系统集成的科技企业。作为专业的仪器仪表公司及测控集成ATE提供商,多年来坚持自主研发创新,结合引进代理各大知名品牌的优质仪器设备,致力于提供更科学智能的软硬件测试方案。
