利用力科示波器分析跳频信号

2015年08月29日

分享到:

针对跳频信号,可以使用力科示波器对射频或中频信号做时域采集,利用以下功能进行测量和分析:

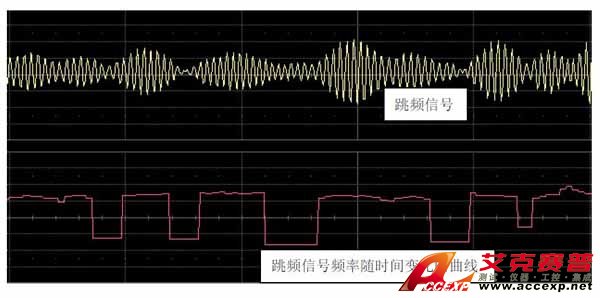

1. 测量信号频率随时间变化的规律
示波器可以对信号每个周期的频率进行测量,并画出频率随时间变化的曲线,方便了解跳频信号的频率变化
规律,如下图:



1

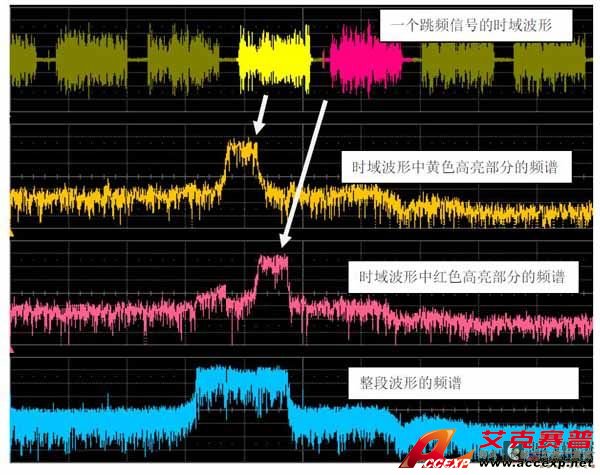

2. 测量跳频信号实时频谱
一般的频谱仪扫描时间长,一次扫描周期内,信号频率特性可能已经发生了多次变化,无法捕获实时频谱。也有专门的实时频谱仪,但捕获带宽有限,当跳频范围很大时就无能无力。力科示波器作为时域仪器,能够对采集的信号做FFT 频域分析,可以当作频谱仪使用,并且捕获带宽非常大,比如20GS/S 的采样率可以实现10GHZ 的捕获带宽。另外力科示波器可以对捕获的时域信号做区域分段式的频谱,起到实时频谱仪的效果,例如下图,非实时频谱仪得到的频谱可能如同最后一道蓝色波形一样,无法反映频谱的变化情况,而力科示波器可以对任意一部分波形做频谱,得到频谱的变化特性:

2

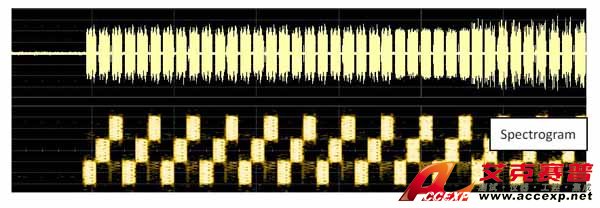

3. 谱图(Spectrogram)分析功能
力科示波器还能对跳频信号做Spectrogram 谱图分析。如下图,第二道波形是第一道波形的谱图。其纵轴单位为频率。横轴为时间,和第一道波形对应。通过谱图能更清晰地反映信号频率随时间变化的过程,并且能时域波形相对应,观察频谱变化瞬间的时域波形。

3



4. 嵌入用户自定义信号处理算法
力科示波器可以嵌入自定义的算法程序,实现定制的信号处理,这样力科示波器不仅是一个信号采集平台,也是一个信号处理平台,实现前仿真、后验证等功能。例如用户可以编制MATLAB 程序对跳频信号进行分析,借助强大的MATLAB 工具箱,实现快捷的信号处理。MATLAB 处理后的数据可以直接在示波器上显示。下图是在力科示波器中调用MATLAB 的滤波器函数对一个扫频信号进行滤波,滤波后的波形同时在示波器上显示。
