噪声源识别系统
2025-08-29
噪声源识别系统
对于无人机和eVTOL的低噪声开发，精准定位噪声的来源（如 螺旋桨、电机、气动干扰等）至关重要。例如，在地面静态测试中，螺旋桨 / 旋翼启动并维持额定转速，利用传声器阵列对螺 旋桨噪声、电机噪声等进行噪声源定位。在半圆弧上等角度间 隔布置若干自由场传声器，进行远场噪声测试。

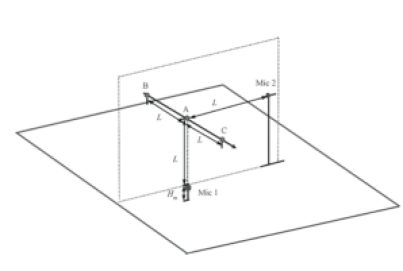

图1 传声器阵列
HBK提供多种实时噪声源识别系统，可用于稳态和非稳态测 量，适合于噪声源故障排查、异响（BSR）和声泄漏检测等。可 实时记录现场的声音和视频，并回放分析。适用于几乎所有声 学环境中的噪声检测，操作简便，可查看特定频率或频率区间的声源，还可以通过声功率值进行声源贡献排序。

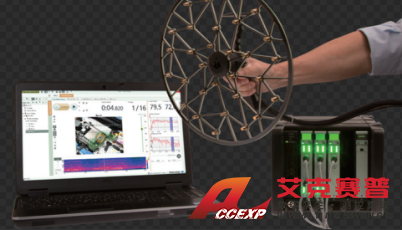

图2 30通道30cm直径声学摄像机
频率范围140Hz到12kHz（最大旁瓣水平MSL优于-7dB），当 不要求较高的MSL时，上限频率可扩展至20kHz.
基于40多年来数百套阵列的设计和安装经验，我们会根据您 的需求提供最优的解决方案。不管测试对象是安装在试验台 上的电动总成，或者是在天空飞过的飞机，HBK都能提供完整的解决方案。

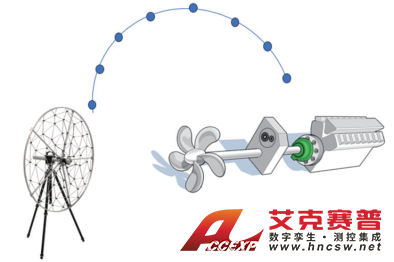

图3 地面静态声学测试
使用高级后处理算法：
• BZ-5644型宽带声全息一次测量、一次计算即可实现全频带 的声源成像，空间分辨率高，且在整个频带内都能获得准确 的声功率估计。
• BZ-5639型清晰化波束形成采用非负最小二乘法（NNLS）和 CLEAN-SC 反卷积算法，用于电机系统、风洞、户外等场景的 噪声源识别。能够提升低频的空间分辨率、减少高频旁瓣效应，其空间分辨率较传统延迟求和（DAS）算法提升 3 ‒ 5倍。

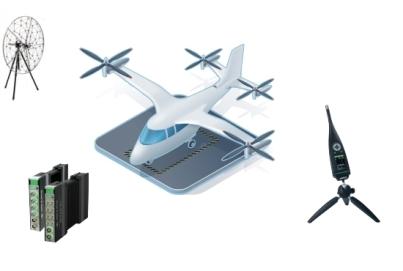

图4 60通道1米直径传声器阵列
频率范围40Hz到10kHz (最大旁瓣水平MSL优于-7dB)，当不要求较高的MSL时，上限频率可扩展至20kHz.
