R&S 5G+北斗高精度定位测试解决方案
2024-04-12
R&S黄金组合方案 助力5G+北斗高精度定位测试
随着智能驾驶时代的到来，传统的导航方式已经无法满足精度需求，越来越多的导航接收机都通过各种方式提高精度指标。常见的差分实现方案，不管是RTK还是PPP亦或地基增强和星基增强方案，5G都在其实现方式上扮演了差分改正信息的通信传递功能。
罗德与施瓦茨公司的黄金组合方案：SMBV100B + CMW500 / CMX500，能很好地满足上述方案，定位精度可以达到厘米级。
一、硬件平台
SMBV100B：高精度卫星导航模拟器，可单台仪表实现多模多频卫星导航系统测试
CMX500：实现卫星导航高精度定位中差分改正信息的模拟，为解决方案提供可靠保障

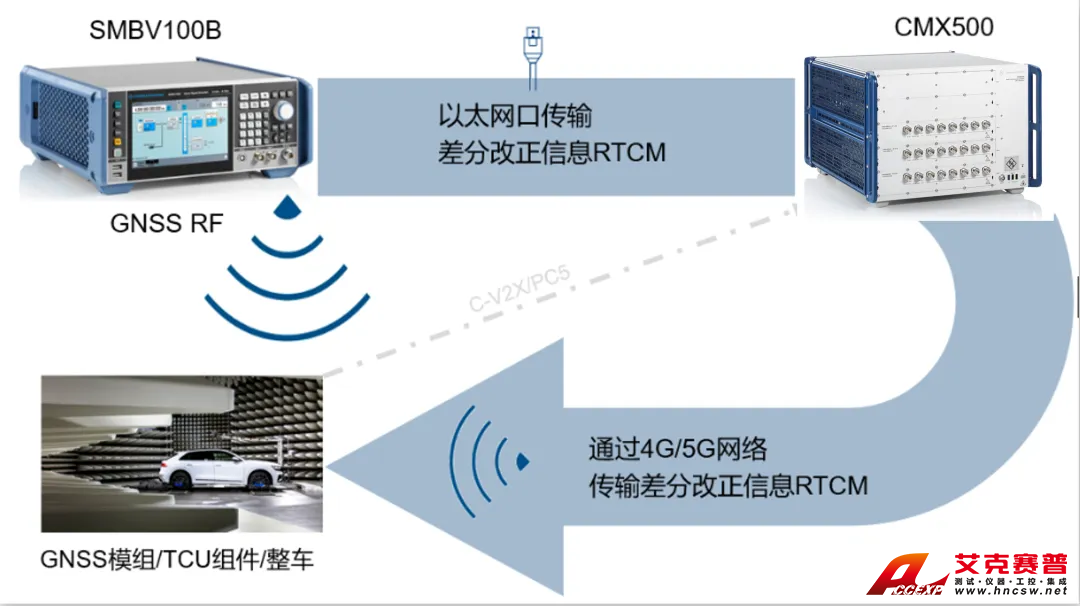

5G+北斗天作之合的高精度定位黄金组合测试方案框图
二、工作流程
1.信号的产生和输出
SMBV100B产生北斗/GNSS射频信号，同时，参考站仿真在仪表内部完成，通过网口将参考站的差分改正信息RTCM数据输出。
2.信号的传输
CMX500 DAU单元接收来自SMBV100B参考站RTCM数据，通过4G/5G射频信号传输。
3.信号的接收与处理
GNSS模块/整车一方面接收来自SMBV100B的GNSS射频信号，另一方面接收来自CMX500的4G/5G V2X信号，然后解码内部的RTCM数据，用于修正定位精度。
4.信号效果
通过RTK锁定后，V2X定位精度可以达到厘米级
此外，系统的扩展功能还包括：GNSS模块、TCU组件、整车；可提供传导和OTA不同的测试方法，也可为车联网V2X、紧急呼救eCall等提供测试解决方案。
艾克赛普公司是罗德与施瓦茨R&S湖南授权代理商，如果您有SMBV100B + CMW500 / CMX500需求或者任何疑问欢迎联系，我们将提供免费样机上门试用和更合适的测试解决方案。
