日置 FT6031-50 接地电阻计快速检查和测量数据中心接地系统
2024-04-02
一、前言
数据中心里有大量电子设备，如果电子设备没有接地处理，当某一部分绝缘损坏时，外壳将带电，由于线路与大地间存在电容，人体触及此绝缘损坏的设备外壳，将遭受触电危险。
将电子设备接地后，接地短路电流将同时沿接地体和人体两条通路通过。此通过接地体的分流作用，流经人体的电流几乎等于零，这样就避免了在短路故障电流下人体触电的危险。
同时还对设备本身也有保护，当设备没有接地，设备里的各种电容电阻容易形成压差，一旦形成回流，就会产生较大电流，击穿元器件，对设备是一种伤害。
因此，数据中心里必须要部署接地系统，所有的电子设备必须有效接地，避免危险发生。

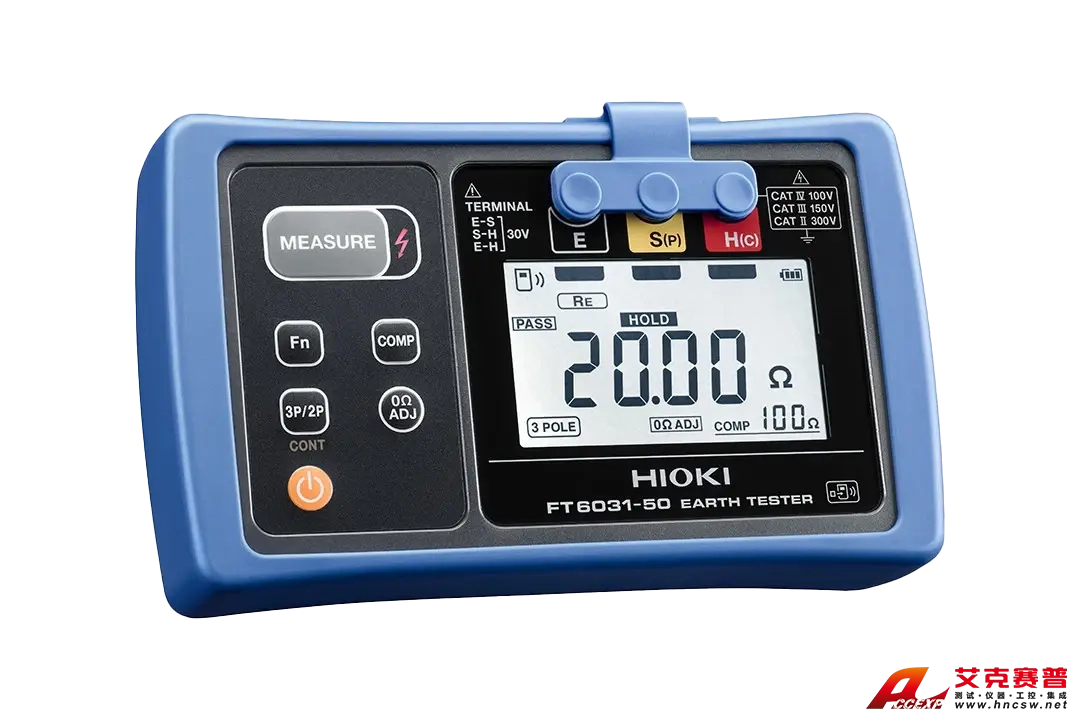

二、接地电阻计FT6031-50
✔ 适应现场能力强、防尘·防水、坚固耐用
✔ 弄脏了水洗即可
✔ 国际防护安全级别 : IP67

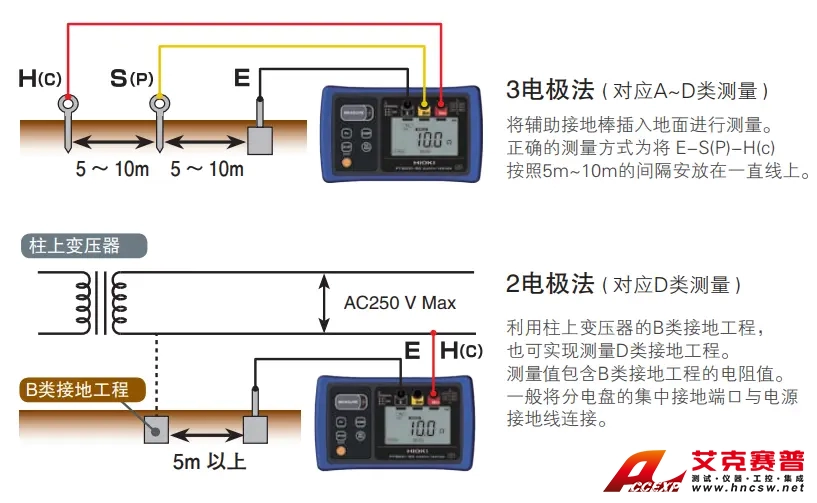

1. 接地电阻测量方法：2电极法/3电极法
接地电阻的测量方式有2电极法和3电极法两种可选。 按下选择键后，内部可自动进行连接切换，无需连接短路棒。
3电极法：将辅助接地棒插入地面进行测量

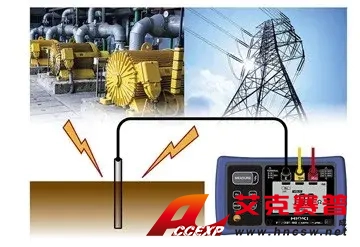

2电极法：利用柱上变压器的B类接地工程，也可实现测量D类接地工程
2.抗干扰性
允许低电压：25V rms。 允许低电压范围从10V rms扩大至25V rms。 即便在低电压为25V rms的环境下，也能实现接地电阻的稳定测量。

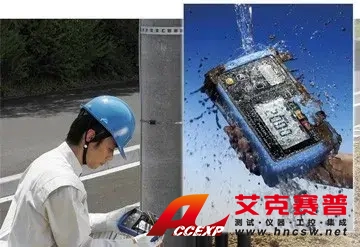

3.现场适应能力强，具备良好的防尘防水性
防尘防水等级：IP67。 粉尘无法进入外壳内部，因此不管泥地还是灰尘较多的现场都能使用。 短时间一定水压条件下被浸没也不会导致内部进水。

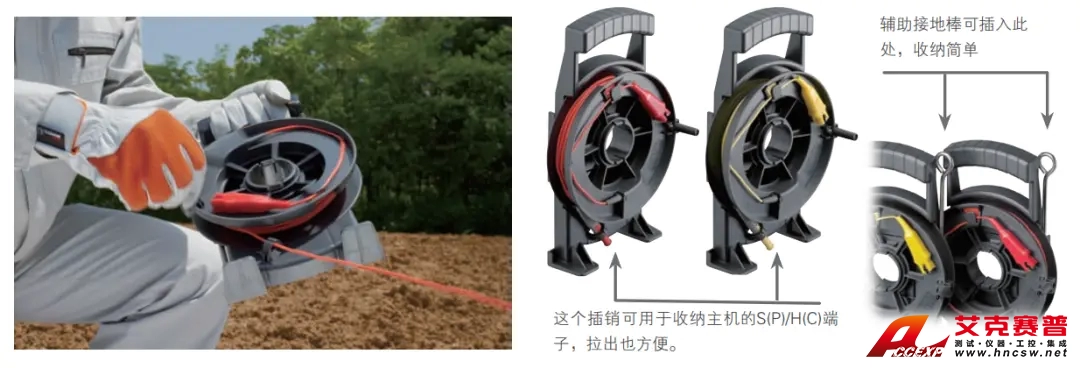

4.20m的测试线也能轻轻松松卷曲收纳
接地电阻的测量作业中测试线的整理很费时间。使用新开发的卷线器相比以往手动收纳测试线，能节约 2 倍以上的时间。

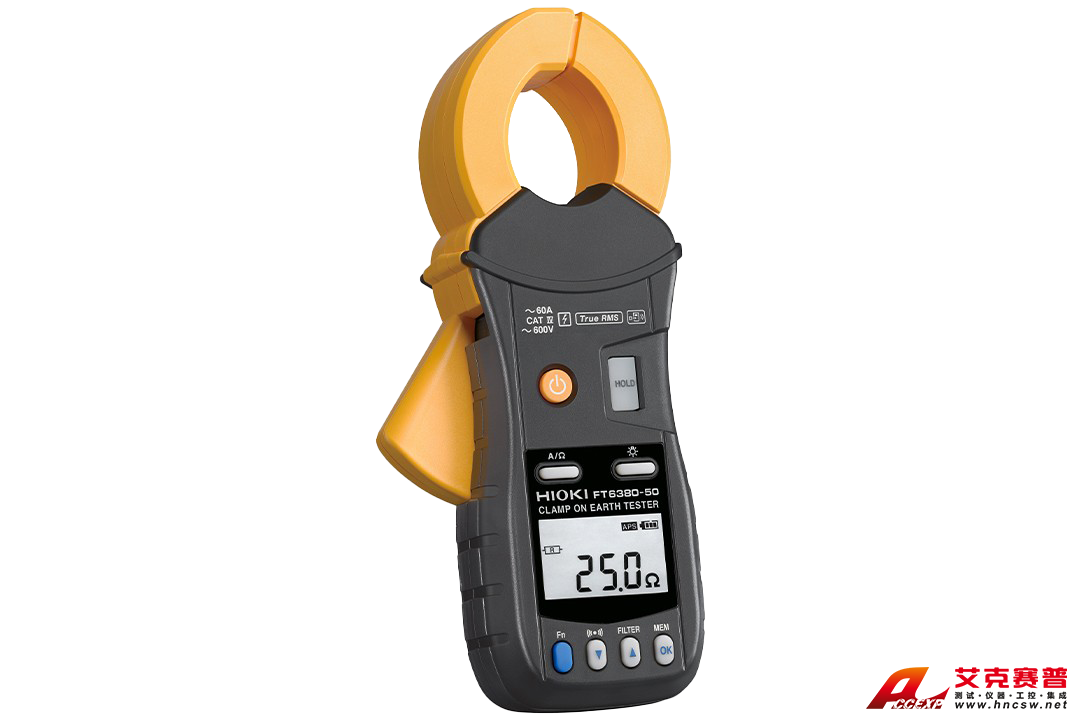

三、钳形接地电阻测试仪FT6380-50
✔ 测试电源线的漏电流测试
✔ 可对应60 A的负载电流测试
✔ 接地电阻测量之外，还可以进行负载电流测量

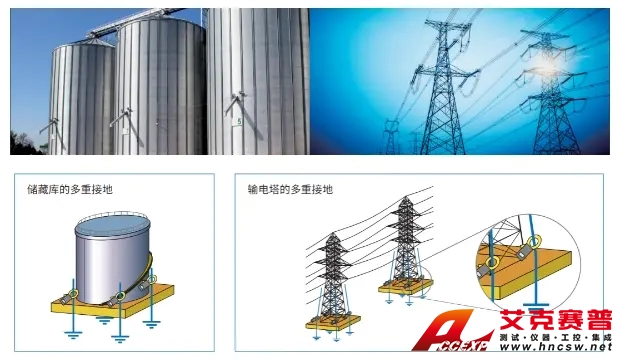

1.储藏库、输电塔等多重接地阻抗测试
多重接地专用的钳形接地电阻测试仪。除了可以测试储藏库、输电塔，还能测试避雷针等。

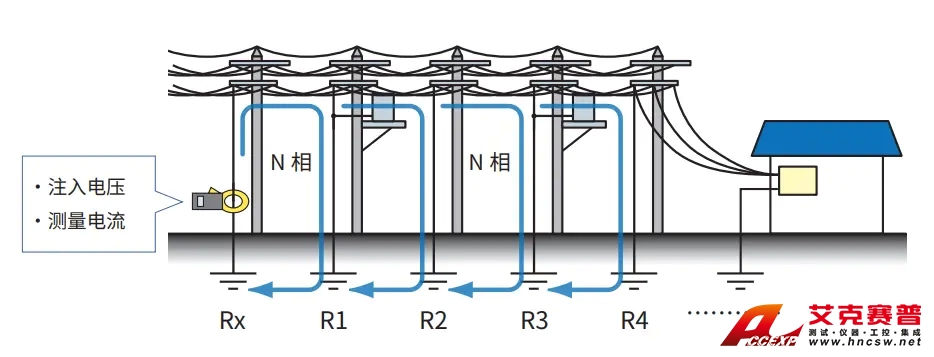

2.可测试多重接地系统(一根配线就可实现多重接地)
夹住测量对象的接地电阻 Rx。电流钳是由注入电压的传感器和测量电流的传感器构成的双重芯体。
2.1 从注入电压的传感器向接地线注入电压 V。
2.2 根据一定的电压和所测得的电流，按下述公式计算出多重接地回路整体的电阻。
第 2 项与第 1 项相比足够小（接地极为并联连接。接地极越多，则第 2 项越小）时，Rx 为以下公式。
3.传感器设计保证高精度
传感器采用可抑制漏磁通的屏蔽设计，实现了高精度的测量和重复精度的提高。
四、结语
在数据中心运行过程中，经常会需要进行扩容，不断增加新的设备，此时如果没有请专业的安装人员进行布线安全和接地处理，很容易忘记设备的接地。没有接地的设备运行除了有安全隐患，也可能对业务造成影响。数据中心的安全稳定运行，从保证接地开始。不管是哪种接地，都要进行周期性检查，对所有设备和系统进行接地检查和测量，发现没有良好接地的及时修正。
艾克赛普公司是HIOKI日置授权代理商，如果您对日置产品有需求或任何疑问，欢迎联系，我们将提供免费样机上门试用和更合适的测试解决方案
