R&S ESW-B1000大带宽测量选件提高EMI测试速度和可靠性
2024-03-27
罗德与施瓦茨R&S推出了新的大带宽测量选件R&S®ESW-B1000和 R&S®ESW-B350，该选件将 R&S®ESW认证接收机的 FFT 带宽扩展至 970 MHz或350MHz。
以ESW-B1000选件为例，970MHz的FFT测量带宽，一次测量即可覆盖整个CISPR频段C和D（30MHz – 1GHz），即使启用CISPR检波器也能提高测量速度。1GHz 以上频率范围，该选件也可执行最高 450 MHz 的大带宽测量。此外，还可以进行不间断的实时测量，这有助于在瀑布图中分析间歇性的干扰。此功能对于短时工作状态的测试尤为重要，例如，民用类快速移动产品（机车等）的EMI发射，军用类短时电子对抗状态下的EMI发射等。
ESW-B1000和ESW-B350选件具有以下特性和优点，能够有效的解决EMI测试中遇到的各种挑战：
1.降低时间成本
在认证测试或调试的成本和时间密切相关。ESW-B1000和ESW-B350选件可以有效节省测量时间，降低测试成本。
2.捕获偶发性和间歇性干扰信号，获得更可靠的偶发性干扰结果。
在EMC分析和整改中，偶发性干扰信号的捕获和分析一直是一个难题。而应用ESW-B1000和ESW-B350选件的情况下，接收机扫描次数减少，便于用户节省时间观察结果，同时快速进行测试。这可以有效提高偶发性干扰的截获概率，在民品、汽车和军品测试中具有出色的可靠性和可重复性。
3.实时分析能力
ESW-B1000和ESW-B350选件可以连续不间断的进行实时测量。它可以检测偶发性或快速变化的干扰以做详尽分析。接收机在设定的频率段上不间断的采集信号，测量时间几乎不受限制。
4.高动态范围宽带测试

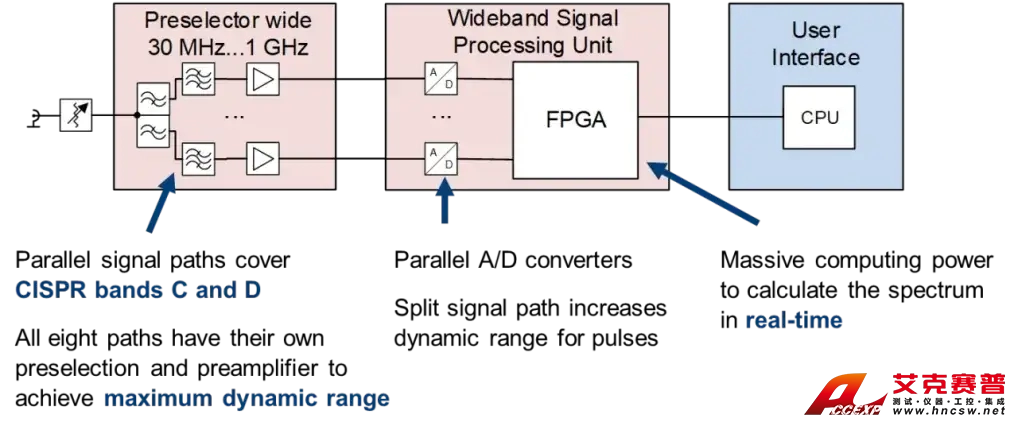

ESW-B1000和ESW-B350宽带扩展为输入级增加了八个并行通路，每个通路覆盖一个频率段并配备预选滤波器，以保证频率选择性和出色的动态范围。具有高计算能力的FPGA结合八个A/D转换器的数据流来计算频率分量并输出结果。
5.满足DUT特殊要求的EMI测量
在一些特定的工业领域和产品中，EMI测试会有额外的限制。例如在进行小卫星测试时，某些部件不能够长时间工作，但接收机扫描整个测试频率范围所需时间又比较长，因此使传统的测试手段变得困难重重。ESW-B1000和ESW-B350选件可以在很短的时间内对该类型DUT进行有效测试。
艾克赛普公司是罗德与施瓦茨R&S湖南授权代理商，如果您有EMI测试需求或者任何疑问，欢迎联系我们将提供免费样机上门试用和更合适的测试解决方案。
