艾克赛普 汽车雷达紧缩场(CATR)测试系统解决方案
2024-03-18
雷达传感器技术在自动驾驶中发挥着重要作用。具体来说，成像雷达因具备以下特性而越来越受欢迎：高分辨率；多输入多输出(MIMO)天线；以及宽孔径、更高的远距离目标识别能力和更长的远场距离。所有这些新的测试挑战都需要更采用复杂的测试设备。为了经济高效地跟上技术发展的步伐，当今的雷达测试解决方案必须快速、准确、智能、紧凑且可扩展性强。
一、客户需求
紧缩场(CATR)微波暗箱，在短距离内创造高质量静区。
在校准过程中，沿单个双轴轨迹同时移动，并拥有高精度的待测雷达运动。
测试和校准实现快速循环，多个待测雷达可以并行处理。
空间狭小无法容纳远场大型微波暗室。
高度灵活的测试控制和应用软件，方便集成到现有生产环。
二、优势
为您的特定测试和自动化需求量身定制的紧凑型测试台，能够适应您的生产环境。
灵活且可扩展性强的模块化雷达测试系统，可满足新的测试需求，以适应未来的变化，实现高投资回报。
用型一站式解决方案，提供全球现场支持和丰富的服务，制造周期短 。
专为生产而优化的快速、准确且高效的测试系统，可从雷达传感器开发测试扩展到经济型大规模生产测试 。
艾克赛普汽车雷达紧缩场(CATR)测试系统解决方案将NOFFZ UTP 5069测试室、自动化功能和软件与NI VRTS相结合，可测试下一代雷达技术，有助于节省成本、更有效地利用空间并轻松适应新要求。

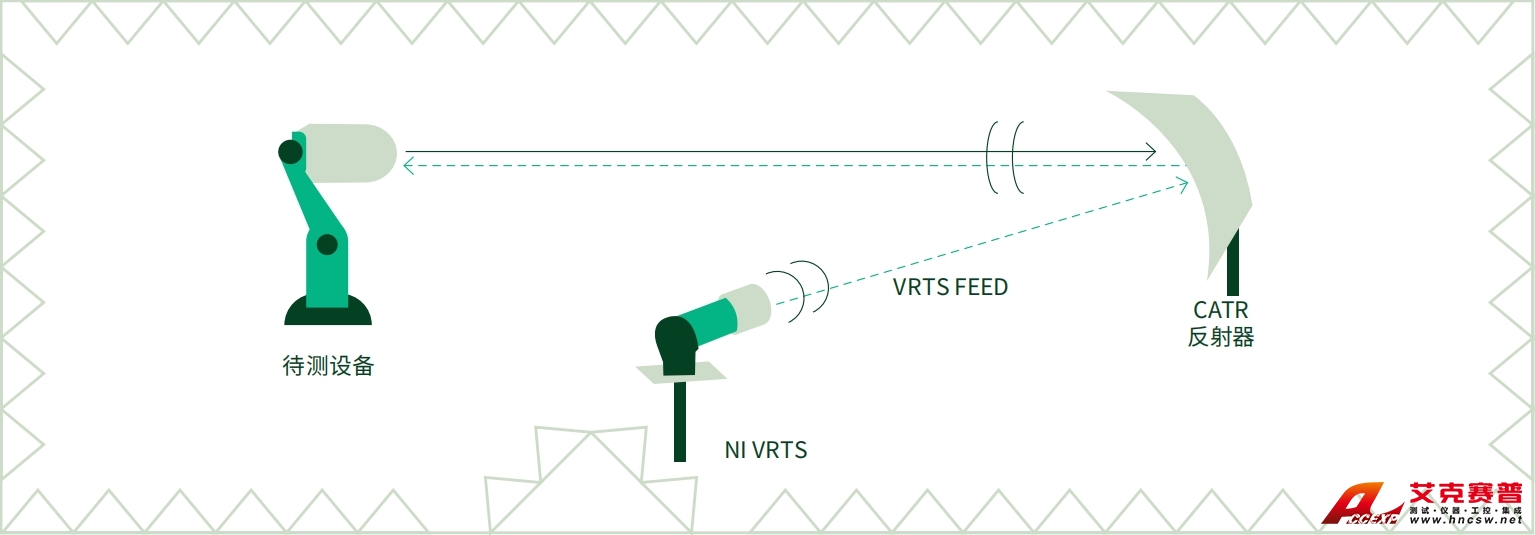

CATR测试系统内部框图设置
三、艾克赛普解决方案
UTP 5069下线检测(EOL)雷达传感器测试系统在紧缩场(CATR)微波暗箱中具有出色的反射抑制能力， 且占地面积小，适用于大型成像雷达传感器。
4GHz带宽车载雷达测试系统(VRTS)可帮助您并行执行高度可重复且准确的雷达障碍物仿真和参数测量，从而缩短测试时间。
可选的双爪上下料工作站有助于缩短测试周期。
机械臂将待测雷达非常精确地放置在静区内，并允许待测雷达在方位角和仰角上进行高度准确的运动，从而获得理想校准结果。
基于NOFFZ UTP套件的独立应用软件可帮助您实现同步待测雷达运动、并行测量、变量管理、独立数据库连接等。
艾克赛普公司推荐使用美国NI设备，如果您有汽车雷达紧缩场(CATR)测试系统需求或任何技术疑问，欢迎联系我们将提供免费样机上门试用和更合适的测试解决方案。
